3. Installation
3.1. Contenu de l'emballage
Le transformateur d'isolement est livré avec les éléments suivants :
Description
1 fil de raccordement jaune/vert court avec des connecteurs femelles de 6,35 mm, utilisé pour relier le neutre (N) de la sortie
CA à la terre (PE).
1 long fil de raccordement jaune/vert avec des connecteurs femelles de 6,35 mm, utilisé pour relier la terre de l'entrée CA
(PE) à la terre de la sortie CA (PE) lorsque le bateau est hors de l'eau pour entretien ou hivernage.
1 long fil jaune/vert avec des cosses, utilisé pour la mise à la terre du boîtier.
1 support de suspension, utilisé pour monter le transformateur d'isolement à l'intérieur d'un navire.
1 transformateur d'isolement.
7 vis de montage.

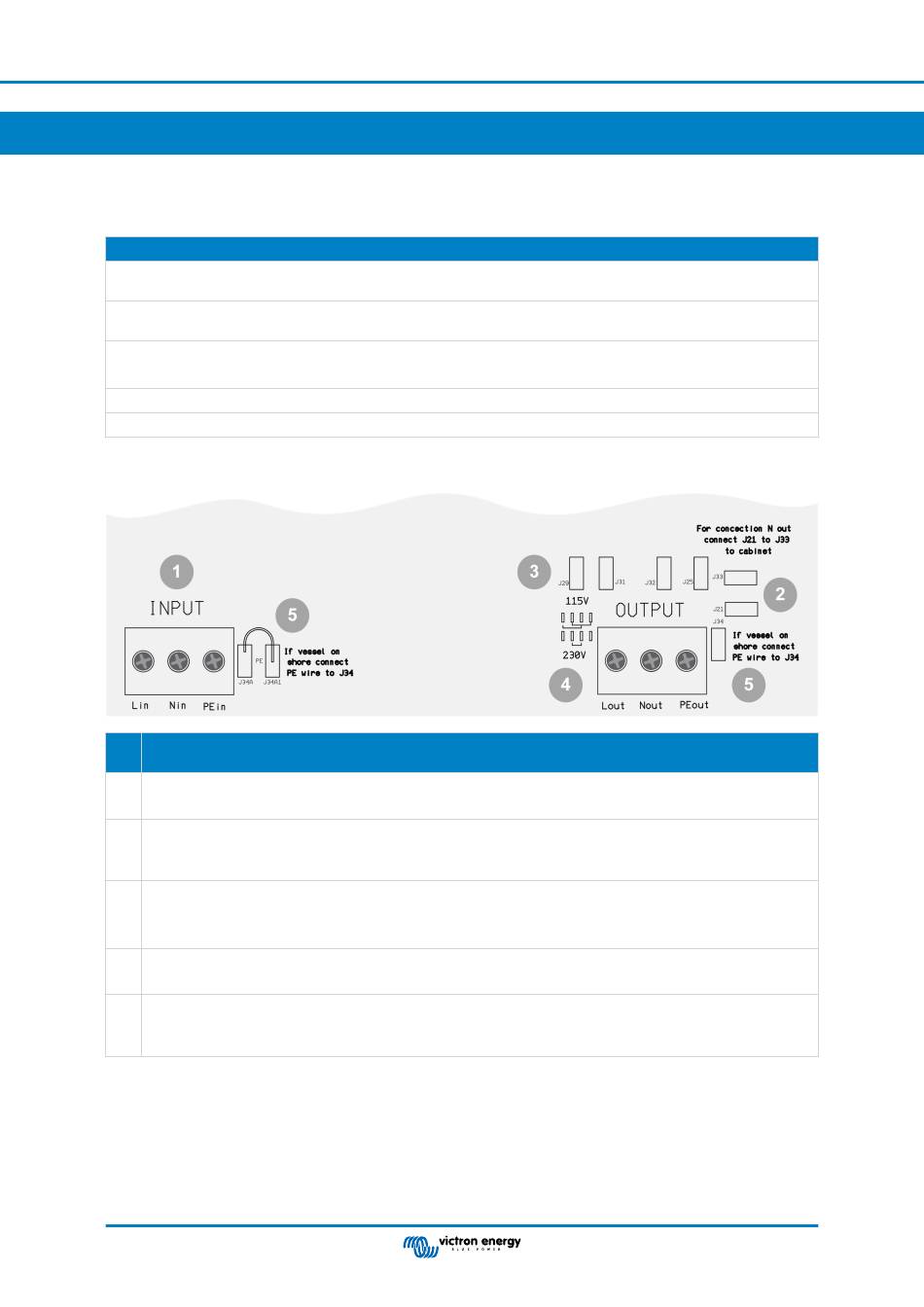

3.2. Vue d'ensemble des connexions
I
Description
D
Bornes à vis d'entrée CA (alimentation à quai) :
1
Phase (Lin), neutre (Nin) et terre (PEin).
Bornes à cosse mâle pour établir une liaison entre le neutre de la sortie CA et la terre et assurer le bon
fonctionnement d'un DFFT de sortie CA :
2
Reliez J21 à J33 et à l'armoire.
Bornes à cosse mâles pour configurer la tension de sortie CA :
3
Pour 115 V, reliez J29 à J32 et reliez J31 à J25.
Pour 230 V, reliez J31 à J32.
Borne à vis de sortie CA (consommateurs CA ou installation CA) :
4
Phase (Lout), neutre (Nout) et terre (Peout).
Bornes à cosse mâle pour faire le pont entre la terre de l'entrée CA et la terre de la sortie CA lorsque le navire est
hors de l'eau :
5
Reliez PEin (J34A et/ou J34A1) à J34.
3.3. Configuration de la sortie CA
La sortie CA doit être configurée pour une utilisation en 115 ou 230 V. Pour ce faire, vous devez raccorder les bornes à cosse
mâle à l'aide des fils de raccordement noirs (inclus). Ces bornes sont situées au-dessus du connecteur de sortie CA.
