Remplacement Du Cordon D'alimentation; Remplacement De La Carte De Commande Principale - Dimplex XHD23L Manuel De Service

l'ensemble de bûche ou du plateau d'ornements avec
les trous correspondants sur le panneau inférieur, afin
d'assurer que l'ensemble de bûche ou le plateau d'or-
nement soit bien fixé. (Figure 5).
4. Poser délicatement le foyer sur le dos.
!
NOTE : Il y a un fil attaché à l'ensemble de bûches/
le plateau d'ornement qui peut être débranché pour
la durée du service afin d'avoir meilleur accès aux
composants.
!
NOTE : Dans le cas du XHD28G/DF28DWC-PRO, les
DEL de couleur sont fixées au panneau inférieur. Ce
fil peut être débrancher pour la durée du service afin
d'avoir meilleur accès aux composants.
La plupart des composants sont accessibles pour
le service. Toutefois, pour plus de facilité d'accès,
compléter les étapes suivantes :
5. Retirer les supports du panneau de flammes en
enlevant les deux vis sur chaque côté du foyer qui
retiennent les supports (4 vis au total). (Figure 5, p. 11)
6. Glisser avec précaution le panneau de flammes vers
le bas du foyer, et le mettre de côté pour la durée du
service.
!
NOTE : Au moment de réinstaller le panneau de
flammes, s'assurer que la portion supérieur du
panneau est insérée au complet.

Remplacement du cordon d'alimentation

Outils nécessaires : Tournevis cruciforme
Pinces
Clé de serrage de 7 mm
1. Suivre le mode d'emploi pour le service des pièces
supérieures à la page 8 avant de continuer.
2. Débrancher les fils du cordon d'alimentation, en notant
leur emplacement d'origine. Utiliser la clé de serrage
pour enlever l'écrou or qui fixe le fil conducteur de terre
à la tôle du foyer, ainsi que la rondelle argent. Couper
les attache-câbles au besoin.
3. À l'aide de pinces, saisir le protecteur de cordon de
l'intérieur du foyer, et le pousser en tournant pour
l'enlever.
4. Retirer le cordon d'alimentation défectueux.
5. Installer le nouveau cordon d'alimentation et
rebrancher les connexions. Se référer au schéma
de câblage au besoin. Tirer sur les connexions pour
assurer une connexion forte.
6. Installer le protecteur de cordon.
AVERTISSEMENT : S'assurer que les câbles n'entrent
pas en contact avec les pièces mobiles en les
sécurisant avec des attache-câbles ou du ruban isolant.
7. Remonter le foyer.
10
Remplacement de la carte de
commande principale
Outils nécessaires : Tournevis cruciforme
Pinces
1. Suivre le mode d'emploi pour le service des pièces
supérieures à la page 8 avant de continuer.
!
NOTE : Il est conseillé de prendre en photo les
connexions électriques sur la carte de commande
principale avant de commencer pour assurer que tous
les connexions sont remises au bon endroit sur la
carte.
2. Débrancher tous les câbles qui se rendent à la carte
de commande principale. Il peut être utile d'utiliser des
pinces pour débrancher les cosses plates. Couper les
attache-câbles au besoin.
3. À l'aide de pinces, pincer chacune des quatre
entretoises enclipsables, en soulevant la carte afin de
l'enlever. (Figure 3)
4. Mettre la nouvelle carte de commande principale au
bon endroit et la fixer sur les entretoises enclipsables.
5. Rebrancher les câbles au bon endroit. Se référer au
schéma de câblage au besoin.
AVERTISSEMENT : S'assurer que les câbles
n'entrent pas en contact avec les pièces mobiles en
les sécurisant avec des attache-câbles ou du ruban
isolant.
6. Remonter le foyer.

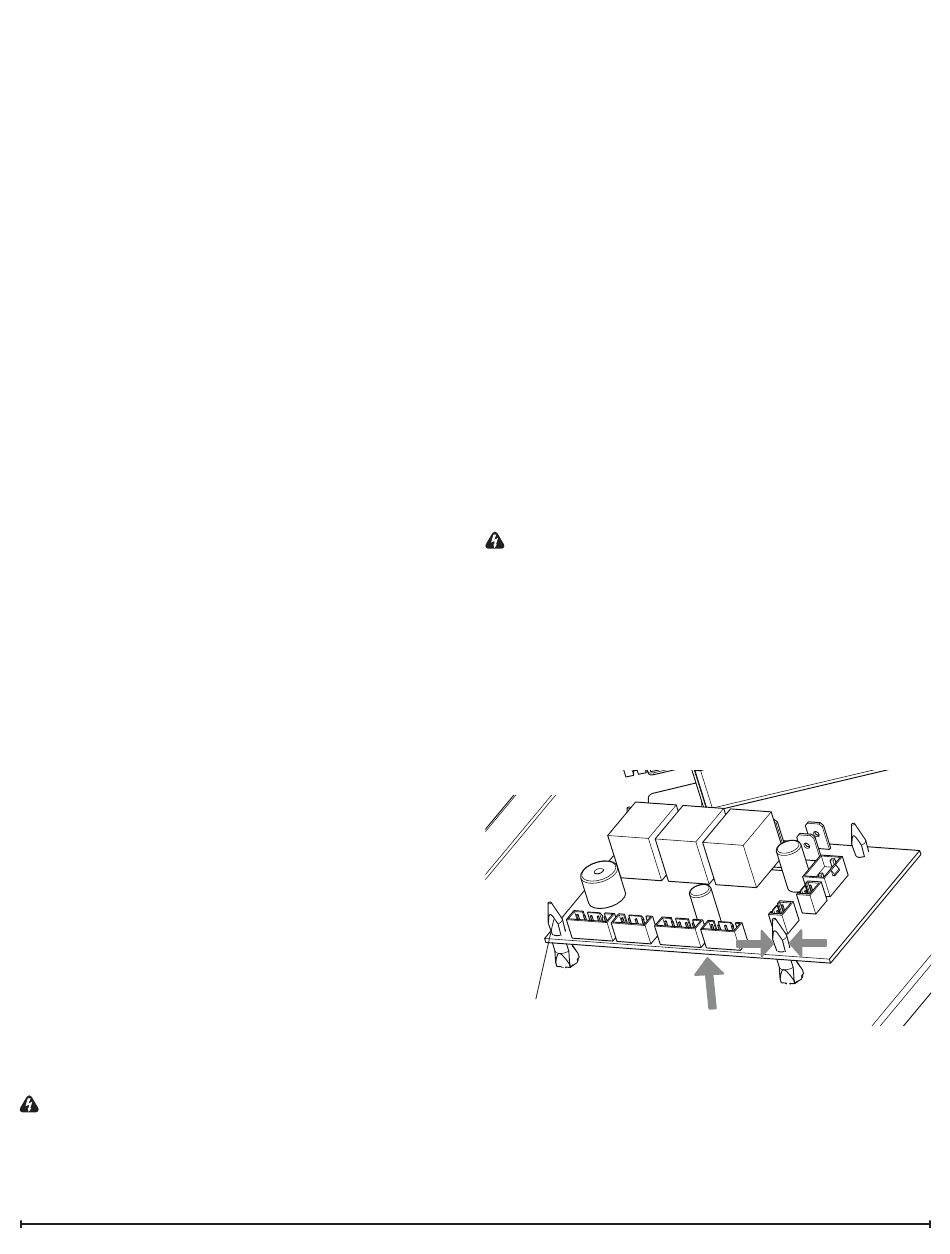

Figure 3
Entretoise enclipsable
