3 . I N S T A L L A T I O N
Avant l'installation, il faut d'abord enlever le
revêtement latéral conformément au cha-
pitre 2.1.
Le raccordement de l'échangeur de chaleur
au chauffage central doit être effectué par
une entreprise spécialisée. Le poêle-che-
minée RIKA Tavo peut uniquement être
intégré dans l'installation de chauffage en
lien avec un réservoir d'accumulation ou un
accumulateur combiné. Le raccordement
au chauffage de l'eau chaude est effectué
avec une température aller maximale de
95°C et une surpression totale de 2,5 bars.
INDICATIONS DE SÉCURITÉ:
Pour le montage et le fonctionnement du
poêle-cheminée RIKA Tavo, il convient de
veiller à ce qui suit:
➧
S'il est nécessaire de construire des dis-
positifs de sécurité, il convient de monter
uniquement des appareils dont les élé-
ments ont été contrôlés et dotés de mar-
quages.
➧
Il est interdit de faire fonctionner le
poêle-cheminée sans l'avoir rempli d'eau.
➧
Il convient de respecter les réglementati-
ons VDE; dans le cas contraire, la garantie
expire..
➧
Il est interdit de faire fonctionner l'ap-
pareil sans avoir connecté le TAS opéra-
tionnel.

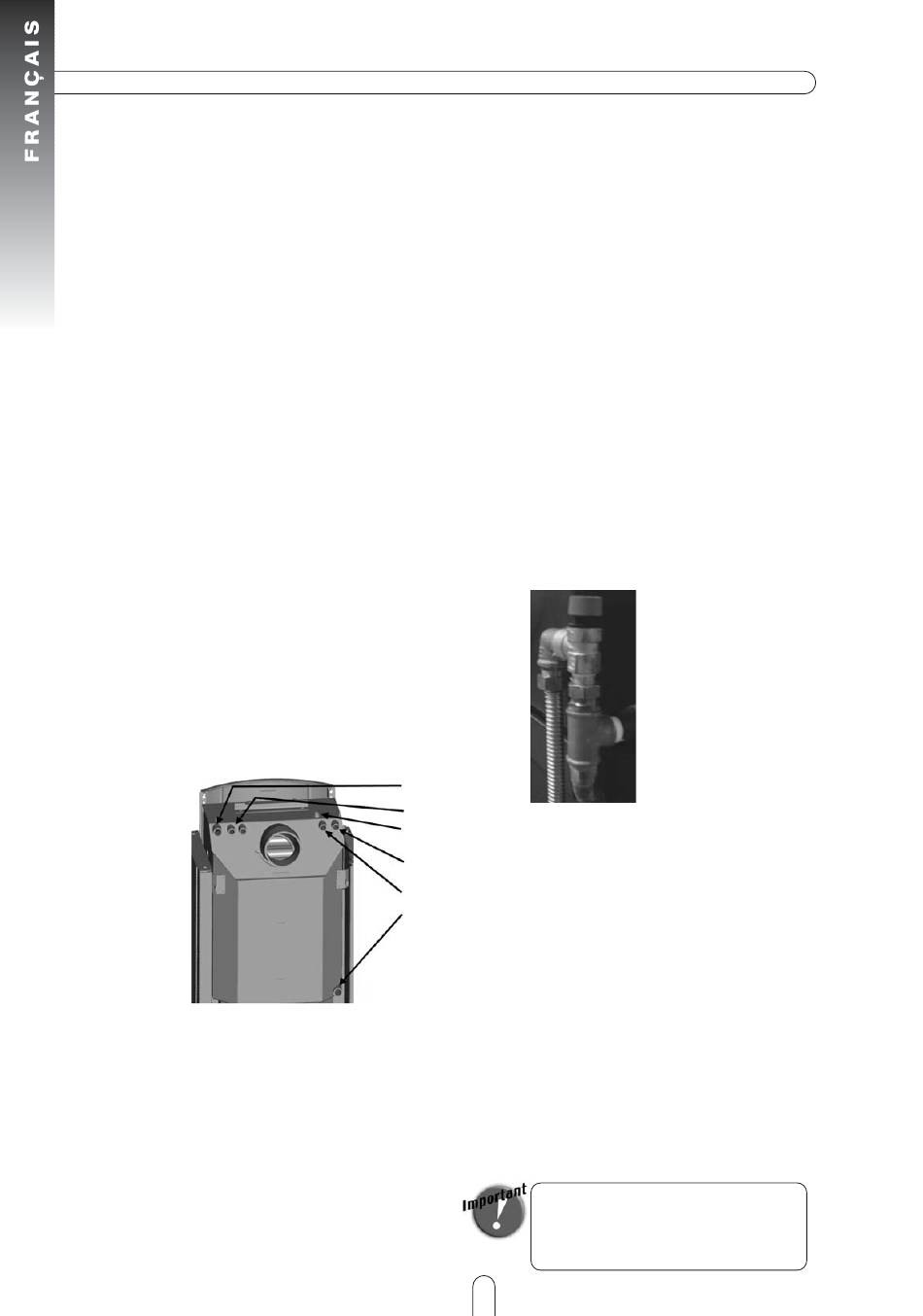

Ill.5 Vue de derrière: Raccordements Tavo (sans
revêtement)
1 Aller
2 Raccordement sécurité thermique d'écoulement
3 Ventilation
4 Capteur par immersion sécurité thermique d'é-
coulement (TAS)
5 Réglage du capteur par immersion
6 Retour
DISPOSITIFS DE SÉCURITÉ SELON DIN EN 12828
Les dispositifs de sécurité nécessaires
n'étant pas compris dans la livraison doi-
vent être mis en place par l'exploitant.
SÉCURITÉ THERMIQUE D'ÉCOULEMENT (TAS)
Un échangeur de chaleur de sécurité a été
monté comme dispositif de sécurité contre
les échauffements selon DIN EN 12828 et
raccordé à la sécurité thermique d'écoule-
ment (TAS). La conduite d'amenée de l'eau
froide vers le TAS ne doit pas pouvoir être
coupée et doit être alimentée par le réseau
d'eau public. Un raccordement à une instal-
lation de surpression ou à une station d'eau
domestique n'est pas autorisée. La pression
d'admission doit s'élever au moins à 2 bars
et ne pas dépasser les 10 bars. L'échangeur
de chaleur de sécurité pour le TAS est
exclusivement prévu comme dispositif de
sécurité. L'orifice de la conduite de purge
doit être librement visible. La sécurité ther-
mique d'écoulement est comprise dans la
livraison. La conduite capillaire de 4 m de
longueur assure son montage à l'extérieur
du revêtement du poêle-cheminée.
SOUPAPE DE SÉCURITÉ DE 2,5 BARS
1
2
L'orifice de la conduite de purge de la sou-
3
pape de sécurité doit être librement visible.
4
Il est recommandé de monter un T sur le
raccordement du retour et de raccorder la
5
soupape de sécurité!
6
VASE D'EXPANSION
Si le circuit d'eau chaude du poêle-che-
minée n'est pas relié au circuit de chauffage
et au vase d'expansion afférent ou s'il n'est
pas possible de le couper de ce circuit, il
convient de monter selon DIN EN 12828 un
vase d'expansion séparé. Le calcul de la
dimension doit être effectué selon DIN
4807-T2. Le montage du vase d'expansion
doit avoir lieu dans des locaux à l'abri du
gel. (est compris dans le groupe pompe en
option)
ATTENTION! Au moment de la livraison, les fileta-
ges sont dotés de capuchons de protection ou de
bouchons en plastique afin de les protéger. Il con-
vient de ne les enlever que directement avant le
8
Il convient de monter
une soupape de sécurité
en tant que dispositif de
sécurité contre les sur-
pressions conformément
à DIN EN 12828. La sou-
pape de sécurité doit
impérativement
être
installée
à
proximité
immédiate du produc-
teur de chaleur et être
librement
accessible.
