Centres de distribution Pow-R-Line CS
Boulonner les sections
l'une à l'autre à l'aide de
la quincaillerie fournie par
le fabricant.

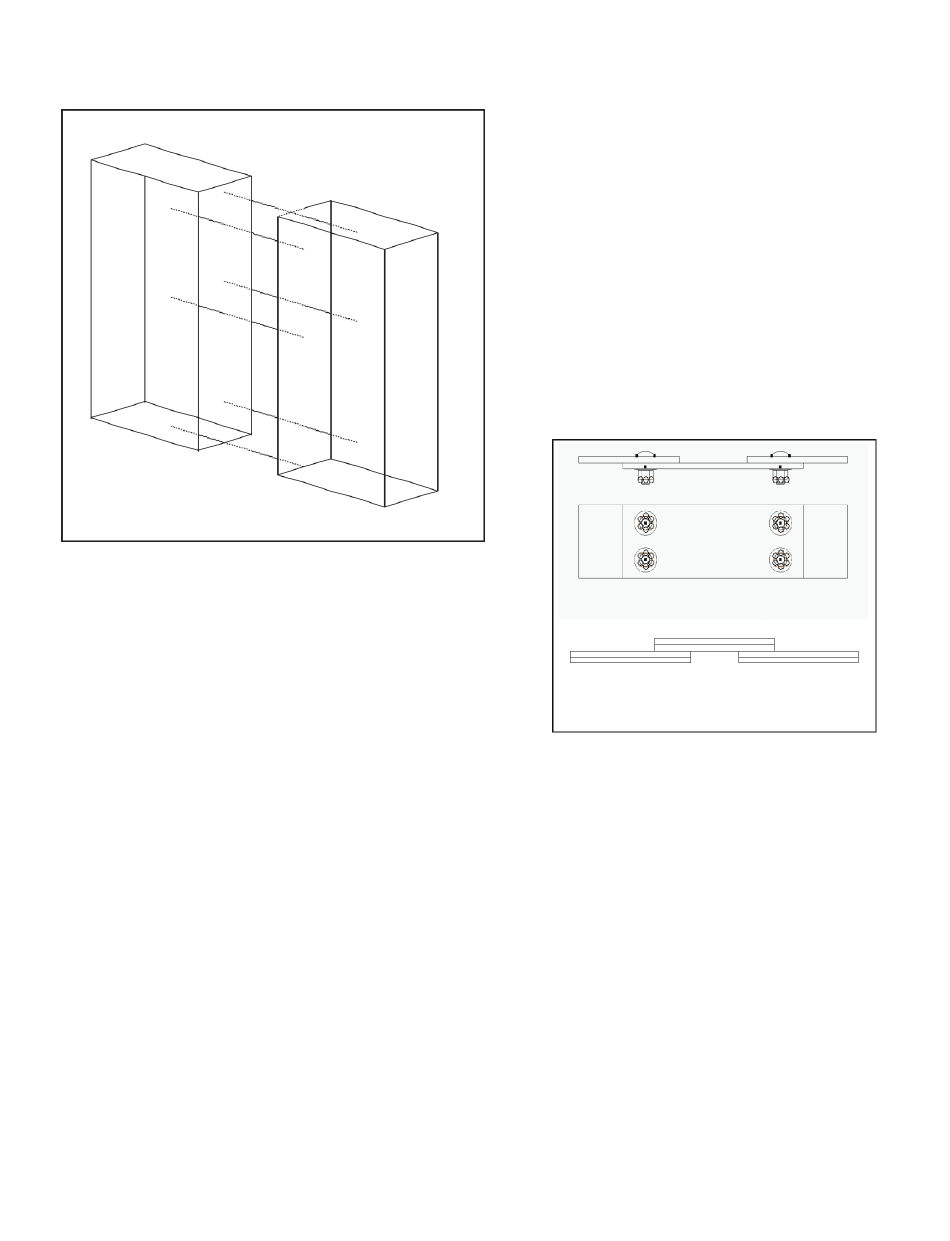

Figure 12. Jonction des sections du centre de distribution
Joignez les sections en insérant les boulons de carrosserie dans les
trous prévus et en les fixant avec les écrous hexagonaux à rondelle
Belleville, voir Figure 12 . Tout en maintenant le niveau et l'alignement
des sections, vissez les boulons au couple indiqués au Tableau 2 de
l'annexe .
Dans le cas d'un centre de distribution extérieur, réinstallez le ou les
couvercles . Inspectez visuellement les couvercles pour assurer leur
bon ajustement, avant d'alimenter le tableau de distribution .
Une fois reliées les sections du centre de distribution, assurez-vous
de l'absence de corps étrangers et assurez-vous du respect des
distances de dégagement par rapport à toute composante sous
tension .
Instruction Manual IB015002FR
En vigueur: Novembre 2021 janvier 2022
Raccordement électrique des sections
d'un centre de distribution
Il existe plusieurs méthodes pour effectuer les raccordements
électriques d'un centre de distribution . Il est possible d'utiliser l'une
ou l'autre de ces méthodes d'une section à l'autre, p . ex .: plaques
d'épissure de barres, câbles installés et raccords de barres . Consultez
les dessins du fabricant pour connaître la configuration de chaque
section du centre de distribution .
N'hésitez pas à retirer les couvercles et les panneaux latéraux du centre de
distribution pour accéder à ses diverses composantes . Conservez toute la
quincaillerie et les couvercles pour le réassemblage . Protégez la quincaillerie
et les pièces contre l'humidité, la saleté et d'éventuels dommages .
Plaques d'épissure
Les plaques d'épissure servent à connecter la barre horizontale principale
qui traverse les sections d'un centre de distribution . En fonction de la
configuration du centre de distribution, les plaques d'épissure utilisées
pour la connexion de la barre horizontale principale peuvent varier . Ces
plaques peuvent être plates ou de type « Z » voir Figure 13 .
VUE DU DESSUS
VUE DE L'AVANT
CROSS BUS CONNECTION
CONNEXION DE BARRE TRANSVERSALE
Coupe « A » /line cut/
Agencement typique
lorsque plus d'une barre
par phase /line cut/
Épissure à l'avant de
l'appareil.
Figure 13. Plaques d'épissure
Dans les centres de distribution à grande intensité, plusieurs plaques
d'épissure doivent être utilisées sur la même phase . Assurez-vous de
maintenir l'orientation et la séquence des plaques pour chaque phase .
L 'orientation des plaques d'épissure doit demeurer telle qu'elle a été
effectuée par le fabricant . Les dégagements doivent eux aussi être
maintenus . Si vous n'êtes pas certain de la bonne orientation ou si
vous avec des questions au sujet de l'installation, communiquez avec
Eaton avant d'installer les plaques d'épissure .
Les plaques d'épissure servent à relier la barre horizontale principale
entre les sections du centre de distribution . Tout en préservant
l'orientation et la séquence des phases, fixez les plaques d'épissure
à l'aide de boulons de carrosserie et d'écrous hexagonaux à rondelle
Belleville fournis par le fabricant . Voir le Tableau 2 de l'annexe pour
connaître les valeurs du couple de serrage .
Les boulons de carrosserie doivent s'aligner aux ouvertures
rectangulaires correspondantes des barres horizontales et des plaques
d'épissure . Si plusieurs plaques d'épissure sont utilisées, installez-les
dans la séquence d'origine, établie par le fabricant . La barre de neutre
(lorsque fournie) et la barre de MALT doivent être raccordées de la
même manière .
Inspectez les plaques d'épissure et la barre horizontale principale
avant l'installation . En cas de détection de dommages, communiquez
immédiatement avec le fabricant pour obtenir des pièces de rechange .
NE METTEZ JAMAIS SOUS TENSION UN CENTRE DE DISTRIBUTION
COMPORTANT
DES
BARRES
ENDOMMAGÉES .
EATON www.EatonCanada.ca/PRLCS
OU
DES
COMPOSANTES
7
