8.4.6.3. Fonctionnement à débit constant (CAV)
Ce mode est recommandé pour les installations où il est nécessaire de maintenir un débit constant. La vitesse des
ventilateurs est régulée pour atteindre un débit prédéfini et le maintenir constant.
La commande de chaque ventilateur est indépendante. Le débit du ventilateur de soufflage (SAF) et le débit du
ventilateur d'extraction (EAF) sont contrôlés par leurs transmetteurs de pression respectifs.

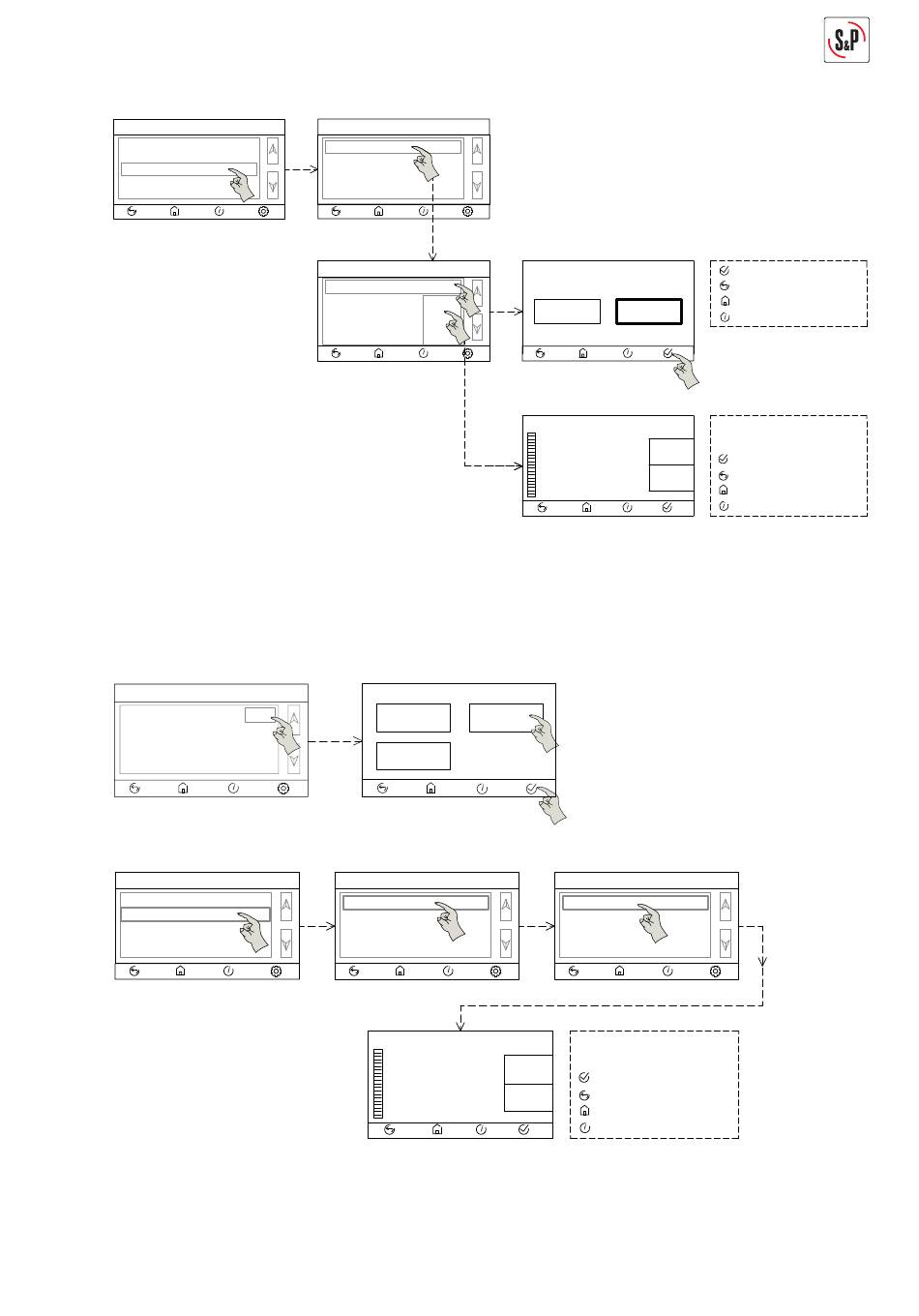

Pour sélectionner le mode CAV, suivez la séquence suivante :
Mode de fonctionnement des ventilateurs
Sélection du mode de travail VAV
Réglage du mode VAV
Une fois sélectionné, réglez la valeur du point de consigne pour chaque débit :
Mode de fonctionnement des ventilateurs
Sélection du mode de travail
CAV
Réglage du mode
CAV
Il est nécessaire de spécifier la gamme de pression du transmetteur de débit utilisé, ainsi que le facteur K
du ventilateur, dans la séquence suivante :
Transmetteurs de pression
Pression soufflage
Pression extraction
Pression soufflage
Source du signal
Input AIN1
Pression à Vmin 0Pa
Pression à Vmax
1000 Pa
Vmin 0.0V
Vmax
10.0V
K-facteur 84
Sélection du mode de travail
VAV
COP
Réglage du mode CAV
Débit 1
Débit 2
Débitl 3
Débit du ventilateur de soufflage
4000
m3/h
3000
Vitesse de ventilation
0
soufflage en CAV1
Source du signal
capteur
Input AIN1
interne
Pression à Vmax
5000
+
Pa
1000
-
Pression correspondante
0
à la tension maximale
CAV
Débit 1 en mode CAV
Débit de soufflage
3000 m3/h
Débit d'éxtraction
3000 m3/h
+
Augmenter le débit d'air
-
+
Réduire le débit d'air
Confirmer et quitter
-
Quitter
Retour à l'écran initial
Information sur la fonction
Confirmer et quitter
Quitter
Retour à l'écran initial
Information sur la fonction
+
Augmenter la pression
-
Réduire la pression
Confirmer et quitter
Quitter
Retour à l'écran initial
Information sur la fonction
33
