S&P CAD-COMPACT ADVANCED Notice page 31

Fonctionnement automatique en mode VAV Automatique
La vitesse du ventilateur est ajustée en fonction de la valeur mesurée par un capteur externe de 0-10 V
(capteur de CO , température ou humidité relative).
2
Avant de régler le capteur, il est nécessaire d'activer la fonction Qualité de l'air intérieur et de sélectionner le type de
capteur externe de CO ou d'humidité :
2

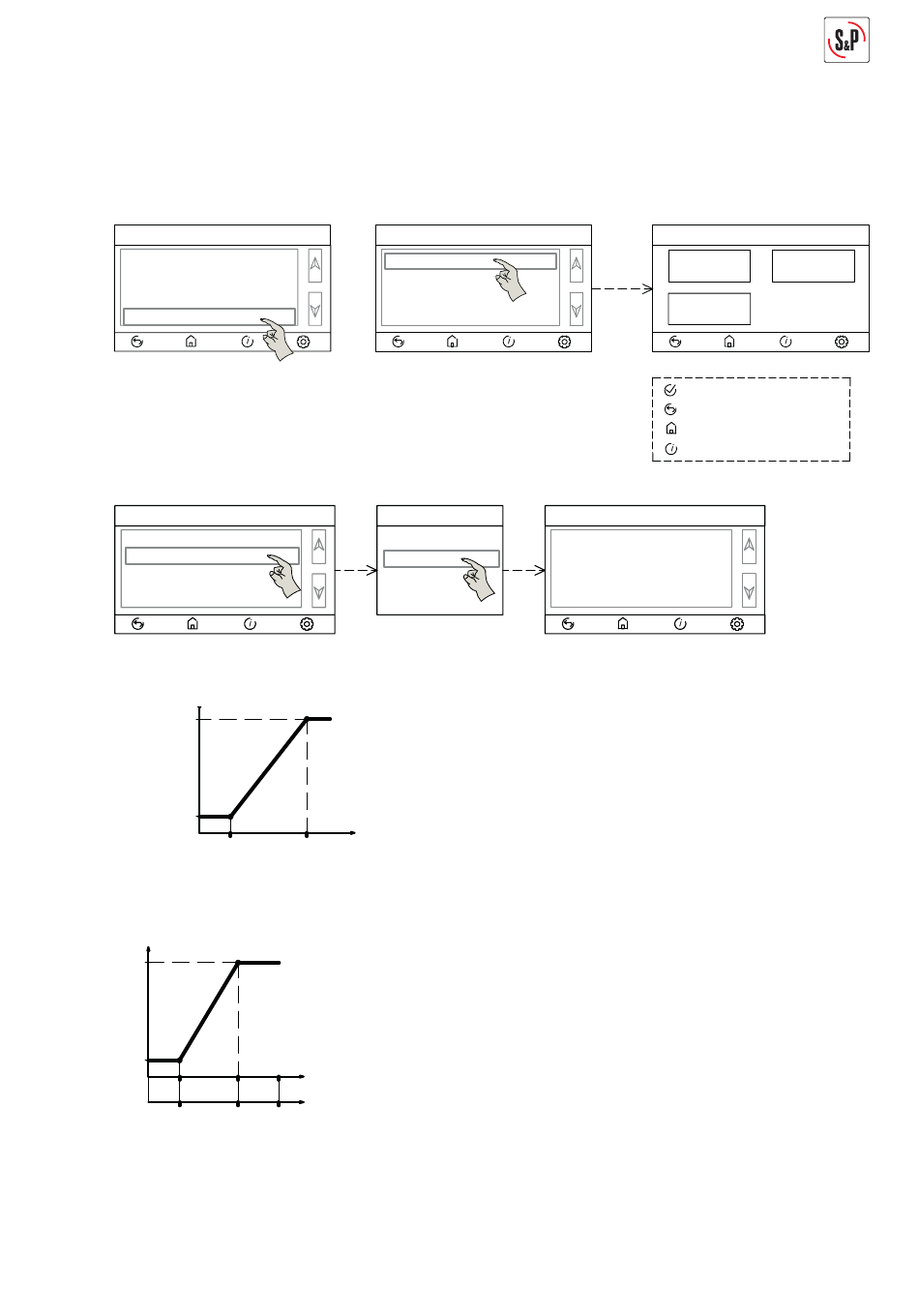

Menu installateur
Mode de fonctionnement des ventilateurs
Température
Transmetteurs de pression
Réglages du ventilateur
Configuration du capteur de qualité de l'air
Réglage du mode automatique VAV
Mode de fonctionnement des ventilateurs
Sélection du mode de travail VAV
Réglage du mode VAV
Ces réglages permettent de déterminer la rampe de régulation des ventilateurs, c'est-à-dire le rapport entre l'entrée
reçue et la vitesse du ventilateur.
Vitesse à Vmax
Vitesse à Vmin
0 V min
La manière de modifier les valeurs de chaque configuration est la même pour tous les cas.
Exemple de configuration de rampe proportionnelle avec un capteur 0-2000 ppm pour obtenir :
Sortie
10 V
2 V
0 2 5 10
0 400 1600 2000
Le paramètre "Déséquilibre ventilateur esclave" permet de régler le rapport entre les vitesses des ventilateurs de
soufflage et d'extraction. Elle est saisie en pourcentage entre la vitesse du ventilateur de soufflage et celle du ventilateur
d'extraction (+/- 50%).
Configuration du capteur de qualité de l'air
Type de capteur
Réglage du mode VAV
VAV Manuel
VAV Auto
Entrée (V)
V max
Vitesse à Vmin = 20%
Vitesse à Vmax = 100%
Entrée (V)
Vmin = 2 V (400ppm)
Vmax = 8V (1600 ppm)
C C O O ( ( p p p p m m ) )
2
Tipo de sensor
Aucun
VAV Auto
V min
V max
Vitesse à Vmin
Vitesse à Vmax
Déséquilibre de vent. Extraction
Aucun
CO2
Humidité
Confirmer et quitter
Quitter
Retour à l'écran initial
Information sur la fonction
2.0 V
8.0 V
4.0 V
10.0 V
0%
31
