SECTION 3 (CONTINUED)
TOOLS AND HARDWARE REQUIRED /
1/2"
(x2)
(≈13 mm)
3.2

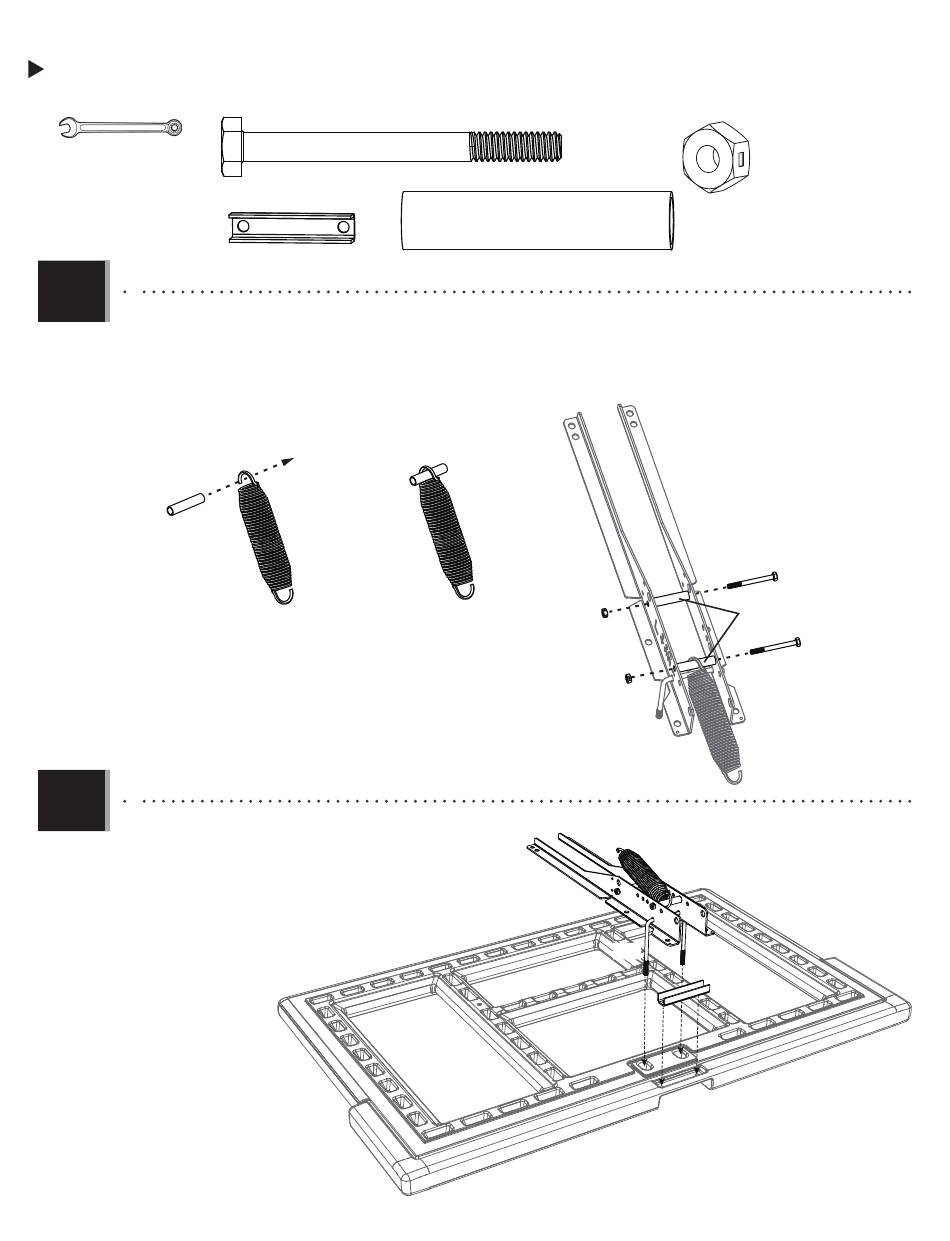

• Slide one spacer (ABS) through the counterbalance spring (AJY), then hand secure it and another spacer (ABS) to the
backboard brackets as shown.
• Glissez une pièce d'écartement (ABS) à travers le ressort de contre-balancement (AJY), ensuite attachez-la et une autre pièce
d'écartement (ABS) à la main aux supports de panneau comme illustré.
• Deslice un espaciador (ABS) por un resorte de contrapeso (AJY), entonces sujételo et otro espaciador (ABS) a los soportes del
tablero como se muestra.
ABS
3.3
• Place the backboard bracket assembly and rim support channel
(AOX) to the backboard (AJI) as shown.
• Mettez l'assemblage des supports du panneau et le canal
de support de l'anneau (AOX) au panneau (AJI) comme illustré.
• Coloque el ensamblaje de los soportes del tablero y
del canal de soporte del aro (AOX), al tablero (AJI) como se
muestra.
/ SECTION 3 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
AAS (x2)
AOX (x1)
AJY
/
SECCIÓN 3 (CONTINUACIÓN)
/ HERRAMIENTAS Y HERRAJE REQUERIDOS
ABS (x2)
AAB
AAB
AJI
16
AAB (x2)
AAS
ABS
AOU
AOX
AAS
