Montage et raccordement

Lieu d'utilisation
Alimentation en air de refroidis-
16
6. Montage et raccordement
 Raccorder le contrôleur de vide uniquement dans le respect
des paramètres et conditions de fonctionnement décrits dans le
chapitre 4, Caractéristiques techniques (page 9).
 Respecter les consignes de sécurité (voir chapitre 3, page 7).

6.1. Mettre en place ou monter

 Avant le montage, stocker le contrôleur de vide sur le site de
montage pour l'amener à température ambiante.
 S'assurer que le lieu d'utilisation est sec et le contrôleur de vide
à l'abri de la pluie ainsi que des projections, jets et gouttes
d'eau.
 S'assurer de ne pas dépasser les températures de fluides et les
températures ambiantes maximales admissibles, en particulier
sement
lors du montage du contrôleur de vide (Tab. 2, page 9).
Veiller à un apport d'air frais suffisant.
 Choisir un lieu sûr (surface plane) pour le contrôleur de vide.
 Protéger le contrôleur de vide contre la poussière.
 Protéger le contrôleur de vide contre les vibrations et les chocs.
Il existe par principe trois possibilités différentes de mise en place
ou de montage pour le contrôleur de vide :

Version table 1 (voir Fig. 2, à gauche)

Version table 2 (voir Fig. 2, au milieu)

Version intégrée (voir Fig. 2, à droite)

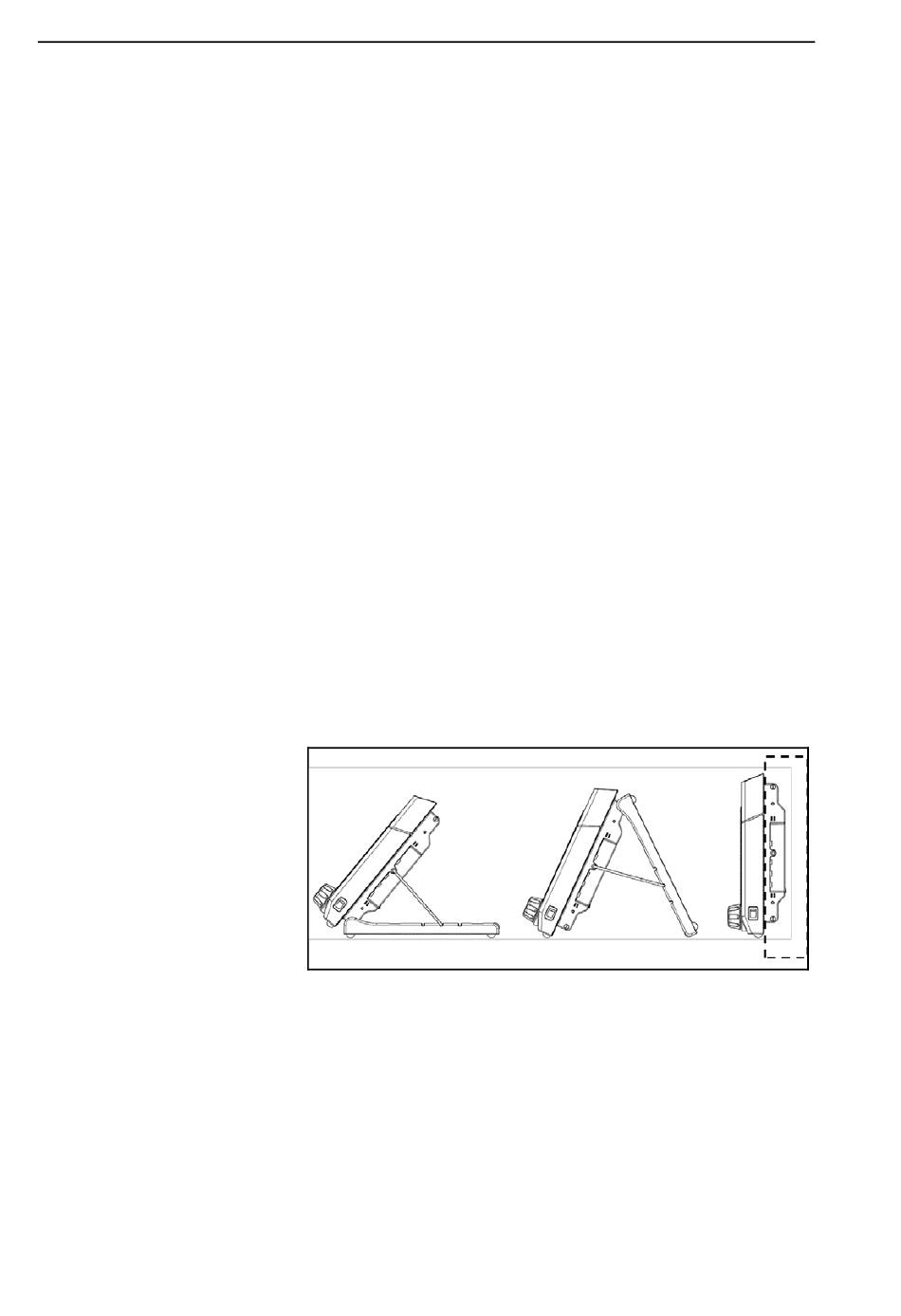

Fig. 2 : Possibilités de mise en place/montage du contrôleur de vide
Version table 1 et 2 (voir Fig. 2 à gauche et au milieu)
L'angle d'inclinaison du contrôleur de vide peut être réglé par
positionnement du pied et de l'étrier en fil (possibilités de fixation
voir Fig. 1/2).
Traduction du Betriebsanleitung original, français, KNF 304811-304815 07/18
Contrôleur de vide avec unité de régulation VC 900
