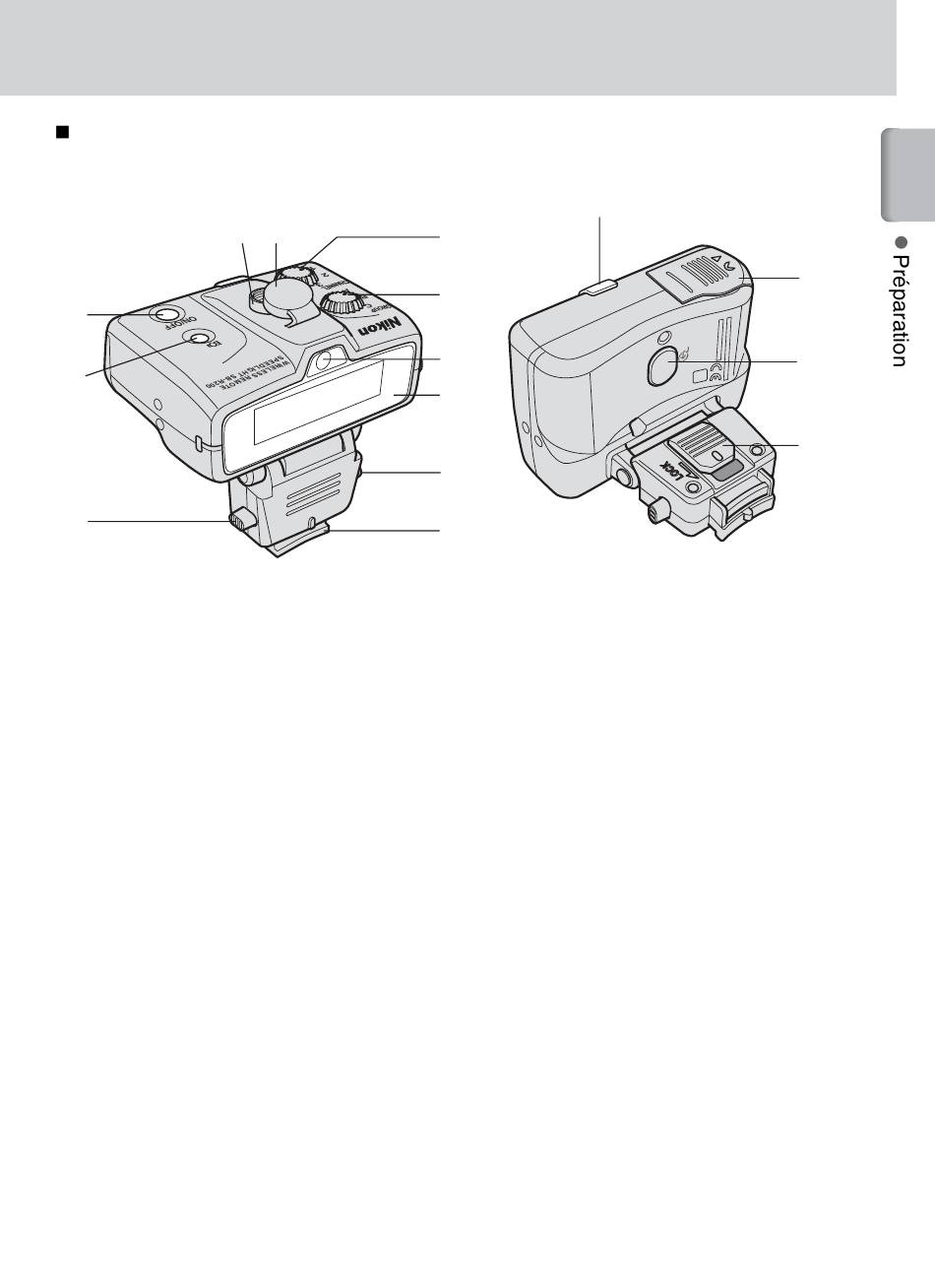

Flash asservi sans câble SB-R200
9 10
8
7
5
1 Sélecteur [CHANNEL]
Permet de régler le canal de communication par
lequel le contrôleur et les SB-R200 échangent
des données (p. 35).
2 Sélecteur [GROUP]
Permet de régler le groupe du SB-R200 (p. 36).
3 Lampe de direction (illuminateur
d'assistance à la mise au point)
4 Tête de flash
5 Commande de déverrouillage
Tenez le SB-R200 et déplacez-le lentement
jusqu'à la position souhaitée, puis relâchez la
commande de déverrouillage pour le fixer
(p. 32).
6 Sabot de fixation (p. 31)
7 Commande de la lampe de
direction
Permet d'activer ou de désactiver le témoin cible
(p. 90).
8 Commande marche/arrêt [ON/OFF]
Utilisez cette commande pour mettre le flash
sous ou hors tension.
Pour éviter un déclenchement accidentel de
l'éclair ou tout dysfonctionnement du SB-R200
lorsqu'il est dans votre sac photo, éteignez
le flash.
11
1
2
3
4
5
6
9 Prise pour câble TTL
Permet de connecter le SU-800 au SB-R200 à
l'aide d'un câble en cas d'utilisation d'appareils
photo non compatibles CLS (p. 110).
10 Cache-contacts
Refermez le cache lorsque vous n'utilisez pas le
câble TTL.
11 Témoin de disponibilité
Le témoin s'allume en vert lorsque le flash est
sous tension. Il devient rouge lorsque le
SB-R200 est complètement recyclé et prêt à être
déclenché.
Le témoin vert clignote lorsque la pile est faible.
12 Volet du logement pour pile (p. 30)
13 Fenêtre du photocapteur pour
flash asservi sans câble
14 Commutateur de verrouillage
Fixe le SB-R200 à la bague de fixation (p. 31).
12
13
14
23
