BEGA 8007 Fiche D'utilisation

15.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Anwendung
Einbauscheinwerfer mit symmetrischer
Lichtstärkeverteilung.
Zur Anstrahlung von Bäumen, Sträuchern,
Hinweisschildern oder Gebäudeflächen.
Für den Einbau in Kies, Rasenflächen, Beete
oder in befestigte, nicht brennbare Flächen.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Für Druckbelastung bis 2.000 kg.
Im Zentrum der Glasoberfläche wird eine
Betriebstemperatur von ca. 120 °C erreicht.
Durch den Einbau des Infrarotfilters - 152 -
reduziert sich die Temperatur auf 90°C
(gemessen nach EN 60598 - Umgebungs-
temperatur ta 15°C).
Bitte beachten Sie: In Fahrspuren, wo die
Leuchte horizontalen Kräften durch Bremsen,
Beschleunigen und Richtungswechsel
ausgesetzt ist, darf die Leuchte nicht
eingesetzt werden. Der Abstand zu
angestrahlten Gegenständen oberhalb der
Lichtaustrittsöffnung muss mindestens
ü 0,5 m + betragen.
Durch Nässe kann es auf dem Glas der
Leuchte zur Rutschgefahr kommen.
Für begehbare öffentliche Bereiche empfehlen
wir rutschhemmendes Glas nach DIN 51130
R 13. Abriebfestigkeit nach EN ISO 10545-7
Klasse 3. Diese tragen den Zusatz R hinter der
Bestellnummer.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 innenliegende Kabelverschraubungen mit
Kegeldruckring, Dichtungen und Blindstopfen
zur Durchverdrahtung für Anschlusskabel
von ø 9 - 15 mm max. 3 x 2,5@
Schrumpfschlauch zur Abdichtung von
Verschraubung und Kabel
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 68 10 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 10 m
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,3 kg

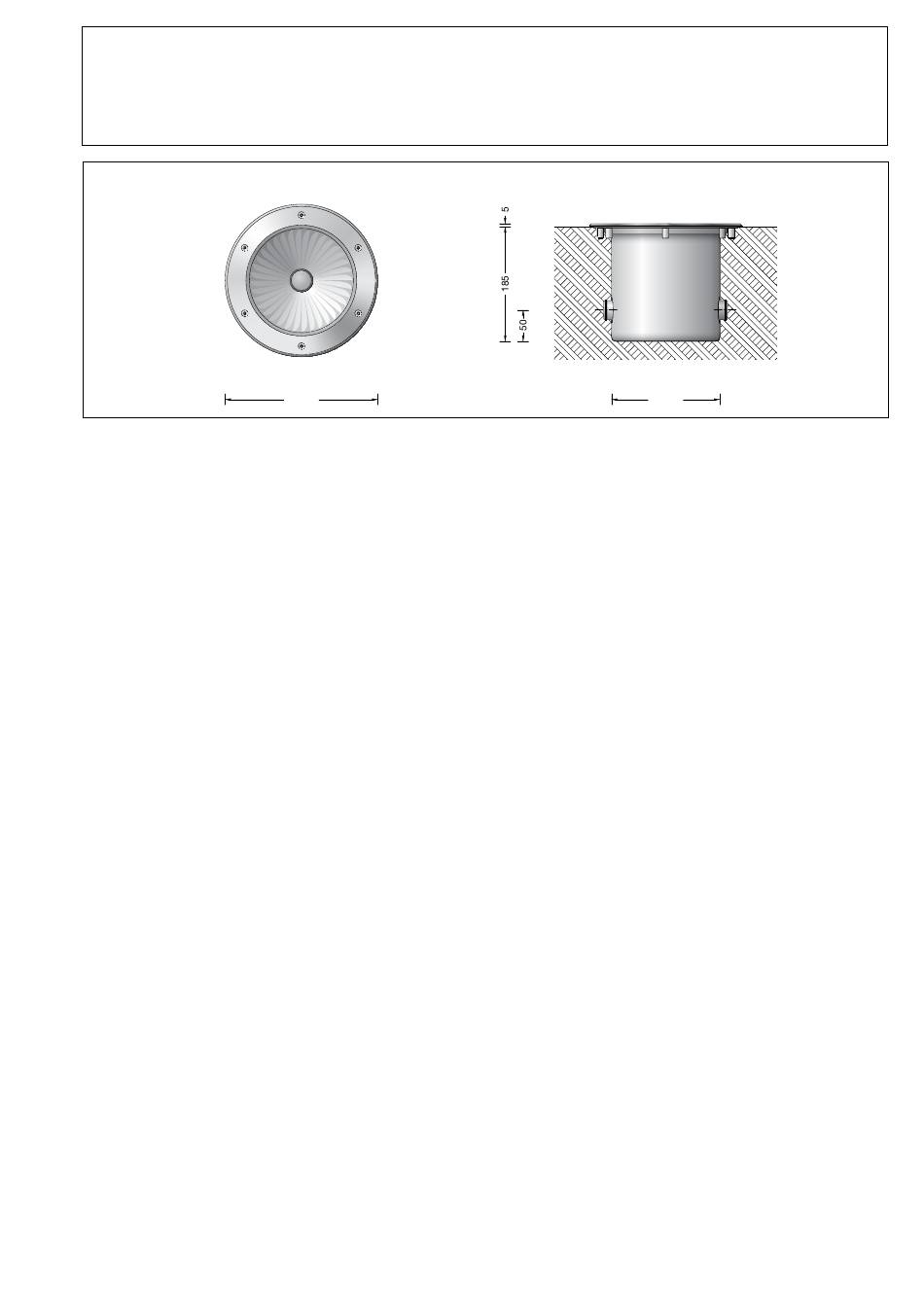

Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Ø 245
Application
In-ground floodlight with symmetrical light
distribution.
For illuminating trees, bushes, sign boards
or building facades.
For embedding in gravel, lawns, flower beds,
or in compacted, non-inflammable surfaces.
Drive-over luminaire for vehicles with pneumatic
tyres.
For pressure load up to 2.000 kg.
In the centre of the glass surface the
luminaire attains an operating temperature
of approximately 120 °C. When mounting the
infrared filter - 152 - the temperature is reduced
to 90°C (measured according to EN 60598 at
an ambient temperature of ta 15°C).
Please note: Luminaire must not be used for
installations in road lanes, where the fixture is
exposed to a horizontal strain due to braking,
acceleration and change of direction.
The minimum distance to illuminated objects
above the light distribution opening must be
ü 0,5 m +.
When the glass of the luminaire is wet, there
may be a danger of skidding.
We recommend skid-blocking glass according
to DIN 51130 R 13 for walk-over public areas.
Abrasion resistance according to
EN ISO 10545-7 Class 3.
These are donated by R after the article
number.

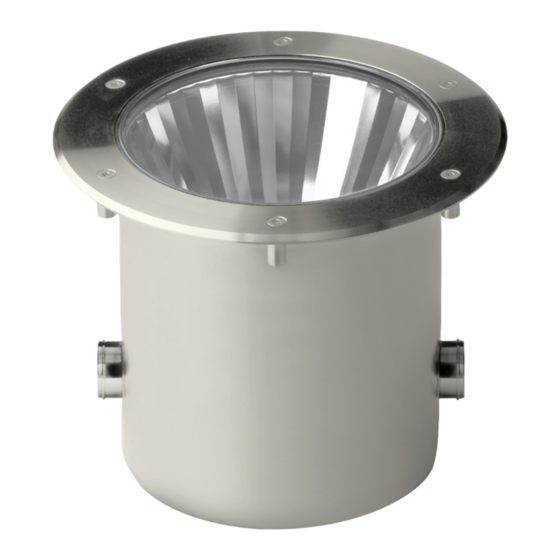

Product description
Luminaire made of stainless steel
Steel grade no. 1.4301
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
2 inner screw cable glands complete with
cone-thrust collar, gaskets and dummy plugs,
suitable for through-wiring of mains supply
cable of ø 9 - 15 mm max. 3 x 2.5@
Shrinking sleeve for sealing the screw
cable gland and cable
Connecting terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 68 10 m
Dust-tight and water pressure tight
Maximum submersion depth 10 m
r – Safety mark
c – Conformity mark
Weight: 3.3 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 68 r
10 m
Ø 175
Utilisation
Projecteur à encastrer à répartition
lumineuse symétrique.
Pour l'éclairage d'arbres, d'arbustes, de
pancartes signalétiques ou de façades.
Pour l'installation dans les graviers, les
pelouses, parterres ou autres surfaces
stabilisées ininflammables.
Autorisant le roulement de véhicules équipés de
pneumatiques.
Pour pression maximale 2.000 kg.
Au centre du verre la température atteint
120 °C environ. Par l'installation du filtre
infrarouge - 152 - la température est réduite
à 90°C (mesurée selon EN 60587 à une
température ambiante de ta 15° C).
Attention: Le luminaire ne doit pas être
installé dans des voies de circulation où il
serait soumis à des sollicitations mécaniques
horizontales provoquées par des freinages,
des accélérations, des changements de
direction. La distance minimale par rapport
aux objets éclairés au-dessus du verre doit
être ü 0,5 m +. En cas d'humidité, le verre
de ce luminaire risque d'être glissant. Nous
recommandons pour les lieux publics à
circulation piétonne l'utilisation d'un verre
antidérapant selon DIN 51130 R 13.
Résistance à l'abrasion selon
EN ISO 10545-7 Classe 3. Pour les
commander faire suivre le numéro d'article de
la lettre R.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
2 presse-étoupes internes avec joint conique
de serrage, joints et bouchons pour
branchement en dérivation pour câble de
raccordement de ø 9 - 15 mm max. 3 x 2,5@
Gaine thermo-rétractable pour l'étanchéité
du presse-étoupe et du câble
Bornier 2,5@
Raccordement de mise à la terre
Douille E 27
Classe de protection I
Degré de protection IP 68 10 m
Etanche à la poussière et à l'immersion
permanente
Profondeur maximum d'immersion 10 m
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,3 kg
!
8007
