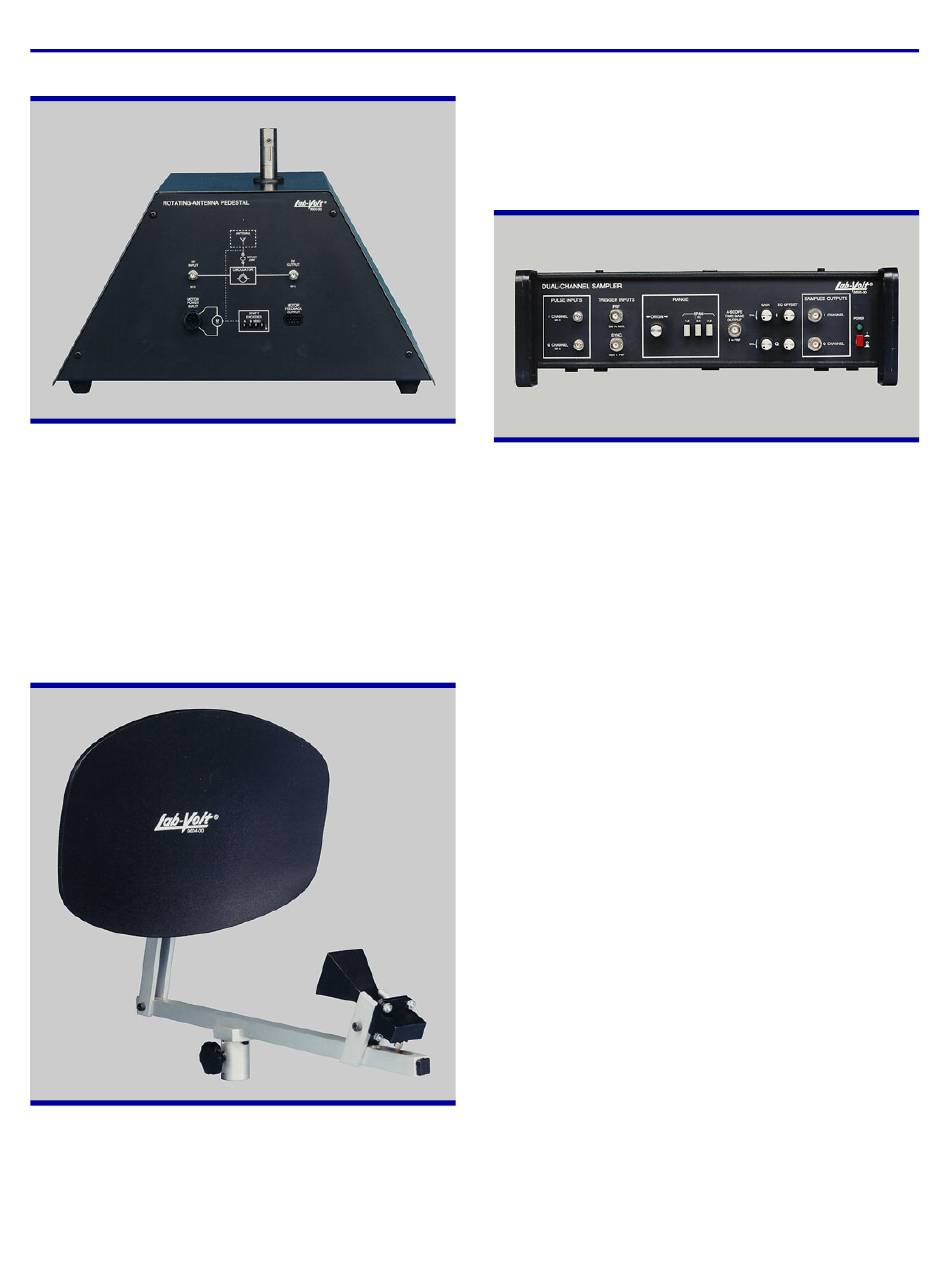

Modèle 9603 – Base d'antenne tournante
La Base d'antenne tournante est à la fois le support et le
moteur de l'antenne radar. Elle permet d'effectuer la
connexion RF de l'antenne à l'émetteur et au récepteur
radar. Le signal de rétroaction de la position de l'antenne
est obtenu à l'aide d'un codeur optique incrémentiel,
dont le signal de sortie peut être surveillé à l'aide des
points de test de la face avant. La section RF comporte
un circulateur permettant l'émission et la réception si-
multanées. Un joint tournant permet le couplage RF à la
base de l'antenne tournante.
Modèle 9604 – Antenne radar
L'Antenne radar se monte sur la base d'antenne tour-
nante et comporte un connecteur enfichable miniature
permettant un couplage RF rapide. Elle comporte un
réflecteur parabolique excentré, ce qui réduit l'effet de
masque. Un écran, composé d'un matériau absorbant
les hyperfréquences, est aussi fourni. Bien que non
nécessaire avec ce système radar de faible puissance,
cet écran permet l'enseignement de techniques sécuri-
taires avec les hyperfréquences.
Modèle 9605 – Échantillonneur à deux voies
À des fins de traitement et d'affichage, l'Échantillonneur
à deux voies effectue l'extension temporelle des signaux
des voies P et Q en bande de base qui proviennent du
récepteur radar. Il comporte trois commutateurs permet-
tant la sélection de l'échelle d'observation. Il est aussi
muni de boutons servant à régler l'origine de l'échelle du
système, l'équilibre entre les signaux des voies P et Q
ainsi que les écarts cc à ces sorties. Une sortie base de
temps sert à obtenir un indicateur de type A sur un oscil-
loscope classique.
Lorsque l'Échantillonneur à deux voies est installé
sur le Bloc d'alimentation / Commande de l'antenne, une
alimentation cc non régulée lui est automatiquement
fournie au moyen de connecteurs à autoalignement.
