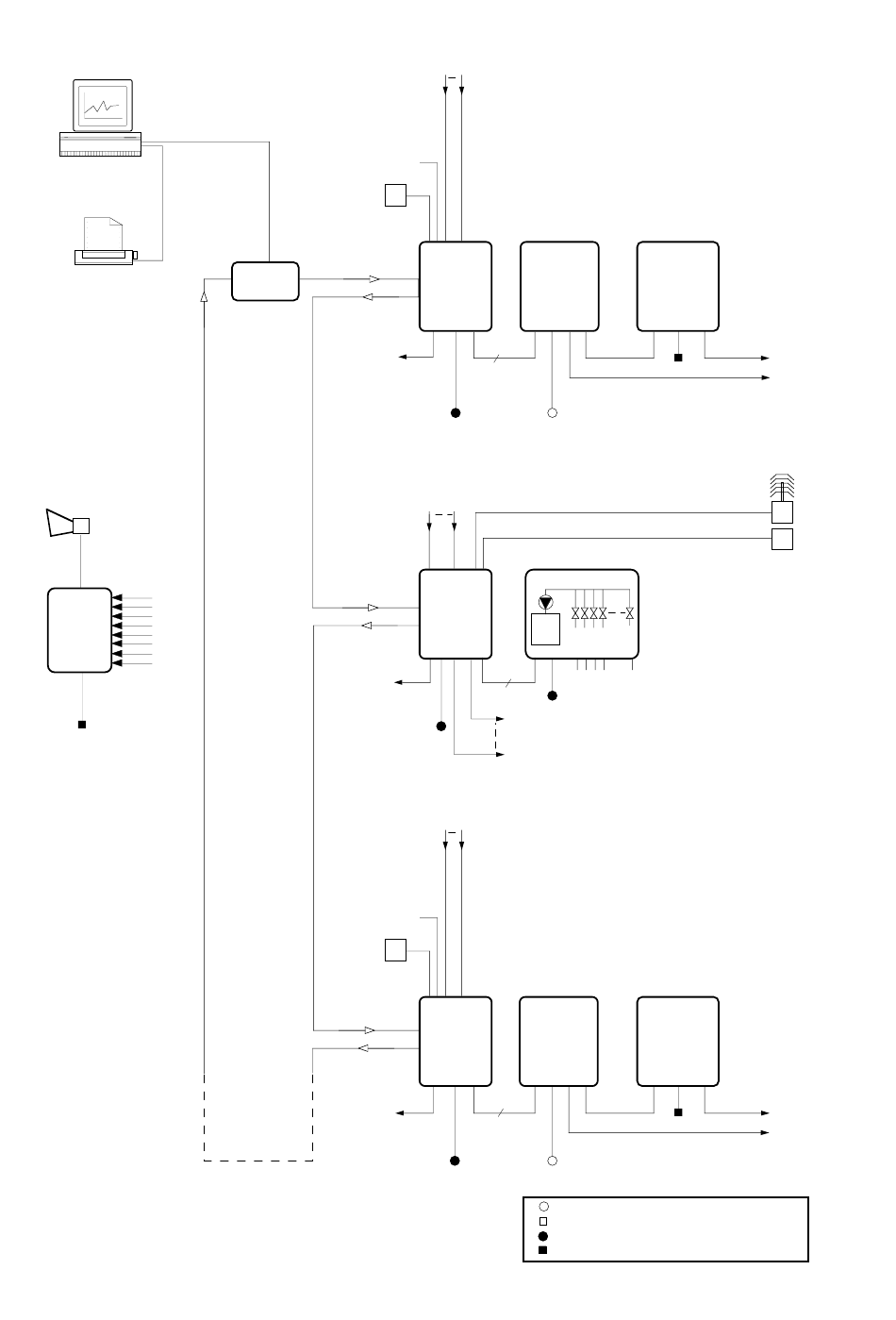

INSTALLATION DU FCS AVEC COMMUNICATION EN BOUCLE

PC
Macintosh
Sirène
(12Vdc)
Alarm Unité
d'alarme unit
Éventuellement plus
d'ordinateurs Fancom
dans la boucle
Clixon
Thermostat
Th
de gel
-°C
PC
interface
Unité
d'alarme
Commini-
cation
en boucle
Unité
d'alarme
Clixon
Th
-°C
Unité
d'alarme
Sondes
FCS
commande
manuelle
(1)
n *
Sondes
MUX
CO 2
n *
CO 2 Mesures de signal
Sondes
Commande
FCS
manuelle
(2)
n *
= 24Vac
= 24Vdc
= 220-240Vac - 50Hz
= 220-240/380-400Vac - 50Hz
n * = nombre de fils dépend de la quantité des commandes utilisées
Régul.
vent.
Ventilateur
Appareils
corrigeants
HR
T
Mesures ext.
Régul.
vent.
Ventilateur
Appareils corrigeants
