Art. AT962
43,00 mm
IT Citofono serie Astro per sistema DUO
Citofono con 4 tasti.
Dati tecnici
Alimentazione
Assorbimento a riposo
Assorbimento in funzionamento
Funzione ufficio
Temperatura di funzionamento
Massima umidità ammissibile
Morsetti
A1/GN
Ingresso chiamata da piano
LM/LM
Ingresso di linea
Led di segnalazione
Esclusione suoneria
Segnalazione porta aperta
ES Teléfono de la serie Astro para el sis-
tema DUO
Teléfono con 4 botones.
Datos técnicos
Alimentación
Consumo en reposo
Consumo durante el funcionamiento
Función de oficina
Temperatura de funcionamiento
Humedad máxima tolerada
Terminales
A1/GN
Entrada llamada de piso
LM/LM
Entradas de línea
LEDs de señalización
Exclusión del timbre
Señalización de apertura de la
puerta
92,00 mm

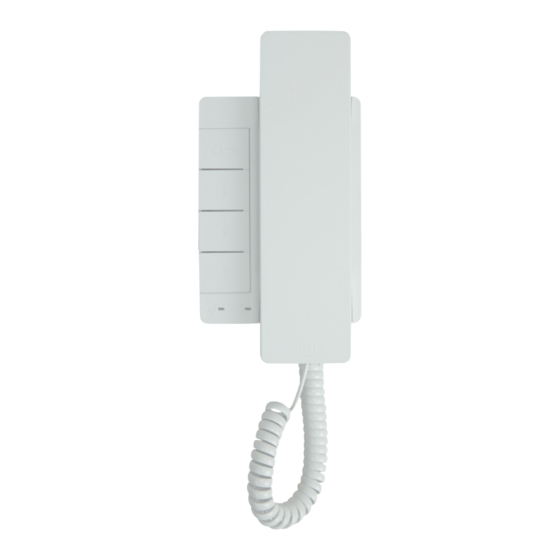

EN Intercom Astro series for DUO system
Intercom with 4 buttons.
Technical data
Power supply
dalla linea DUO
Stand-by current
8 mA
Operating current
0,1 A
Office function
0-29 sec
Operating temperature
0°÷+50°C
Maximum admissible humidity
90%RH
Terminals
A1/GN
LM/LM
Signalling LEDs
PT Telefone da série Astro para o sistema
DUO
Telefone com 4 botões.
Dados técnicos
de la línea DUO
Alimentação
8 mA
Absorção em repouso
0,1 A
Absorção durante o funcionamento
0-29 seg
Função de office
0°÷+50°C
Temperatura de funcionamento
90% RH
Máxima umidade permitida
Bornes
A1/GN
LM/LM
Sinalização de LEDs
from the DUO line
8 mA
0.1 A
0-29 sec
0° ÷ +50°C
90%
Floor call input
Line input
Ring tones deactivated
Signalling of door open
da linha DUO
8 mA
0,1 A
0-29 seg
0° ÷ +50°C
90% RH
Entrada chamada de patamar
Entrada de linha
Exclusão do sons
Sinalização de abertura de porta
DUO System
iOS
FR Combiné série Astro pour système DUO
Combiné avec 4 boutons.
Données techniques
Alimentation
Absorption à repos
Absorption en fonctionnement
Fonction office
Température de fonctionnement 0° ÷ +50°C
Max. humidité admissible
Bornes
A1/GN
Entrée appel d'étage
LM/LM
Entrées de ligne
LED de signalisation
Sonnerie désactivée
Signalisation d'ouverture de
porte
DE Astro-Serie Gegensprechanlage für
DUO Systeme
Gegensprechanlage mit 4 Tasten.
Technische Daten
Stromversorgung
Verbrauch bei aufgelegtem Hörer
Verbrauch während dem Betriebs
Bürofunktion
Betriebstemperatur
Zulässige Feuchtigkeit
Klemmen
A1/GN
Eingang Etagenruf
LM/LM
Leitungseingänge
Signalisierungs-LEDs
Ruftonausschluss
Signalisierung der Türöffnung
Mi 2576/1
Android
de la ligne DUO
8 mA
0,1 A
0-29 sec
90% RH
aus DUO-Linie
8 mA
0,1 A
0-29 sek
0° ÷ +50°C
max. 90% RH
- 1 -
