Disponible: quand au moins une sortie est programmée comme
sortie réglante (H.rEG ou C.rEG).
Champ:

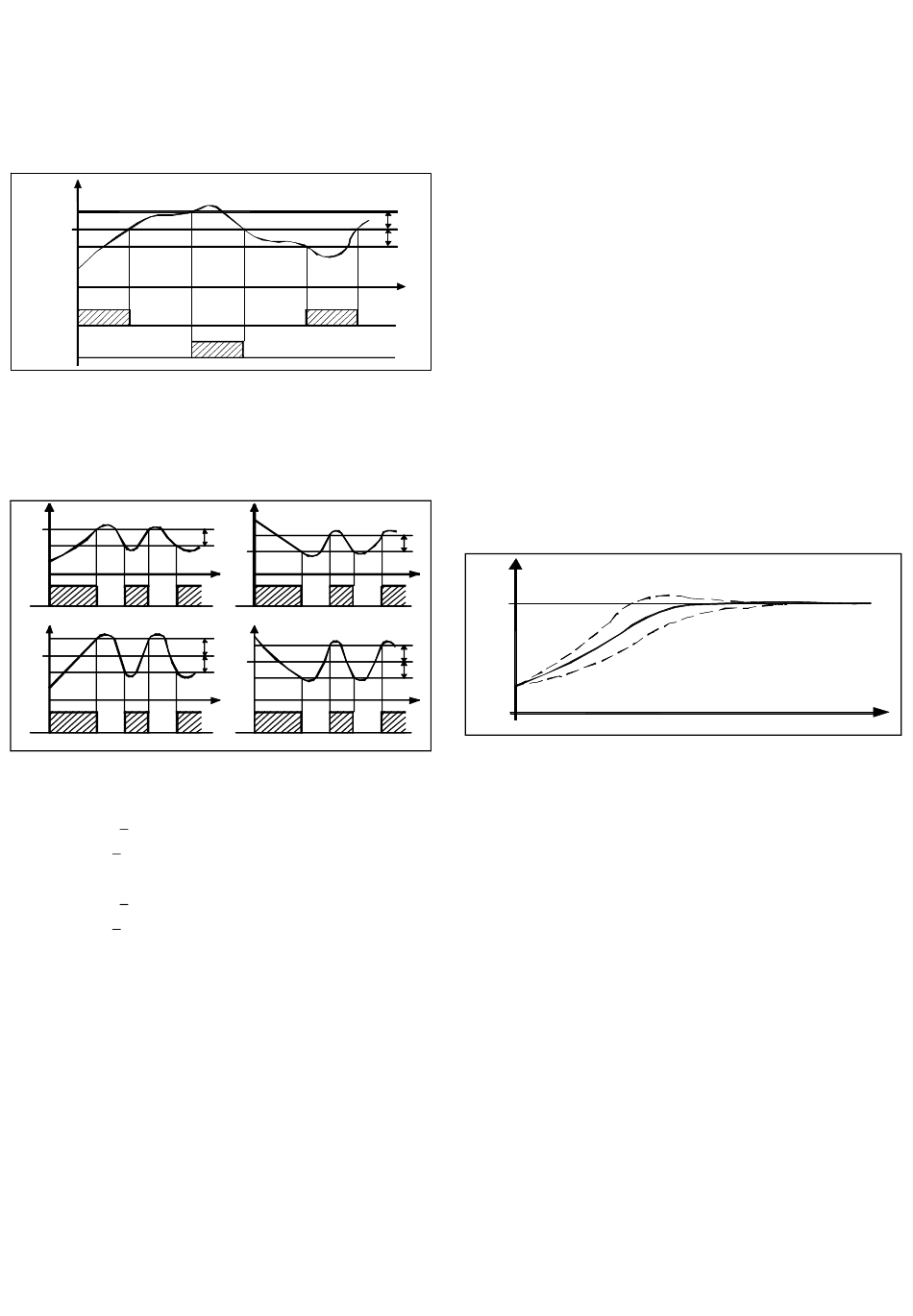

Quand deux actions réglantes ont été programmées (H.rEG et
c.rEG):
Pid = PID (réchauffe et refroidit)
nr = Contrôle ON/OFF à zone neutre (réchauffe et refroidit)
PV
SP
0N
OUT H.rEG
(heating)
OFF
OUT c.rEG
OFF
(cooling)
Quand une seule action réglante a été programmée (H.rEG ou
c.rEG)
Pid = PID (réchauffe ou refroidit)
On.FA = ON/OFF avec hystérésis asymétrique
On.FS = ON/OFF avec hystérésis symétrique
PV
SP
ON
ON
O U T
H.rEG
O F F
OF F
H EAt - O n.F A
PV
SP
ON
ON
O U T
H.rEG
O F F
OFF
H EAt - O n.F S
Note:
- Contrôle ON/OFF avec hystérésis Asymétrique :
- OFF quand PV > SP
- ON quand PV < (SP – hystérésis)
- Contrôle ON/OFF avec hystérésis Symétrique :
- OFF quand PV > (SP + hystérésis)
- ON quand PV < (SP - hystérésis)
Aut.r – Activation manuelle de l'Autotuning
Disponible: quand [52] cont = PID
Champ:
oFF = l'instrument n'est pas en train d'effectuer l'Autotuning
on = l'instrument est en train d'effectuer l'Autotuning
HSEt – Hystérésis du réglage ON/OFF
Disponible: quand [52] cont est différent de PID
Champ: de 0 à 9999 unités d'ingénierie
Pb – Bande proportionnelle
Disponible: quand [52] cont = PID et [55] SELF = no
Champ: de 1 à 9999 unités d'ingénierie
Note: La fonction Autotuning calcule cette valeur
0N
OFF
0N
OFF
PV
HSEt
SP
time
ON
ON
ON
O U T
C.rE G
O F F
C ooL - O n.F A
PV
HSEt
SP
HSEt
time
ON
ON
ON
O U T
C.rEG
OFF
C ooL - O n.F S
TECNOLOGIC spa - K 31 – MANUEL D'INGENIERIE S - Vr. 06- PAG. 12
int – Temps intégral
Disponible: quand [52] cont = PID et [55] SELF = no
Range:
- OFF = Action intégrale exclue
- de 1 à 9999 secondes
- inF= Action intégrale exclue
Nota: La fonction Autotuning calcule cette valeur
H SEt
H SEt
dEr – Temps dérivatif
Disponible: quand [52] cont = PID et [55] SELF = no
time
Champ:
- oFF – Action dérivée exclue
- de 1 à 9999 secondes
Note: La fonction Autotuning calcule cette valeur
Fuoc - Fuzzy overshoot control
Ce paramètre réduit l'overshoot normalement présent après un
départ à froid ou après un changement de set point et résulte actif
seulement dans ces deux cas.
En programmant une valeur entre 0.00 et 1.00 on peut réduire
l'action de l'instrument pendant le rapprochement au set point.
En programmant Fuoc = 1 cette fonction est déconnectée.
HSEt
time
PV
ON
SP
O F F
HSEt
HSEt
time
ON
OF F
Disponible: quand [49] cont = PID et [52] SELF = no
Champ: de 0 à 2.00.
Note: Autotuning de type Fast calcule la valeur du paramètre Fuoc
alors que celui oscillatoire le met égal à 0.5.
H.Act – Actuateur de la sortie réchauffante (H.rEG)
Ce paramètre programme la valeur minimum programmable pour
le temps de cycle, en fonction du type d'actuateur utilisé. Il permet
de prolonger la vie utile de l'actuateur.
Disponible: quand: au moins une sortie est programmée comme
sortie réchauffante (H.rEG), [52] cont = PID et [55] SELF = no
Champ:
SSr = Commande de relais à l'état solide (SSR)
rELY = Relais ou contacteur
SLou = Actuateurs lents
Note: En programmant :
- SSr aucune limite n'est appliquée et [63] tcrH est préprogrammée
- rELY Le temps de cycle de la sortie réchauffante [63] tcrH est
- SLou Le temps de cycle de la sortie réchauffante [63] tcrH est
Fuoc trop grand
OK
Fuoc trop petit
à 1 seconde.
limité à 20 secondes et [63] tcrH est préprogrammé à
20 secondes
limité à 40 secondes et [63] tcrH est préprogrammé à
40 secondes.
