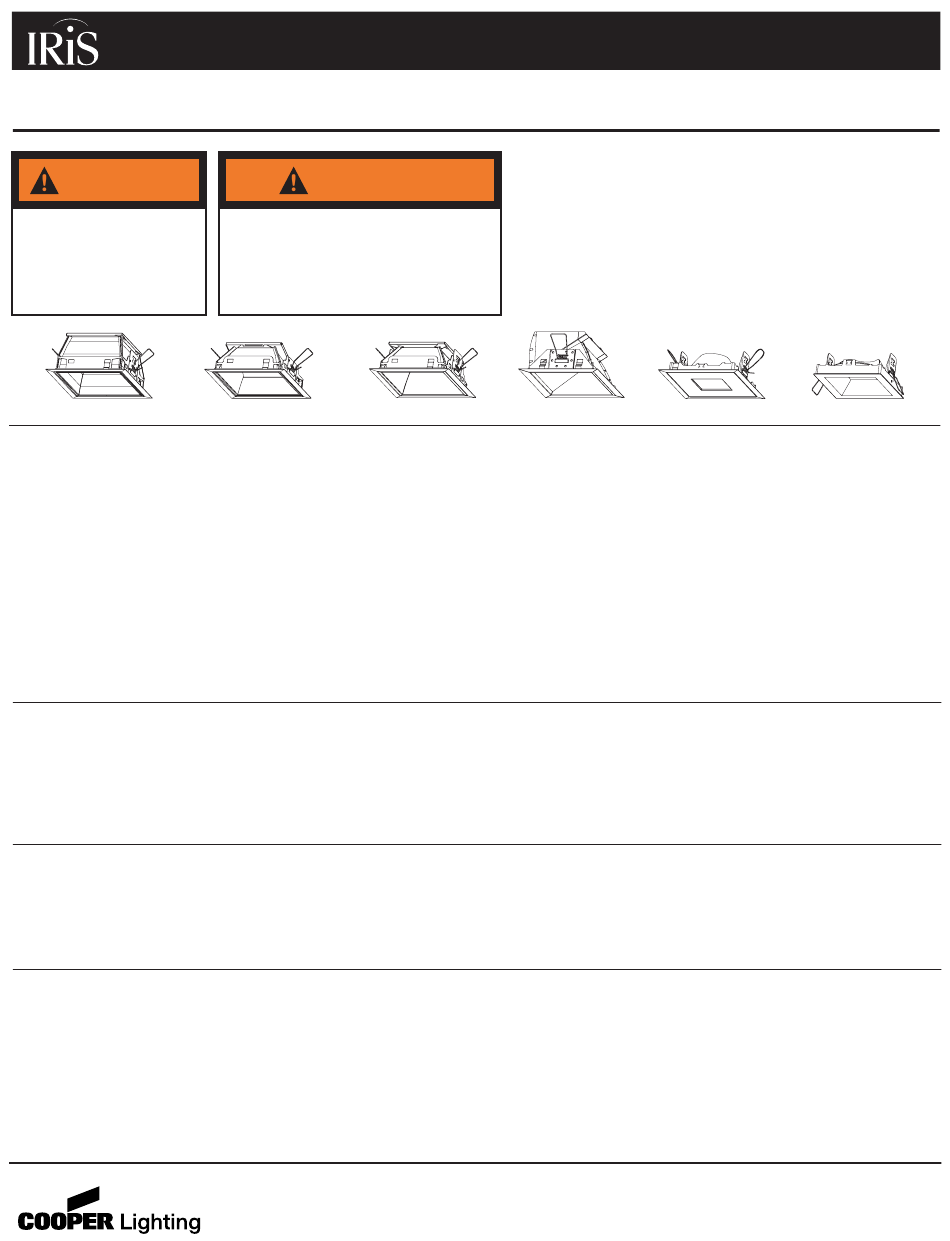

Instrucciones de instalación para los elementos de la línea E4 de IRiS
WARNING
RIESGO DE CHOQUE ELECTRICO
Desconecte la electricidad
en el fusible o interruptor del
circuito
antes
de
la
instalación o servicio.
E4DL
Instalación general para todos los elementos:
Los elementos se suministran con resortes de retención colocados para instalaciones en techo con grosores de ½ a 1 pulgada (Figura 1). Se deberá
cambiar la ubicación de estos resortes para los techos con grosores mayores a una pulgada. Para cambiar la ubicación del resorte, empuje el cuerpo del
mismo a uno de los lados de la ménsula que comprime las bobinas. Gire el cuerpo del resorte de modo que se desenganche de las pestañas (Figura 2).
Retire el resorte de la ménsula (Figura 3). Instale el resorte en posición vertical por medio del enganche de las patas cortas del resorte sobre el interior de la
ménsula (Figura 4) y deslice el cuerpo del resorte sobre la pestaña (Figura 5). Comprima la parte enrollada del resorte y guíe el cuerpo del mismo sobre la
segunda pestaña (Figura 6). Nota: La reubicación del resorte no aplica para los elementos E4AA y E4LWW.
Elementos sin pestaña – Se pueden usar los elementos E4DL, E4AA, E4MR y E4LWW (sin su propia brida) junto al anillo con torneado de revoque mediante
el retiro del anillo con rebaje metálico. Retire el anillo con reborde metálico como se describe a continuación. Las versiones con orificio puntiforme deben
ordenarse con el sufijo RL en el caso de la opción sin pestaña.
Retire el protector contra rociado excesivo fuera de la plataforma y elimínelo.
Pliegue los resortes de torsión hacia arriba e inserte el elemento dentro de la plataforma (Figura 7). Empuje el elemento con firmeza en contra del techo
(Figura 8). Si la brida del elemento NO se asienta completamente en contra del techo, retire el elemento fuera de la plataforma. Compruebe si hay posibles
obstrucciones o si el elemento se orientó de manera incorrecta.
Elementos de acento ajustables: Líneas E4AA, E4PIN, E4RPIN y E4LWW
Para las instalaciones con el módulo MA4xx, deben completarse y fijarse los ajustes de tipo horizontal y vertical antes de insertar el elemento. Para inclinar el
mecanismo inserte un destornillador a través del orificio de acceso en la placa del mecanismo de ajuste y dentro del tornillo de sujeción (Figura 9). Afloje el
tornillo de sujeción girándolo en sentido contrario a las manecillas del reloj. Gire el destornillador para lograr el ángulo deseado para el haz (Figura 10) y
apriete el tornillo. Para girar el mecanismo, afloje el tornillo de sujeción (Figura 11). Inserte el destornillador dentro de la pestaña de rotación y gire el montaje
hasta la posición deseada. Vuelva a apretar el tornillo de sujeción.
Cono reflector de orificio de aguja: Líneas E4PIN y E4RPIN
Los elementos se entregan con dos conos reflectores y se envían con el cono de corte angular ya colocado. Para cambiar el cono de corte angular con el
cono de luz descendente adjunto, retire los sujetadores (Figura 12), cámbielos con el cono de luz descendente (Figura 13) y vuelva a instalar el sujetador
(Figura 14). El elemento E4PIN tiene una pantalla negra removible que permite obtener un haz de luz más ancho, si así se desea. La pantalla puede retirarse
siguiendo las instrucciones para reemplazar el cono, como se describió más arriba.
Para pintar el anillo con rebaje metálico:
Para los elementos que tienen anillos con rebaje metálico, el anillo con rebaje puede retirarse y pintarse para concordar con el color del techo en la
instalación:
Paso 1
Retire las presillas usando un destornillador pequeño como palanca.
Paso 2
Retire del elemento el anillo con rebaje metálico.
Paso 3
Limpie y prepare la superficie que se va a pintar.
Paso 4
Pinte como se desee. Nota: La pintura debe estar certificada para soportar 90°C. Póngase en contacto con un fabricante de pinturas
confiable para solicitarle recomendaciones.
Paso 5
Después de que la pintura se ha secado por completo, vuelva a montar invirtiendo el orden.
WARNING
RIESGO DE INCENDIO
Los conductores de suministro (cables
eléctricos) que se conectan a la luminaria
deben estar clasificados por lo menos para
90°C. Si no está seguro consulte a un
electricista.
E4AA
E4MR
Customer First Center • 1121 Hwy 74 South • Peachtree City, GA 30269 • 770.486.4800 • 770.486.4801
Advertencia: Use únicamente los elementos suministrados por IRiS
Lighting Systems. El uso de reflectores de otros
fabricantes anulará las certificaciones Underwriters
Laboratories y de la CSA, además de que podría
constituir un riesgo de incendio.
Precaución: Antes de comenzar con la instalación deberá leer y
comprender completamente estas instrucciones para
garantizar su seguridad.
E4LWW
E4PIN
E4RPIN
704399INS
