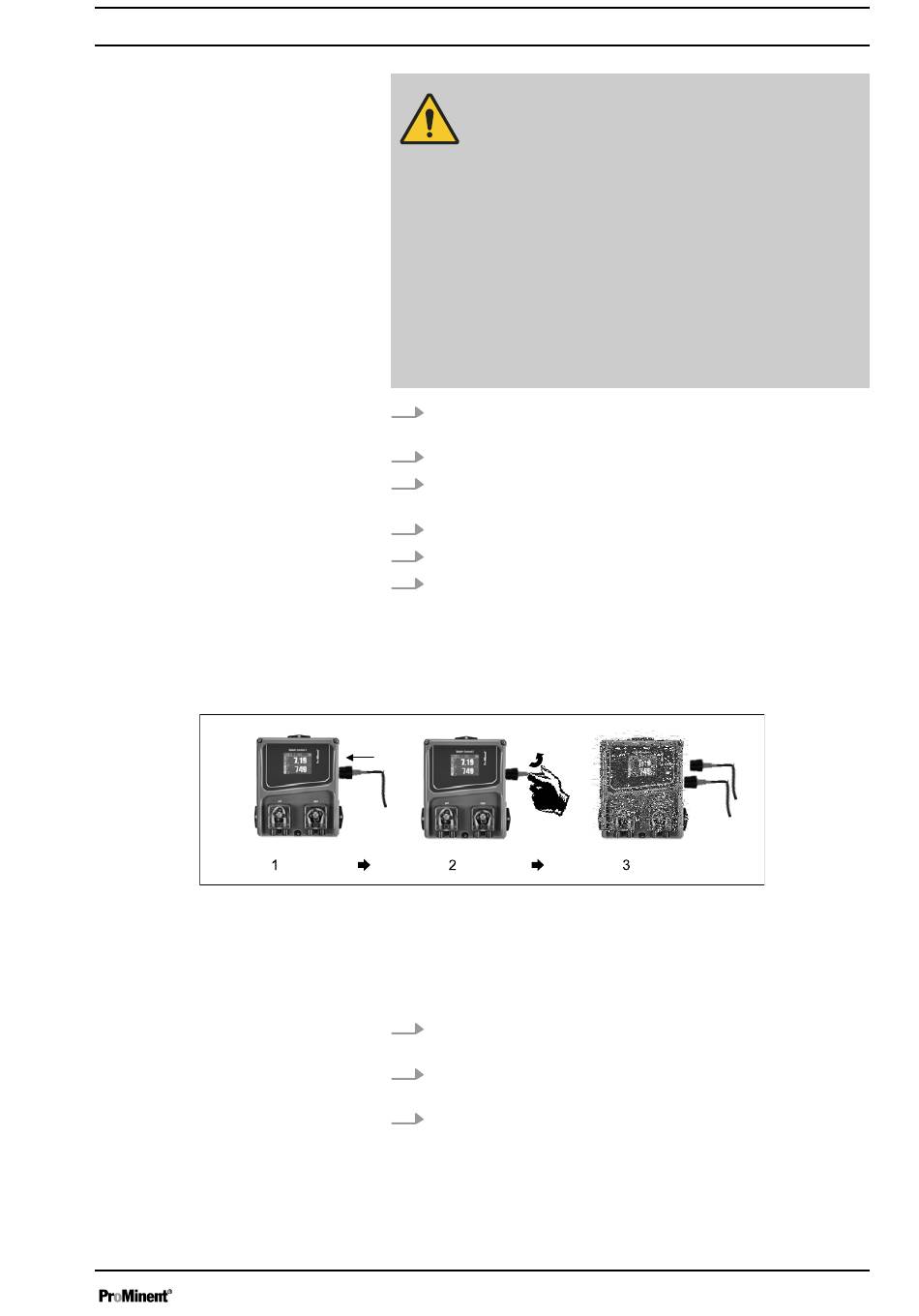

5.6 Raccordement de la sonde
Fig. 12 : Raccordement de la sonde
AVERTISSEMENT !
Fonctionnement sûr
Il convient de prendre des mesures de sécurité
matérielles et logicielles de manière à assurer le
bon fonctionnement de l'appareil en cas de
panne : vous pouvez par ex. utiliser un commuta‐
teur de valeur limite, un dispositif de verrouillage
mécanique, etc.
L'appareil ne doit pas se trouver sous tension lors
des travaux d'installation.
L'installation doit être réalisée uniquement par du
personnel technique qualifié.
Respecter les caractéristiques techniques de la
présente notice technique.
1.
Disposer les joints d'étanchéité multiples (3) dans les presse-
étoupes selon la section de câble utilisée
2.
Insérer les câbles dans les presse-étoupes
3.
Serrer les écrou-raccords (2) des presse-étoupes de manière
à assurer leur étanchéité
4.
Placer la partie avant sur la partie arrière
5.
Serrer les quatre vis du corps à la main
6.
Contrôler à nouveau la position correcte du joint. Le degré de
protection IP 54 ne sera assuré que si le montage est cor‐
rect.
Les connecteurs des sondes sont des entrées à impédance
élevée. Ces connecteurs doivent être propres et exempts d'humi‐
dité et de corrosion.
Les connecteurs portent un marquage correspondant à leur taille.
1.
Monter le connecteur sur la prise femelle correspondant à la
taille.
2.
Tourner le connecteur à 90° autour de la prise pour le ver‐
rouiller.
3.
Procéder de même le cas échéant pour le deuxième connec‐
teur.
Montage
pH
REDOX/
ORP
A2799
25
