Montage
5.4.1 Système de dosage
20
Pression de service maximale admise de l'armature de dérivation.
Limiter la pression à 2 bar maximum (à 30 °C) directement au
n
point de prélèvement de l'eau de mesure, au moyen d'un
réducteur de pression. Dans le cas contraire, la pression de
service maximale autorisée de l'armature de dérivation est
dépassée.
La contre-pression à la sortie ne doit pas dépasser 2 bar
n
(à 30 °C). Dans le cas contraire, la pression de service maxi‐
male autorisée de l'armature de dérivation est dépassée.
1.
Avec sonde de débit : Insérer la sonde de débit dans l'arma‐
ture de dérivation et tirer l'embout de réduction mâle et le
raccord de serrage.
2.
Faire passer l'alimentation en eau de mesure du circuit de fil‐
tration à l'armature de dérivation par un robinet à boisseau
sphérique.
3.
Faire passer l'évacuation de l'eau de mesure de l'armature
de dérivation au circuit de filtration par un robinet à boisseau
sphérique, voir figure ci-dessus.
4.
Installer un manchon 1/2" sur le tube du circuit de filtration
pour chaque vanne de dosage.
5.
Visser les vannes de dosage dans un manchon du tube du
circuit de filtration.

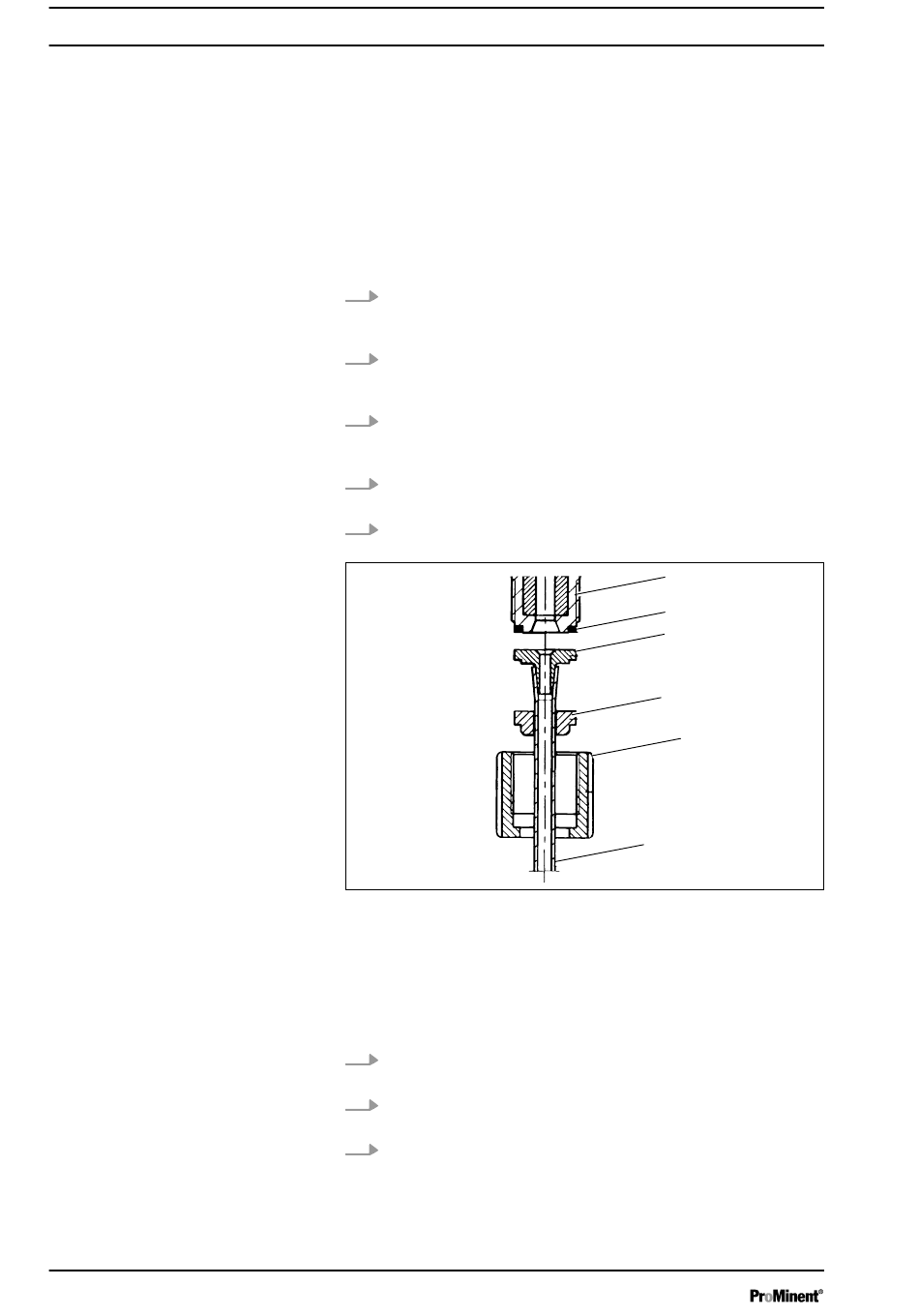

Fig. 8 : Raccorder le tuyau au moyen du kit de raccordement
1. Vanne
2. Joint torique
3. Douille
4. Bague de serrage
5. Écrou-raccord
6. Tuyau flexible
6.
Raccorder le tuyau d'aspiration de la garniture d'aspiration à
l'unité de refoulement en utilisant le kit de raccordement.
7.
Raccorder le tuyau de refoulement au raccord de refoule‐
ment en utilisant le kit de raccordement.
8.
Raccorder le tuyau de refoulement à la vanne de dosage en
utilisant le kit de raccordement.
1
2
3
4
5
6
A0929
