Montage
5.3 Structure de l'armature de dérivation
16
10 mm
1

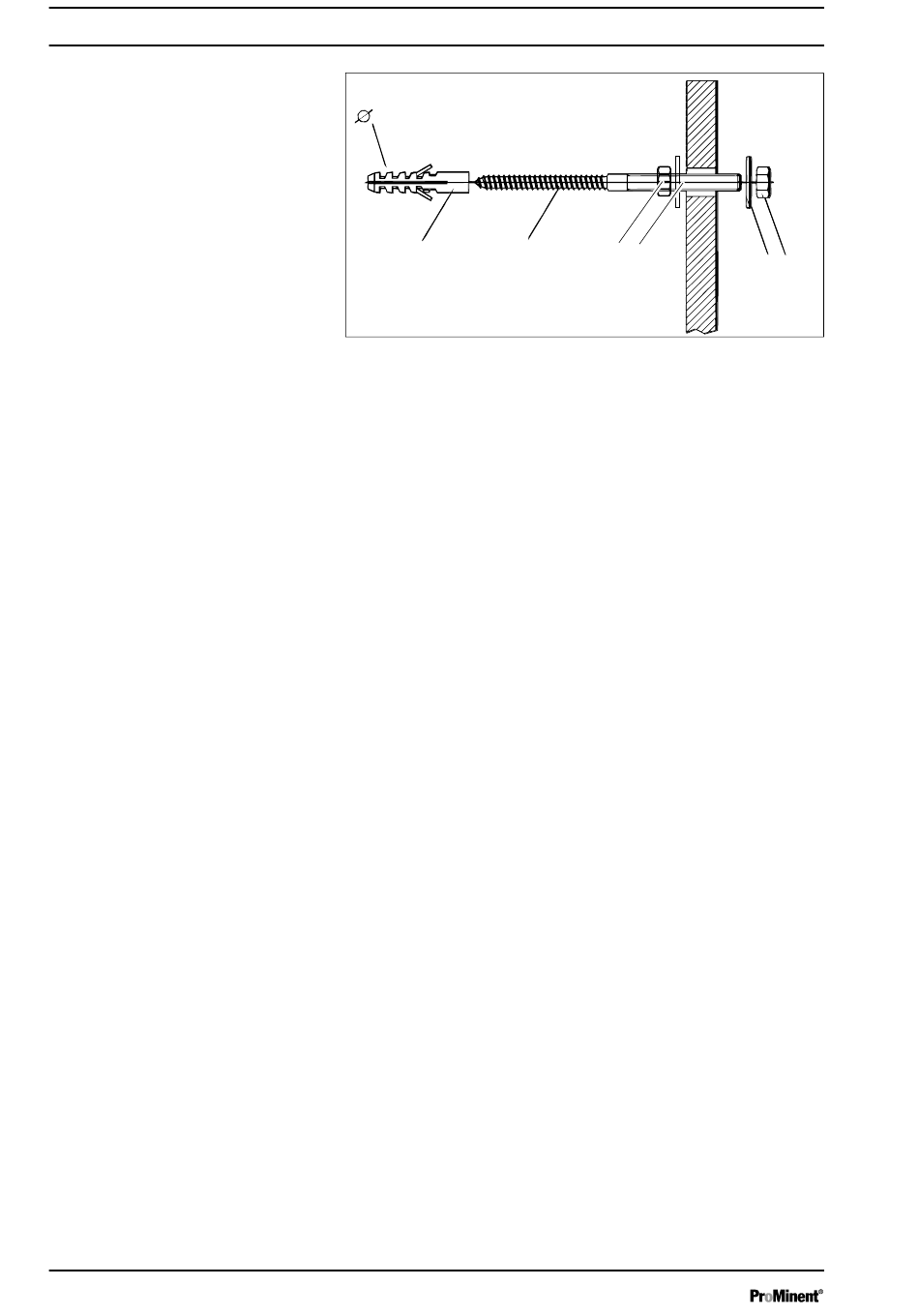

Fig. 4 : Vis à double filetage, niveler la distance entre la plaque et
le mur en centrant les deux écrous.
1
Chevilles (modèle selon support et indications du fabricant de
chevilles)
2
Vis à double filetage
3
Écrou six pans
4
Rondelle
5
Rondelle
6
Écrou six pans
L'armature de dérivation est traversée de gauche à droite. Il est
possible de choisir le nombre de modules de sonde à l'aide du
code d'identification. Le branchement hydraulique se trouve sur le
module d'entrée et de sortie.
2
3 4
5 6
