TM-VE268-FRE / Manuel d'utilisation et de maintenance

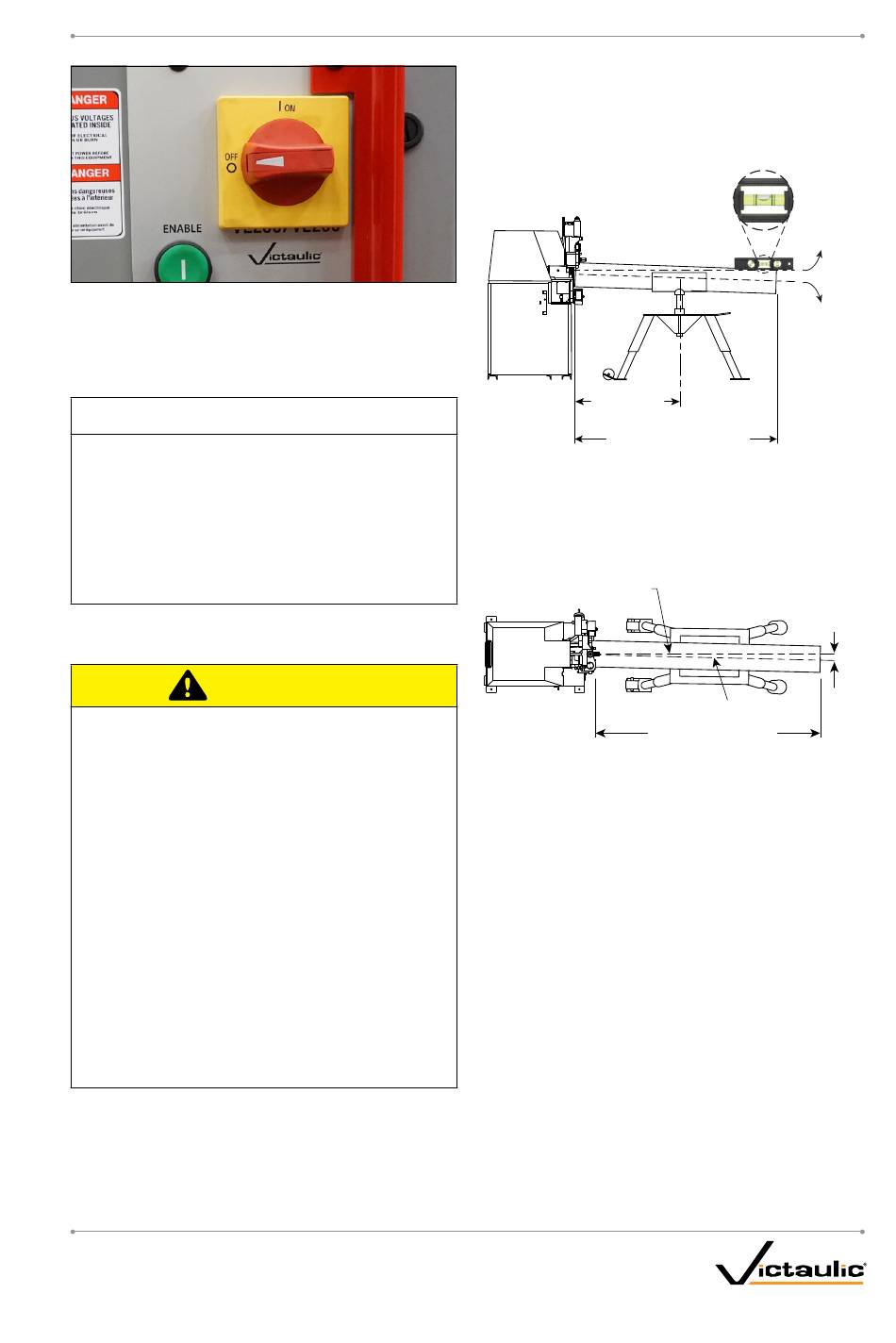

10. Si l'opération de rainurage est terminée
pour le moment, tournez le commutateur
d'alimentation sur le côté de l'outil en position
OFF (ARRÊT) .
IMPORTANT
• Le diamètre de rainure doit être conforme
aux caractéristiques de diamètre et
d'épaisseur de paroi du tube. Il est
recommandé de vérifier le diamètre de
rainure et du régler au besoin pour s'assurer
que les rainures répondent bien aux
spécifications.

RAINURAGE DE TUBES LONGS

ATTENTION
• Pour les tubes longs, veillez à bien
positionner le support de tube pour minimiser
l'effet d'évasement.
• NE montez PAS d'accouplement sur un tube
dont l'évasement dépasse les tolérances.
• La rainureuse doit être utilisée
UNIQUEMENT pour le rainurage par
moletage des tubes spécifiés dans la section
« Caractéristiques nominales de l'outil et
sélection des rouleaux » de ce manuel.
• Reportez-vous toujours au tableau
« Spécifications des rainures par moletage »
applicable pour en savoir plus.
Le non-respect de ces instructions pourrait
causer la défaillance du produit, entraînant
des dommages matériels.
Lors du rainurage d'un tube plus long que la
longueur maximale indiquée au Tableau 1, utilisez
un support de tube à rouleaux . Le support de tube
à rouleaux doit pouvoir soutenir le poids du tube tout
en lui permettant de tourner librement .
REV_H
1.
Assurez-vous que l'outil est de niveau .
Reportez-vous à la section « Installation
de l'outil » pour obtenir les exigences
en matière de mise au niveau .
10 ft + 1 ft - 0 ft/
3 m + 0,3 m - 0 m
Tube de longueur 20 pi/6 m
2.
Placez le support de tube une distance
légèrement plus éloignée de l'outil que la
moitié de la longueur du tube . Reportez-vous
au schéma ci-dessus .
Axe longitudinal de l'outil
3. Placez le support de tube à environ
0 à 1/2° sur la gauche pour l'angle de guidage .
Reportez-vous au schéma ci-dessus .
REMARQUE : si l'évasement du tube est
excessif, vous devez garder le guidage
gauche-droite au minimum . Il peut être
nécessaire de réduire l'angle de guidage
à moins d'1/2 degré .
4.
Si l'outil est bien installé et au niveau, mais
que l'extrémité arrière du tube est plus haute
que l'extrémité rainurée, le tube risque de ne
pas suivre le guide . De plus, l'évasement de
l'extrémité de tube pourrait être trop important .
Reportez-vous à la section « Installation
de l'outil » et aux schémas ci-dessus pour
coobtenir les exigences d'installation et de
positionnement du tube .
5.
Avant de procéder au rainurage, assurez-
vous que toutes les instructions des sections
précédentes ont bien été respectées .
Outil
Axe longitudinal
(niveau)
Tube
Axe longitudinal
½° à 1°
2 à 4 pouces/
50 à 100 mm
0° à 1/2° max.
0 à 2 po max./
0 à 50 mm max.
Axe longitudinal du tube
Tube de longueur 20 pi/6 m
