Apprenez à mieux connaître votre scie à chaîne sans cordon
Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser votre scie à chaîne sans cordon.

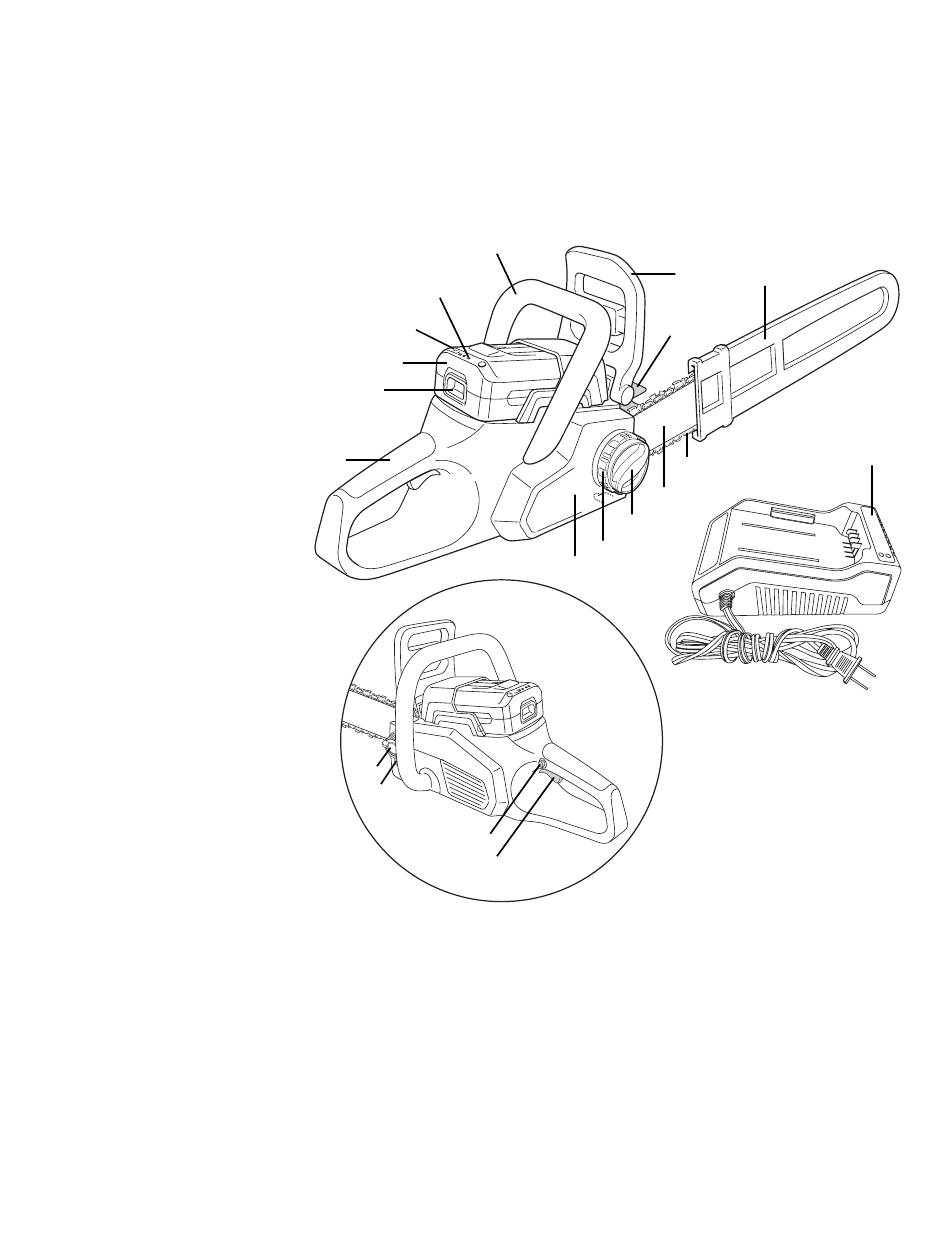

Comparez l'illustration ci-dessous avec la machine réelle pour vous familiariser avec l'emplacement des différents réglages et
commandes. Conservez ce manuel pour pouvoir vous y reporter dans le futur.
1. Protecteur de guide-chaîne
2. Griffe d'abattage
3. Protège-main avant
4. Poignée avant
5. Indicateur de charge de batterie
6. Bouton-poussoir pour témoin
de charge de batterie
7. Batterie au lithium-ion EcoSharp
(iBAT40)
8. Bouton-poussoir de verrouillage
9. Poignée arrière
10. Coiffe arrière de chaîne/pignon
11. Écrou annulaire
12. Bouton de réglage de
tension de chaîne
13. Guide-chaîne Oregon 405 mm (16 po)
14. Chaîne Oregon 405 mm (16 po)
15. Bouchon de réservoir d'huile
16. Hublot indicateur de niveau d'huile
17. Bouton-poussoir de sécurité
18. Gâchette
19. Chargeur de batterie EcoSharp
(iCHRG40)
Données techniques
Tension de batterie*
Capacité de batterie
Durée de charge
Autonomie de batterie
Régime à vide
*Tension initiale à vide; grimpe à 40 volts une fois complètement chargée; la tension nominale sous charge typique est de 36 volts.
5
6
7
8
®
9
®
15
16
40 VCC
4,0 Ah
2½ – 3 heures
(pour une charge complète)
25 – 40 min
4 400 tr/min ± 10 %
4
12
11
10
17
18
Moteur
Longueur de guide-chaîne
Épaisseur de coupe (max.)
Capacité du réservoir d'huile
Poids (scie à chaîne seule)
Poids (scie à chaîne, batterie comprise)
8
3
1
2
14
13
Sans balai
405 mm (16 po)
371 mm (14,6 po)
70 ml (2,4 oz liq)
4,3 kg (9,5 lb)
5,8 kg (12,8 lb)
