1. CARACTÉRISTIQUES GÉNÉRALES

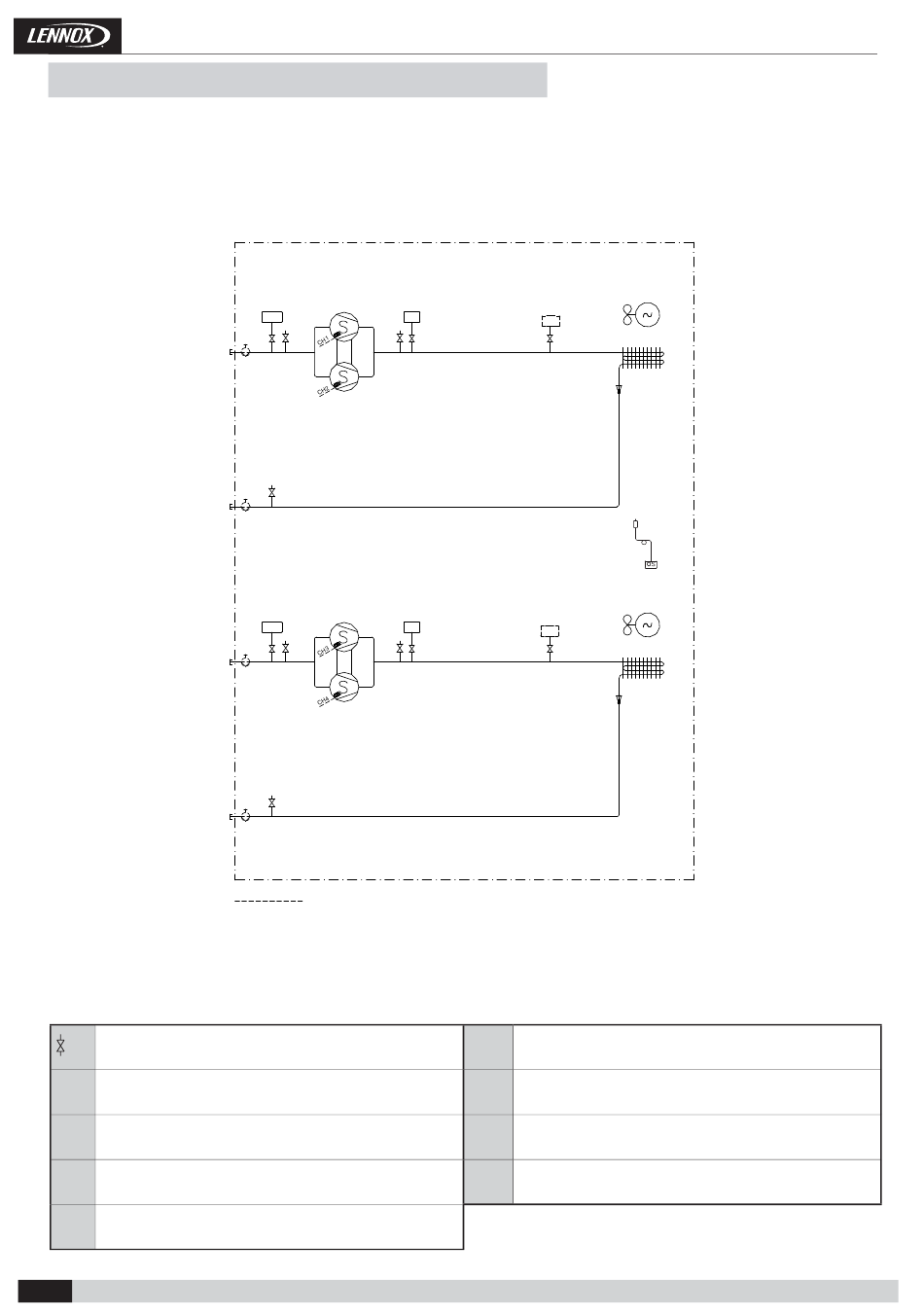

1.5.- SCHÉMAS DES TUYAUTERIES
UNITÉS FROID SEUL
UNITÉ DE CONDENSATION
ASC 200-230D
Option vanne de service
C1
Option vanne de service
Option vanne de service
C2
Option vanne de service
Pressostat (5/16" à brancher par l'installateur)
Pressostat basse pression, circuit 1
LPT1
Pressostat basse pression, circuit 2
LPT2
Pressostat haute pression circuit 1
HP1
Pressostat haute pression circuit 2
HP2
• 9 •
Compresseur à spirale
LPT1 HP1
Compresseur à spirale
LPT2 HP2
ELEMENTS EN OPTION
Moteur du
ventilateur
HPT1
Batterie
Moteur du
ventilateur
HPT2
Batterie
Résistance de carter (option basse température ambiante)
CH...
Capteur haute pression, circuit 1
HPT1
Capteur haute pression, circuit 2
HPT2
Sonde de température extérieure
OS
