Installation et mise en service
3.2
Établir la liaison radio

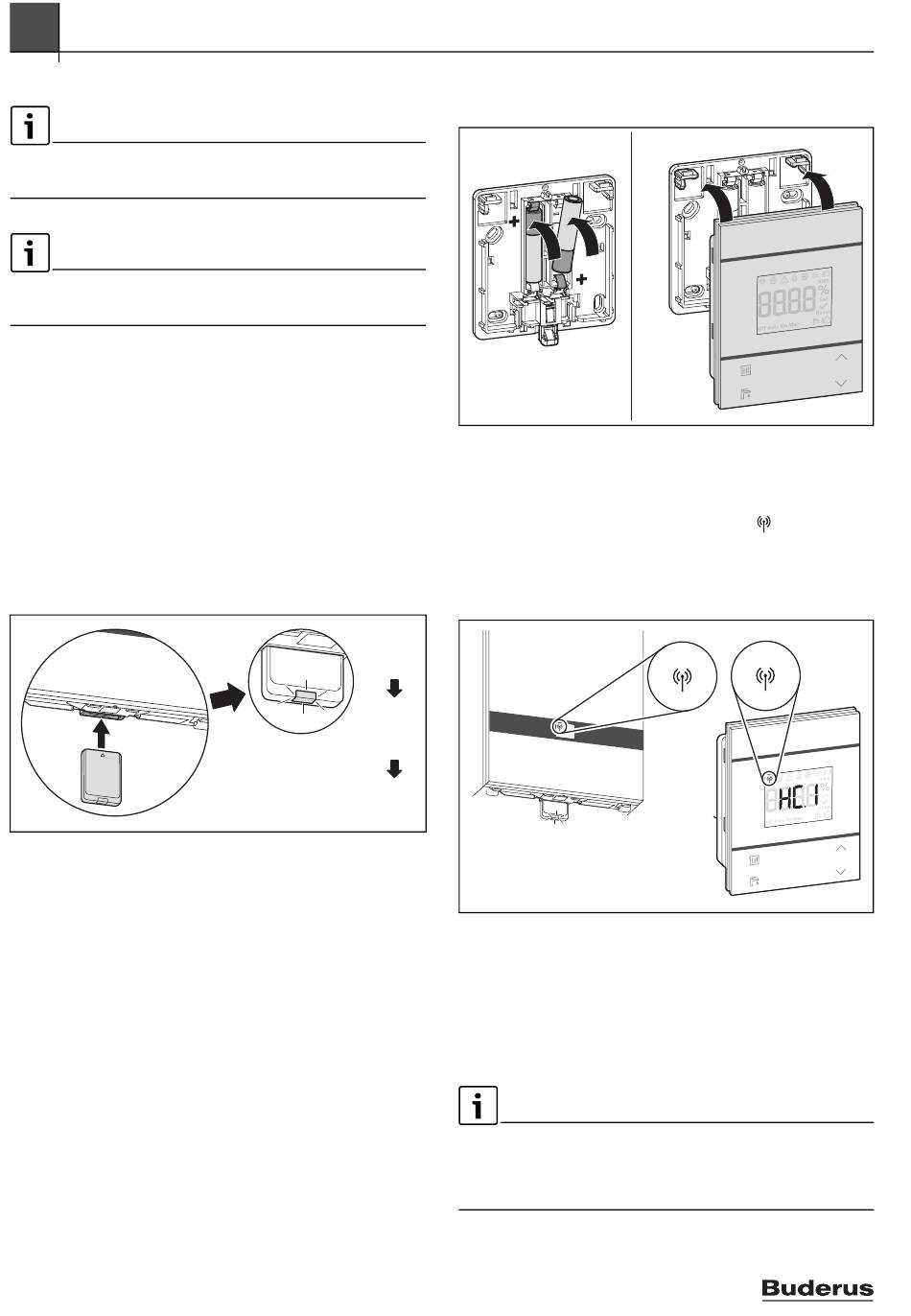

Pour établir la connexion radio entre le RC120 RF et le généra-
teur de chaleur, un module radio MX300 est nécessaire.
Le lieu d'installation du MX300 dépend du générateur de cha-
leur ( notice d'installation du générateur de chaleur).
▶ Insérer le module radio MX300 dans le générateur de cha-
leur.
La LED du MX300 s'allume d'abord en vert, s'éteint pen-
dant env. une minute et s'allume en jaune pendant env.
10 minutes ou en rouge ou vert pendant 1 minute :
– La LED s'allume en jaune si aucune connexion n'a été
établie avec un réseau WLAN.
– La LED s'allume en vert si un réseau WLAN est déjà
connecté avec succès.
– La LED s'allume en rouge la connexion avec un réseau
WLAN a échoué.
Fig. 7
8
green
off
(< 1 min)
yellow/red/green
0010039322-001
▶ Lorsque la LED s'allume : mettre en place les piles dans le
panneau arrière du RC120 RF et clipser le RC120 RF.
1.
Fig. 8
Le RC120 RF tente d'établir la connexion radio au MX300
pendant 2 minutes. L'écran affiche un décompte de 120 à 0.
Une fois la connexion établie, le symbole
l'écran du générateur de chaleur et du RC120 RF.
Si le RC120 RF est installé dans un système avec Logamatic
BC400, l'écran affiche HC.1 (circuit de chauffage 1).
yellow/red/green
Fig. 9
▶ Sélectionner le circuit de chauffage affecté avec les
touches . et /.
▶ Confirmer la sélection avec la touche Ok.
L'écran affiche la température ambiante actuelle.
Le RC120 RF peut alors être installé à l'endroit prévu.
Si la connexion ne peut pas être établie :
▶ Lire l'affichage LED et éliminer les défauts ( chap. 7).
▶ Rétablir la connexion.
