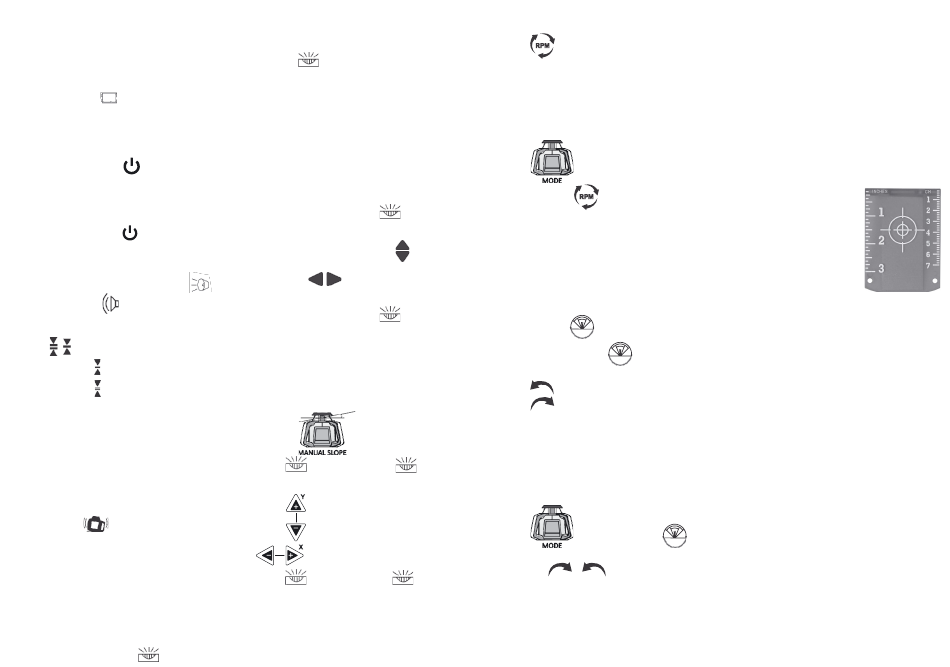

Remplacer les batteries dans le récepteur laser
Le récepteur laser est alimenté par une batterie 6F22 9 V incluse
dans le coffret.
Le logement de la batterie se situe à l'arrière du récepteur laser.
Ouvrez le couvercle de la batterie, installez la batterie en
respectant la polarité. Fermez le couvercle de la batterie.
Remplacez la batterie dès que le symbole du niveau de charge
devient vide sur l'écran LCD
.
Utilisez une batterie 6F22 9 V uniquement. Retirez la batterie du
récepteur laser si vous ne l'utilisez pas pendant une période
prolongée pour éviter la corrosion et le déchargement.
Mise sous tension/hors tension du laser rotatif
Appuyez brièvement sur le bouton
pour allumer/éteindre le
laser.
Lorsque le laser est allumé, le voyant d'alimentation devient
rouge et s'éteint lorsque le laser est mis hors tension.
Mise sous tension/hors tension du récepteur laser
Appuyez brièvement sur le bouton
pour allumer/éteindre le
récepteur laser.
Signal audio dans le récepteur laser
Par défaut, l'indication sonore est allumée. Le symbole
figure à l'écran. Appuyez sur
pour allumer/éteindre
l'indication sonore.
Détection de la précision dans le récepteur laser
Appuyez sur
pour sélectionner la précision :
-
élevée (±1,5 mm/50 m)
-
standard (±3 mm/50 m)
MODES DE FONCTIONNEMENT
Mode de mise à niveau automatique
Placez l'instrument sur une surface plane, un trépied 1,6 cm ou
un support universel.
Allumez le niveau laser. Dès que la mise à niveau automatique est
terminée, la tête commence à tourner dans le sens horaire à
600 tr/min.
Si la pente du laser rotatif dépasse (5°), le faisceau laser clignote
et la tête ne tourne pas. Éteignez le laser, posez-le sur la surface
et rallumez-le.
Appuyez sur le bouton
pour éteindre la mise à niveau
automatique après que le laser est mal aligné. Le voyant
clignote en vert. Si le laser rotatif est déséquilibré par une
influence externe, le laser ne s'aligne pas. Éteignez le laser,
rallumez-le et répétez l'opération.
Mode manuel
Ce mode permet de projeter un plan à n'importe quelle pente.
Placez le laser rotatif sur une surface solide et plane. Allumez le
laser. Le voyant d'alimentation devient rouge. Le faisceau laser
clignote pendant la mise à niveau automatique.
Dès que la mise à niveau automatique est terminée, la tête
commence à tourner dans le sens horaire à 600 tr/min.
Appuyez brièvement sur le bouton
pour activer le mode
manuel. Le laser passe en manuel et l'indicateur de mode
manuel s'allume. Réglez l'appareil à l'angle souhaité et fixez sa
position.
Appuyez sur
pour quitter le mode manuel. L'indicateur
de mode manuel s'éteint.
Projection de ligne laser inclinée (axe X et Y)
Elle permet de projeter un plan laser horizontal incliné
jusqu'à ±10 % pour les axes X et Y.
Placez le laser sur une surface solide et plane.
1. Fonctionnement avec les boutons du panneau de
commande
Allumez le niveau laser. Le voyant d'alimentation devient
rouge. Le faisceau laser clignote pendant la mise à niveau
automatique. Dès que la mise à niveau automatique est
terminée, la tête commence à tourner dans le sens horaire à
600 tr/min.
Appuyez brièvement sur le bouton
pour activer le
mode manuel. Le laser passe en manuel et l'indicateur de
mode manuel s'allume.
Appuyez brièvement sur les boutons
pour régler
l'inclinaison souhaitée le long de l'axe Y. Appuyez brièvement
sur les boutons
pour régler l'inclinaison souhaitée
le long de l'axe X. Dès que la tête rotative assume la position
souhaitée, elle commence à tourner à 600 tr/min.
Appuyez brièvement sur le bouton
pour quitter le
manuel. L'indicateur de mode manuel s'éteint.
2. Fonctionnement avec l'application « Roto Remote » via
Bluetooth
Allumez le niveau laser.
Allumez le Bluetooth sur votre smartphone. Lancez
l'application « Roto Remote ».
L'application détectera automatiquement le laser rotatif.
Après avoir connecté le laser rotatif à l'application,
sélectionnez
dans le menu de l'application.
Touchez
ou appuyez sur le bouton
sur le laser
rotatif pour activer le mode manuel. Le laser passe en mode
manuel. L'indicateur de mode manuel devient vert.
Touchez
pour ajuster la pente pour l'axe Y. Touchez
pour ajuster la pente pour l'axe X.
Touchez
ou appuyez sur le bouton
pour quitter
le mode manuel.
Points laser
Ce laser peut projeter des points laser (zénith et nadir). Ils
sont toujours activés lorsque le laser est allumé.
Vitesse de rotation
1.
Fonctionnement avec les boutons du panneau de
commande
La vitesse de rotation de 600 tr/min est réglée par défaut.
Appuyez sur
pour modifier la vitesse de rotation.
La vitesse de rotation peut être modifiée ainsi : 600-0-120-
300-600 rpm.
2.
Fonctionnement avec l'application « Roto Remote » via
Bluetooth
Allumez le niveau laser. Allumez le Bluetooth sur votre
smartphone.
Lancez
l'application
« Roto
Remote ».
L'application détectera automatiquement le laser rotatif.
Après avoir connecté le laser rotatif à l'application,
sélectionnez
.
Appuyez plusieurs fois sur
pour modifier la vitesse de
rotation. La vitesse de rotation est réglée par défaut sur
600 tr/min.
La vitesse de rotation peut être modifiée ainsi : 600-0-120-
300-600... rpm.
Attention ! Plus la vitesse de rotation est basse, plus le
faisceau laser est lumineux.
Mode de balayage
1. Fonctionnement via le panneau de commande du laser
rotatif
Appuyez brièvement sur
pour activer le mode de
balayage. Appuyez plusieurs fois sur
pour
sélectionner le secteur de balayage – 0°, 10 ; 45°; 90°; 180°.
Appuyez sur
pour déplacer le secteur de balayage
dans le sens anti-horaire ou dans le sens horaire.
2. Fonctionnement avec l'application « Roto Remote » via
Bluetooth
Allumez le laser rotatif. Allumez le Bluetooth sur votre
smartphone.
Lancez
l'application
« Roto
Remote ».
L'application détectera automatiquement le laser rotatif.
Après avoir connecté le laser rotatif à l'application,
sélectionnez
.Appuyez plusieurs fois sur
pour sélectionner le secteur de balayage – 0°, 10 ; 45°; 90°;
180°. Appuyez sur
et
pour déplacer le secteur
de balayage dans le sens horaire ou anti-horaire,
respectivement.
Fonctionnement avec le récepteur laser
Utilisez le support inclus dans le coffret pour fixer le
récepteur laser sur la mire de mise à niveau télescopique.
Allumez le récepteur laser. Placez le récepteur laser devant le
faisceau laser. Déplacez le détecteur vers le haut/vers le bas
en suivant les flèches sur l'écran LCD (avant ou arrière, ce qui
est le plus pratique). Une flèche vers le bas à l'écran indique
que le récepteur doit être déplacé vers le bas ; une flèche vers
le haut indique que le récepteur doit être déplacé vers le
haut. Lorsque le faisceau laser atteint le centre du capteur du
récepteur et que la position du faisceau coïncide avec les
marques de niveaux, le récepteur émet un signal audio (si le
signal audio est allumé) et le symbole de la ligne laser
détectée s'affiche à l'écran.
Tableau à cible magnétique
La cible laser magnétique aidera pour le
marquage des systèmes de plafond ou des
structures, comme les cloisons sèches.
L'aimant intégré permet de fixer la cible
sur les rails de plafond ou le profilé de la
structure. La cible a un marquage linéaire
sur sa surface, ce qui aide à déterminer
l'écart du niveau nominal et à transférer
les points de contrôle pendant le
marquage.
CONTRÔLE DE LA PRÉCISION
Axe X
1. Placez l'instrument à une distance de 0,5 cm d'un mur et à
10 m d'un autre mur, de sorte que l'axe X vise le mur.
2. Allumez l'instrument. Dès que la mise à niveau est terminée,
marquez l'emplacement du faisceau laser sur les deux murs
avec les points X1 et X2.
3. Éteignez l'instrument. Déplacez-le vers le mur opposé. Ne
changez pas la position de l'instrument.
4. Allumez l'instrument. Alignez la ligne laser sur le point X2.
Marquez le point X3 sur le mur opposé.
5. Si la distance entre les points X1 et X3 est supérieure à 3 mm,
éteignez l'instrument et contactez le centre d'assistance.
Axe Y
1. Placez l'instrument à une distance de 0,5 cm d'un mur et à
10 m d'un autre mur, de sorte que l'axe Y vise le mur.
2. Allumez l'instrument. Dès que la mise à niveau est terminée,
marquez l'emplacement du faisceau laser sur les deux murs
avec les points Y1 et Y2.
3. Éteignez l'instrument. Déplacez-le vers le mur opposé, la
position de l'instrument doit rester telle quelle.
4. Allumez l'instrument. Alignez la ligne laser sur le point Y2.
Marquez le point Y3 sur le mur opposé.
5. Si la distance entre les points Y1 et Y3 est supérieure à 3 mm,
éteignez l'instrument et contactez le centre d'assistance.
Placez l'instrument à une distance de 0,5 cm d'un mur et à
10 m d'un autre mur, de sorte que l'axe Y vise le mur.
Allumez l'instrument. Dès que la mise à niveau est terminée,
marquez l'emplacement du faisceau laser sur les deux murs
avec les points Y1 et Y2.
Éteignez l'instrument. Déplacez-le vers le mur opposé, la
position de l'instrument doit rester telle.
