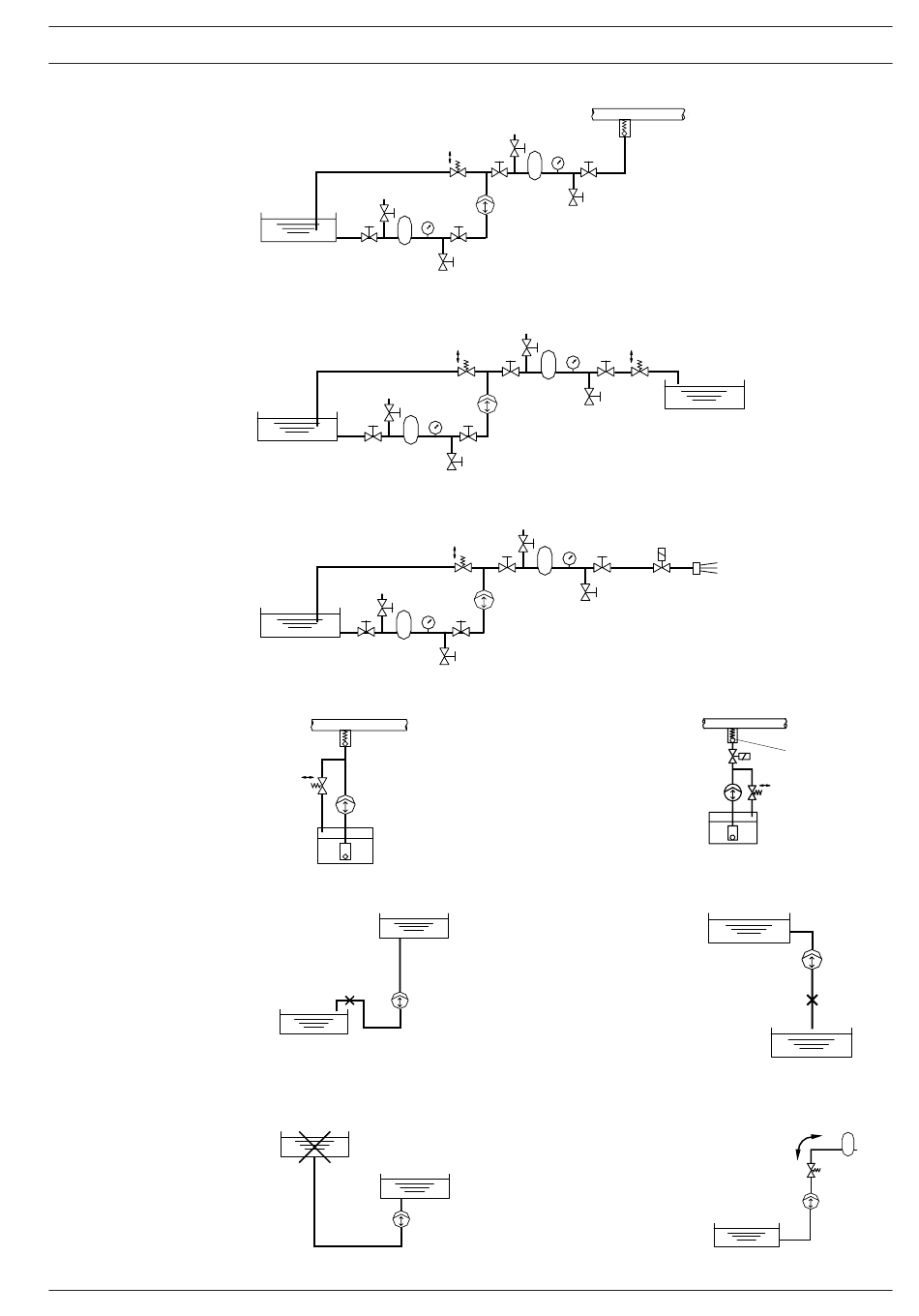

IInstallation avec amortisseur de
pulsation à air pour longues
conduites et pour un dosage
à faibles pulsations
... dans un tuyau de refoulement
... à évacuation libre
... sans réalimentation
Pour protection contre
la surpression
Installation incorrecte :
Tuyau d'aspiration pas
purgeable !
Installation incorrecte :
Passage libre !
ProMinent
®
DHV-S
Dosage sous vide /
conduite d'aspiration
Installation incorrecte :
Tuyau d'aspiration trop élevé !
Installation incorrecte :
Amortisseur de pulsations
à air inefficace !
Montage et installation
Tuyau de refoulement
Buse
Vanne de dosage
avec ressort
renforcé ou vanne
de maintien de
pression
