3. Le procédé de fixation du câble de raccordement et le câble d'alimentation à l'aide d'une
attache
Après avoir passé le câble de raccordement, fixez le câble à l'aide de l'attache (fig. 28)
AVERTISSEMENT:
 Avant de commencer les travaux, vérifiez que les unités intérieure et extérieure sont bien
hors tension.
 Veillez à ce que les numéros des bornes et les couleurs des conducteurs du câble de
raccordement correspondent bien au branchement de l'unité intérieure.
 Un branchement incorrect peut faire brûler les pièces électriques de l'installation.
 Attachez le câble de raccordement bien au bornier. Une installation incorrecte peut causer
l'incendie.
 L'attache fixant le câble de raccordement doit être placée impérativement par-dessus
l'isolation. (Un câble mal attaché pet causer les chocs électriques.)
 Réalisez toujours la mise à la terre.

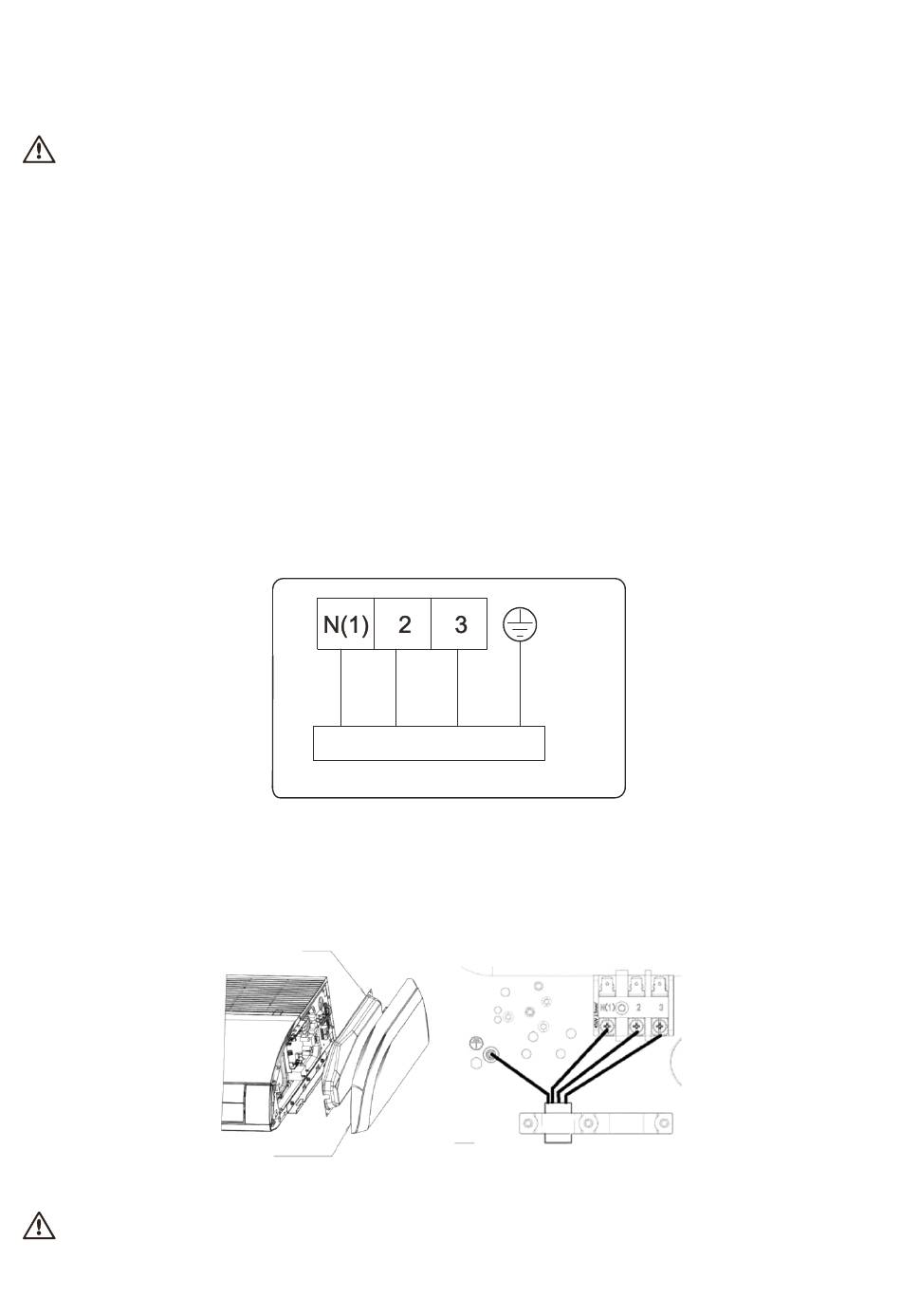

4. Le branchement électrique entre les unités intérieure et extérieure
Unités monophasées (12–24K)
5. Le branchement électrique de l'unité intérieure
Enlevez le capot du côté gauche et le capot du coffret électrique. Branchez les conducteurs
de communication et d'alimentation au bornier.
Capot du boîtier électrique
Capot latéral gauche
ATTENTION
noir marron
bleu
Branchement de l'unité extérieure
Fig. 29
Fig. 30
26
jaune et vert
