Note:

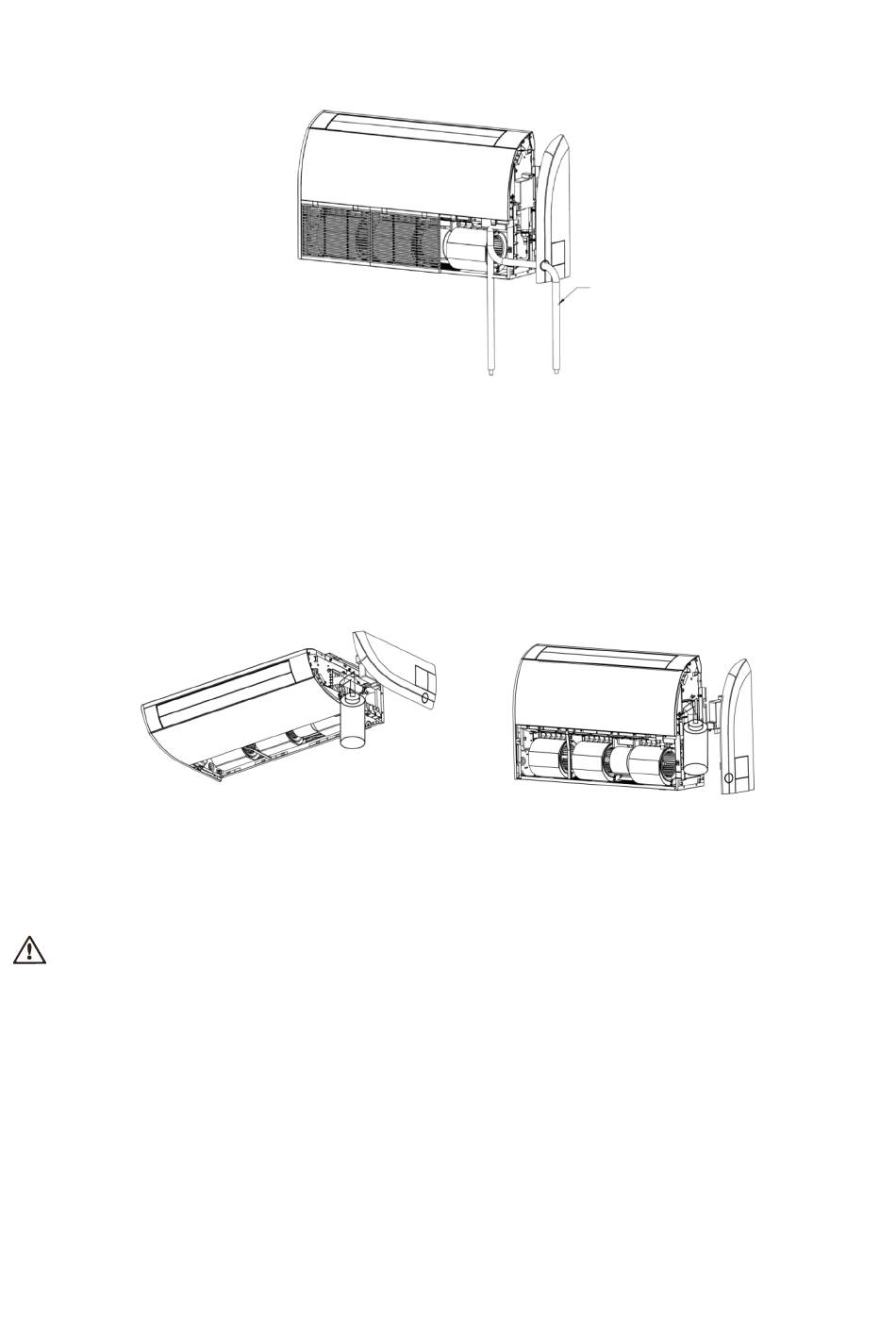

Installez le flexible d'évacuation avec une inclinaison vers le bas, comme indiqué sur l'image ci-
après.
5.4.4 Test des tuyaux d'évacuation
1. Après avoir terminé l'installation, procédez au test d'écoulement libre d'eau.
2. Versez de l'eau dans le bac d'évacuation par le côté droit, comme indiqué sur l'image, pour
vérifier que l'eau s'évacue librement par le flexible d'échappement.
Climatiseur mural sous le
5.5 Raccordement électrique
5.5.1 Instructions pour le raccordement électrique
AVERTISSEMENT:
 Avant toute intervention au niveau des contacts électriques, débrancher tous les circuits
d'alimentation.
 La tension d'alimentation nominale est indiquée dans le tableau 3.
 Avant de mettre l'installation sous tension, vérifiez que la tension du réseau est comprise
bien entre 185–264 V (pour les unités à alimentation par courant monophasé) ou entre 342–
457 V (pour l'alimentation triphasée).
 Pour alimenter, utilisez exclusivement un circuit et une prise dédiés.
 Sur les climatiseurs sans fiche d'alimentation, un disjoncteur doit être installé sur la ligne. Il
faut qu'il s'agisse d'un interrupteur omnipolaire avec une distance d'ouverture des contacts
d'au moins 3 mm.
1. Tuyau par le bas à droite
1. Tuyau par le bas à droite
Fig. 24
plafond
Fig. 25
Flexible d'évacuation

2. 2. Tuyau par la droite

Climatiseur en position
radiateur
