 L'installation de l'unité doit respecter les réglementations en vigueur pour garantir le
fonctionnement fiable du climatiseur dans des conditions de sécurité.
 Le disjoncteur doit impérativement être installé. conformément à la règlementation en vigueur.
ATTENTION
 Le branchement électrique individuel du propriétaire doit être dimensionné pour couvrir les
alimentations de tous les consommateurs y compris celle du climatiseur. Si le courant
nominal du branchement électrique individuel n'est pas suffisant, assurer une mise à niveau
de celui-ci.
 Lorsque la tension du branchement électrique individuel est basse et le climatiseur démarre
avec difficultés, adressez-vous à votre fournisseur d'électricité pour y remédier.
5.5.2 Raccordement électrique
1. En cas de conducteurs à âme massive (figure 26)
a) Couper l'extrémité du câble er dénudez-le à une longueur de 25 mm environ.
b) Dévissez les vis sur les bornes du bornier.
c) À l'aide d'une pince, façonnez cette extrémité du câble en un œil correspondant au
diamètre de la vis du bornier.
d) Une fois cet œil formé, posez le sur le bornier et attachez avec la vis.
2. En cas de conducteurs à âme souple (figure 26)
a) Couper l'extrémité du câble er dénudez-le à une longueur de 10 mm environ.
b) Dévissez les vis sur les bornes du bornier.
c) Sertir une cosse à œil sur chaque conducteur nu.
d) Poser la cosse à œil sur le bornier et le fixer à l'aide de la vis (figure 27)

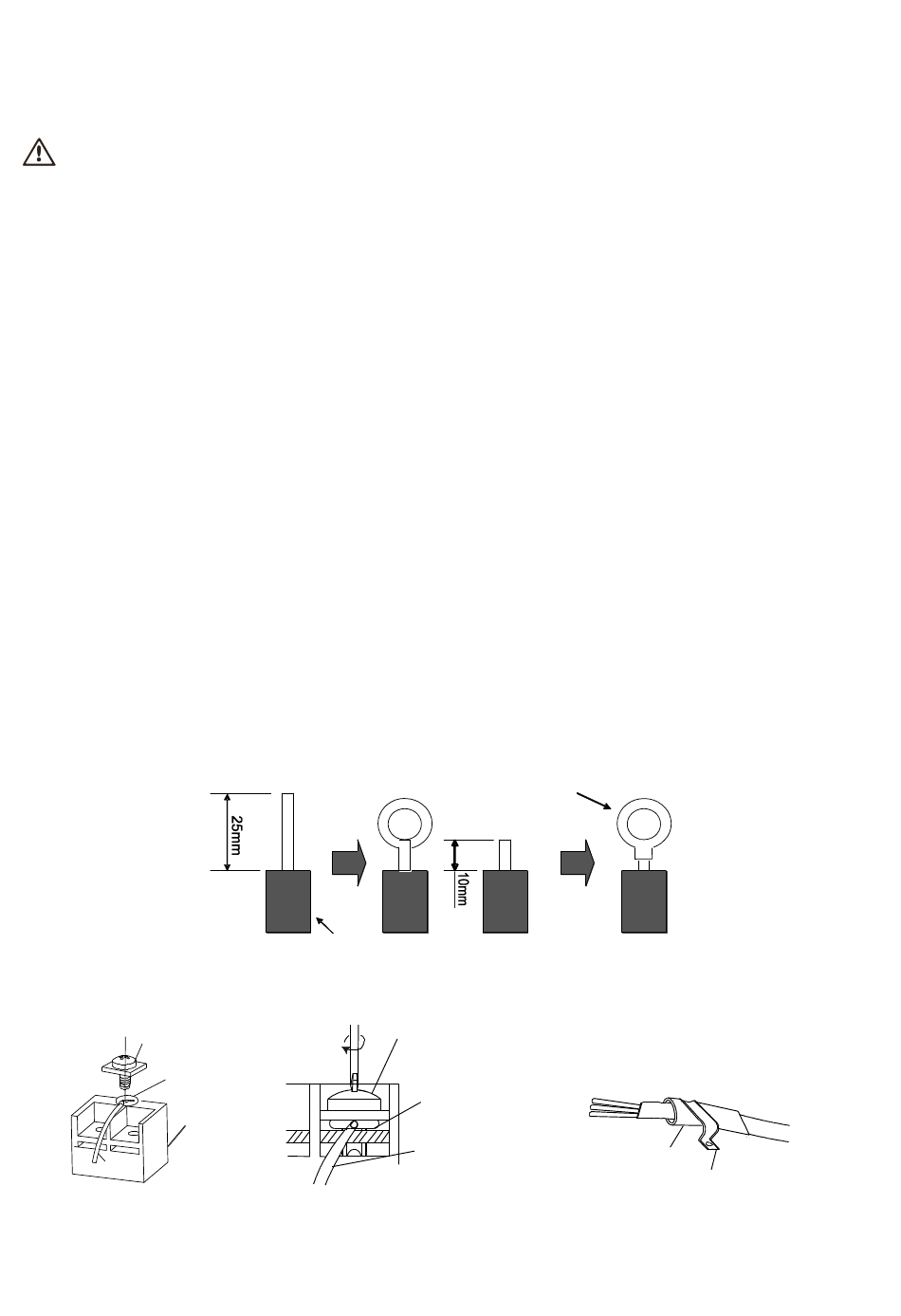

A Conducteur à âme massive
Vis avec rondelle carrée
Cosse à oeil
Bornier
Isolation
Fig. 27
B Conducteur à âme souple
Cosse à oeil
Fig. 26
Vis avec
rondelle carrée
Cosse à oeil
Conducteur
25
Tube d'isolation
Attache du câble
Fig. 28
