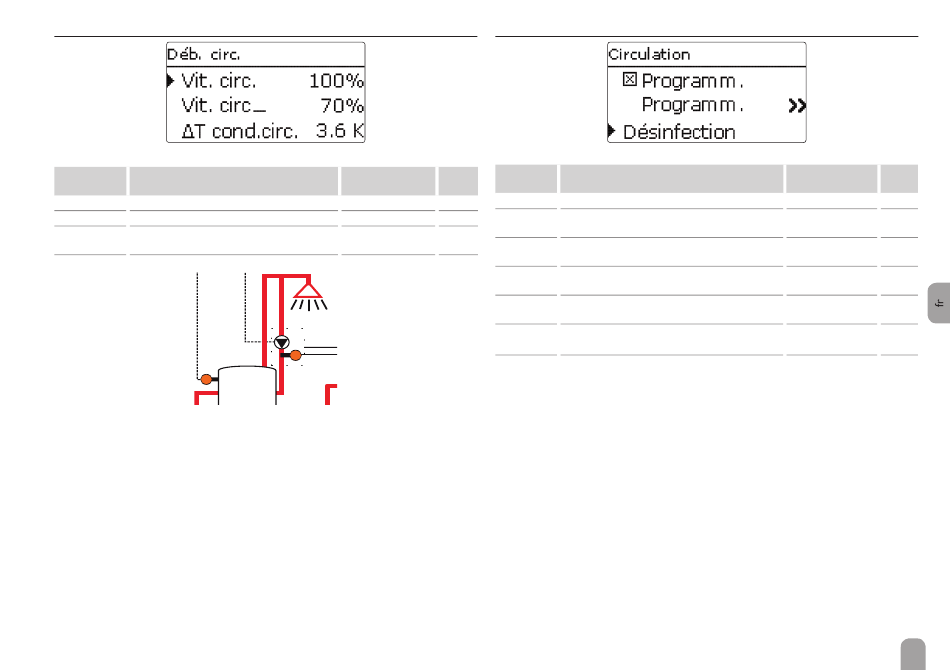

Menu principal / Circulation / Déb. circ.
Paramètre
Signifi cation
Vit. circ.
Vitesse de la pompe de circulation
Vit. min. circ.
Vitesse minimale de la pompe de circulation
∆T cond.circ.
Affi chage de la baisse de température dans la
conduite de circulation
Retour
S1
PWM1
S4
dV
S2
La baisse de température dans la conduite de circulation (début et fi n de la
S3
PWM2
conduite de circulation) peut se réduire en augmentant la vitesse de la pompe
S5
secondaire Vit. circ.
La différence de température actuelle entre les sondes de référence s'affi che dans
R2
∆T cond.circ. Pour que cette différence de température soit conforme aux direc-
tives DVGW, elle doit être inférieure à 5 K. Si elle est supérieure à 5 K, augmentez
la vitesse de circulation.
La différence de température se calcule en différents variantes comme suit :
Variante SUS Sys 1
∆T cond.circ. = Température sonde du chauffage d'appoint Sonde CA - Tempéra-
ture sonde retour du circuit de circulation T-circ. RET
Variantes SUS Sys 2,3
∆T cond.circ. = Température sonde réservoir secondaire T-Puits m - Température
sonde retour du circuit de circulation T-circ RET (S8).
R4
4 (1) A 240 V~
4 (1) A 24V
L'
Gamme de réglage /
Sélection
20 ... 100 %
10 ... 100 %
-
PWM3
R3
Circulation
S8
S9
S7
R_sans
pot.
S6
3.4.3 Désinfection
Menu principal / Désinfection
Réglage
Paramètre
Signifi cation
d'usine
Désinfection Désinfection
100 %
Démarrage
Démarrage manuel de la désinfection
70 %
manuel
-
T-Désinf.
Température nominale de la désinfection
nom.
Durée
Durée de la désinfection
désinf.
Jour désinf.
Sous-menu pour le réglage du jour auquel la dé-
sinfection thermique démarrera automatiquement
Heure
Règlage de l'heure à laquelle la désinfection
désinf.
thermique démarrera automatiquement
retour
Cette fonction sert à endiguer la prolifération des légionelles dans le réservoir
secondaire et dans la conduite de circulation. La fonction Désinfection démarre
automatiquement à l'heure Heure désinf. et le jour Jour désinf. mis au point.
Vous pouvez aussi la faire démarrer manuellement dans le sous-menu Démarrage
manuel.
Dès que la fonction désinfection démarre, le chauffage du réservoir secondaire
s'active. La pompe de circulation se met en route à la vitesse défi nie dans Vit. min.
circ. Pendant le processus de désinfection, la vitesse de la pompe primaire est réglée
en fonction de la valeurT -Désinf. nom. défi nie pour la température de l'eau chaude
(mesurée par la sonde T -EF et T -circ RET).
La désinfection est considérée comme menée à bout lorsque la température me-
surée par les sondes T -EF et T -circ RET dépasse la valeur défi nie pendant toute
la durée Durée désinf. Le chauffage du réservoir et la pompe de circulation se
désactivent et le message Désinf. succès le {date} s'affi che sur l'écran.
La température maximale mesurée par la sonde T -circ RET s'affi che dans le mes-
sage temp. max. de RET circ. = {temp. max} °C.
Gamme de réglage /
Réglage
Sélection
d'usine
Oui, Non
Non
Départ, Annuler
-
60 ... 75 °C
60 °C
30 ... 240 Min
60 Min
-
-
00:00 ... 23:59
01:00
23
