Connexion des armoires de disjoncteurs et des armoires de sectionneurs

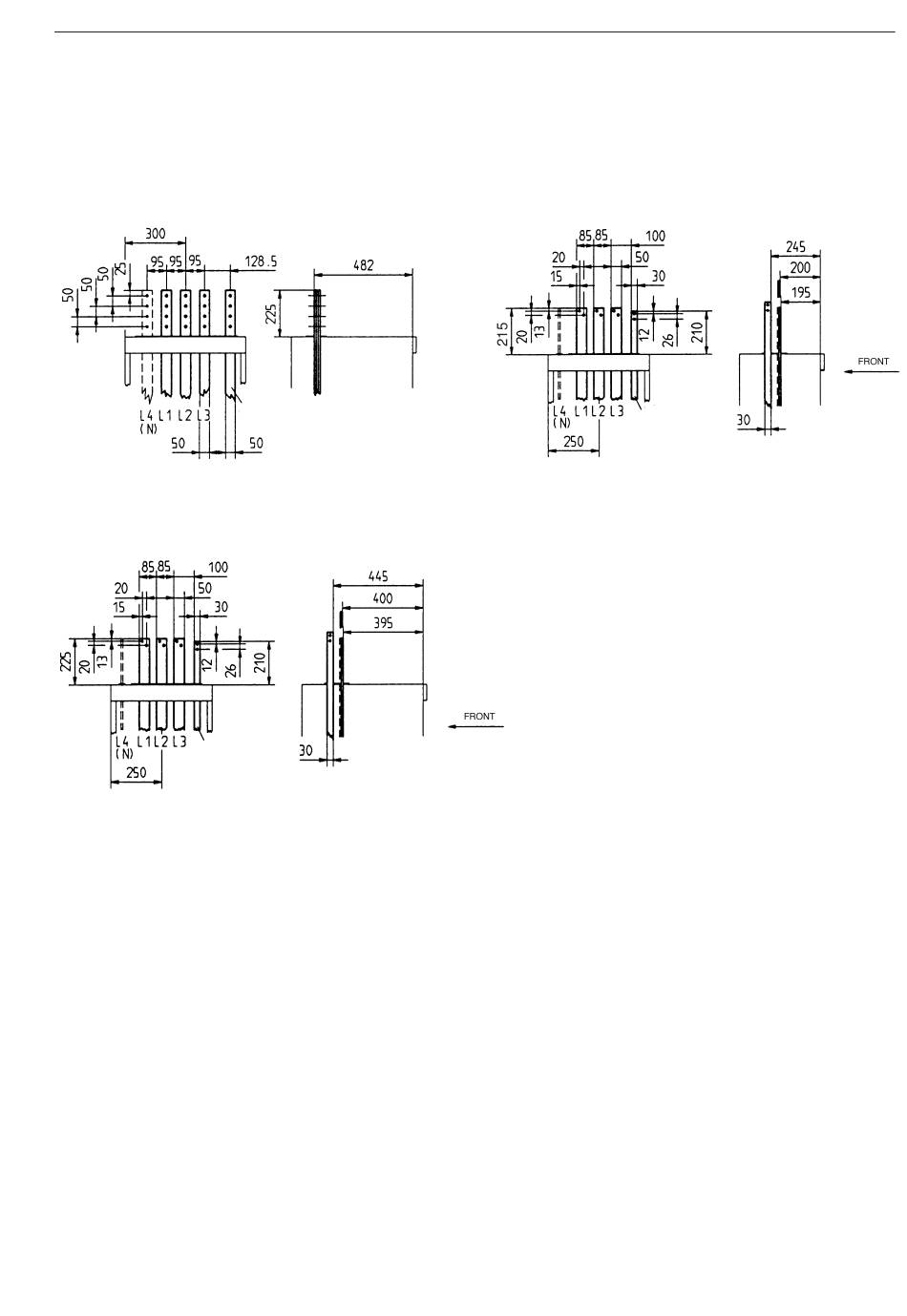

Schémas dimensionnels
Armoire de disjoncteurs, connexion aux barres par dessus
2 barres en // 1600 A
3 barres en // 2000 A
MEGAMAX 1250 – 2000 A
MCCB coulissant 630 – 1600 A
MCCB fixe 630 – 1600 A, coulissant 630 – 800 A
