- Page 1 Instructions pour l'installation, l'utilisation et l'entretien pour tableaux électriques à basse tension MNS R Préliminaire 1TTS 900 001 M 03 01 ABB SACE S.p.A...
-
Page 2: Table Des Matières
Appendice A Boulons et couples de serrage Ce document, y compris les annexes, est de propriété de ABB Sace S.p.A. Toute reproduction ou divulgation, même partielle, du document est interdite sans l'autorisation préalable de ABB Sace S.p.A. ABB SACE S.p.A... -
Page 3: Avant-Propos
(sur demande du client) afin de les adapter à des exigences d'installation particulières. Il est donc toujours nécessaire de se reporter à la documentation ABB Sace mise à jour, surtout en cas de demandes d'éventuelles modifications par rapport aux configurations standard. -
Page 4: Type De Tableau

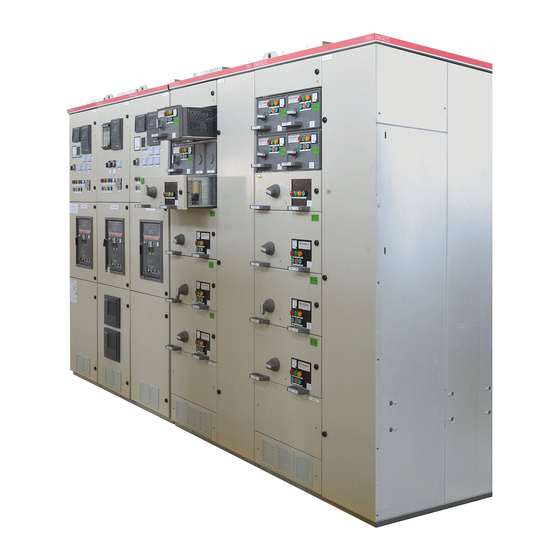

Type de tableau Le tableau Power Center MNS R est composé de compartiments équipés d'interrupteurs de type ouvert et en boîtier, en exécution fixe, amovible et extractible, circuits auxiliaires et de mesure, outre que des systèmes de barres principales et de dérivation. -
Page 5: Structure De Base Du Tableau
• les éventuelles boîtes à bornes La zone barres comprend : • les barres principales • les barres de dérivation La zone câbles comprend : • les câbles d'entrée et de sortie • les accessoires auxiliaires (connecteurs, boîtes à bornes, etc.) ABB SACE S.p.A... -
Page 6: Barres De Dérivation
Les barres de dérivation représentent la connexion entre les barres principales et les unités de sortie Les barres peuvent être reposées en une seule pièce le long de la hauteur totale du compartiment, ou sectionnées à certaines hauteurs pour des exécutions particulières. ABB SACE S.p.A... -
Page 7: Emballage Et Transport
Emballage et transport 3.1 Généralités Les tableaux MNS R sont expédiés en compartiments simples ou en unités d'expédition qui ne dépassent pas 2 mètres de longueur, en tenant compte du type d'appareils équipés et de la place disponible sur le lieu d'installation. -
Page 8: Transport Par Grue
• L’angle entre le câble de relevage et le crochet de la grue ne doit pas être plus de 120° (voir la figure). • Après la repose de l'appareil, il est possible de déposer les chevilles à œillet. • Les trous pour les chevilles à œillet doivent être obstrués à l'aide de bouchons GMN 775 502 P18. ABB SACE S.p.A... -
Page 9: Emmagasinage
• Les modules doivent être stockés dans l'emballage d'origine intact. • Ils ne doivent pas être exposés à des variations de température élevées. • Les caisses doivent être stockées avec le côté supérieur orienté vers le haut. ABB SACE S.p.A... -
Page 10: Installation Et Mise En Place
Lors de la détection du dommage, il est nécessaire de procéder comme suit : • enregistrer immédiatement le dommage visuel sur le document de livraison • informer en temps utile ABB Sace (directement, ou à travers le fournisseur ou le représentant local) •... -
Page 11: Ultérieures Informations Sur L'installation Du Tableau
être ouvertes avec un angle supérieur à 90°. La distance entre l'angle supérieur du compartiment à l'extrémité supérieure et le plafond doit être au minimum de 500 mm pour compartiments en exécution à tenue d'arc (voir la figure). Min. 500 mm AVANT ABB SACE S.p.A... -
Page 12: Fixation À La Base
• fixé aux supports dans un faux plancher. Lors de la repose du châssis de base, observer les indications suivantes : • Le châssis de base doit être aligné et contrôlé par un monteur ABB Sace (demande explicite du client). -
Page 13: Connexion Des Câbles/Barres
à cause des copeaux produits par le perçage. Les surfaces de contact ne nécessitent d'aucun traitement spécial. Pour les couples de serrage de raccord des barres principales, de protection et de neutre, se reporter à l'appendice A. ABB SACE S.p.A... -
Page 14: Degré De Protection
• Eliminer les corps étrangers, tels que les outils, les matériaux d'emballage et les déchets. • Nettoyer les parties isolantes à l'aide d'un chiffon antistatique. Ne pas utiliser de solvants tels que le tétrachlorure de carbone, trichloréthylène ou d'autres hydrocarbures. • Fermer les portes. ABB SACE S.p.A... -
Page 15: Opérations De Contrôle
Si la valeur basse de la résistance d'isolement est due à l'humidité ambiante, activer les dispositifs de chauffage anti-condensation (après avoir effectué les contrôles à l'étape 8 et, éventuellement, en portant au maximum l'étalonnage du thermostat); si nécessaire, utiliser les dispositifs de ABB SACE S.p.A... - Page 16 Une fois que les essais préliminaires ont été effectués, effectuer les opérations suivantes : - ouvrir et sectionner tous les interrupteurs - éliminer toutes les connexions d'essai - fermer toutes les portes des cellules des interrupteurs et de mesure ABB SACE S.p.A...
- Page 17 • alimenter le circuit de commande • désactiver les interrupteurs ( de façon compatible avec les exigences de l'installation), en s'assurant que toute fonction correspondante s'effectue régulièrement • contrôler le fonctionnement correct des outils auxiliaires Respecter les normes générales de sécurité. ABB SACE S.p.A...
-
Page 18: Entretien
• Vérifier les conditions des câbles de puissance en court- circuit • Vérifier les connexions aux bornes de l'interrupteur • Effectuer les opérations indiquées dans le programme d'entretien ABB SACE S.p.A... -
Page 19: Programme D'entretien
Eliminer la poussière à l'aide d'un aspirateur • Remplacer les supports de barre Présence de criques • endommagés (s'adresser à ABB Présence de traces de Sace) décharges superficielles 4. Fentes d'aération Présence de poussière et de saleté Eliminer à l'aide d'un aspirateur 5. - Page 20 4. Automatismes (si présents) Séquence d'utilisation d'une ou de Chercher les causes et intervenir en plusieurs fonctions fonction du schéma fonctionnel S'adresser éventuellement à ABB Sace 5. Dispositifs et circuit de Ouverture ou fermeture des Vérifier l'efficacité des dispositifs de commande à...
-
Page 21: Interventions En Cas D'anomalies De Fonctionnement
3. Formation d'eau de condensation Anomalie du dispositif de chauffage Chercher la cause : si nécessaire, anti-condensation ou du circuit remplacer la résistance anti- d'alimentation correspondant condensation (s'adresser à ABB Sace) 4. Fonctionnement absent des Anomalies des composants Chercher la cause possible en automatismes consultant le schéma fonctionnel du... -
Page 22: Santé Et Sécurité
• Dans le respect des normes en vigueur, toutes les opérations d'installation et d'entretien des tableaux MNS R doivent être effectuées exclusivement par du personnel qualifié. • L'élément du tableau de tension basse à manipuler doit être isolé !!! Même l'alimentation à... -
Page 23: Liste Des Principaux Appareils Contenus Dans Le Tableau
Liste des principaux appareils contenus dans le tableau POS. FABRICANT DESCRIPTION CATALOGUE DE REFERENCE ABB SACE S.p.A... - Page 24 Vis à six pans DIN 931 Vis à six pans DIN 933 Vis à six pans DIN 912 Avec ou sans sécurité ESLOK, catégorie de résistance 8.8 A2G Vis à tête plate GMN 325 116 P... Vis en dotation avec adaptateur SR ABB SACE S.p.A...
