Alignez les 2 flèches de repérage
présentes sur le socle et le détec-
teur puis verrouillez le en tournant
dans le sens des aiguilles d'une
montre.
v
Le détecteur ne peut pas
!
être verrouillé sur son socle
si les piles ne sont pas dans
leurs logements. Ne forcez pas.
Pose de plusieurs détecteurs en réseau
Il est possible d'interconnecter jusqu'à 40 détecteurs entre eux afin de
permettre le déclenchement de l'alarme sur l'ensemble des détecteurs
de fumée de l'habitation.
Vous êtes ainsi sûrs d'être prévenus si la fumée se déclare dans une
pièce éloignée de celle dans laquelle vous vous trouvez.
Après avoir fixé le socle de vos détecteurs (cf. : Fixation), déclipsez
le bornier de connexion.
Bornier de connexion

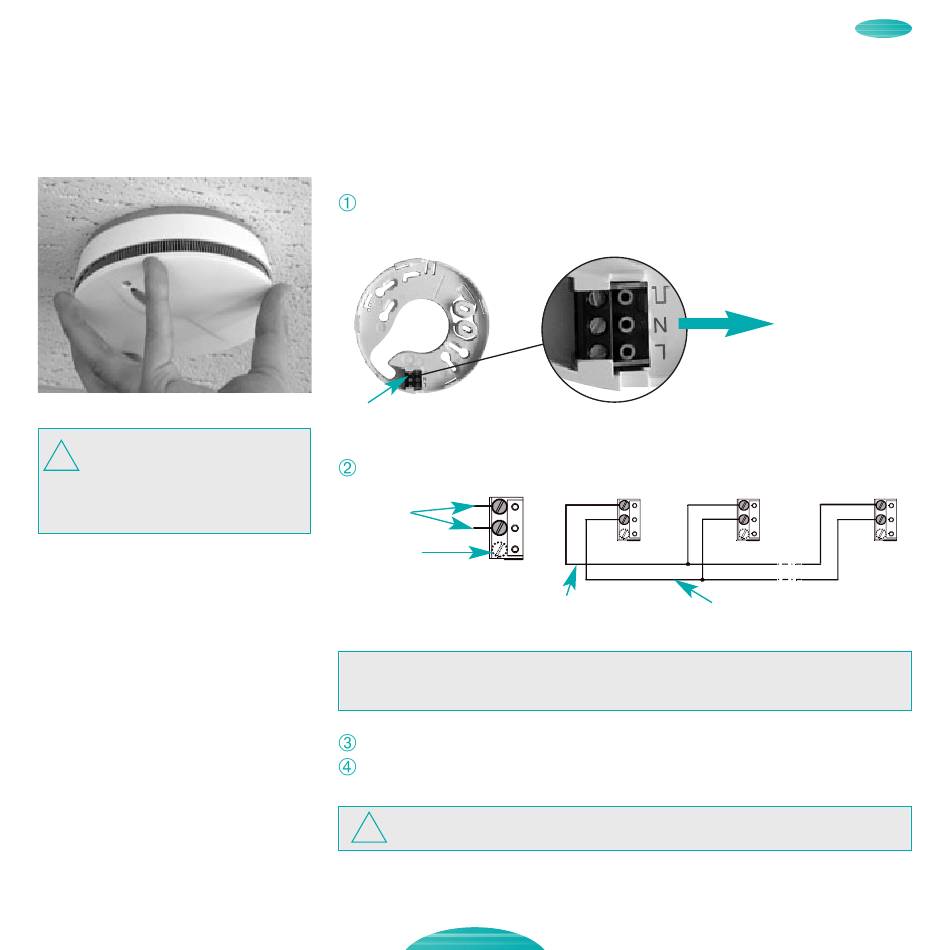

Puis réalisez le câblage suivant :
Borniers
de câblage
Non utilisé
Pour un fil de section de 1,5 mm
ne doit pas dépasser 400 m.
Reclipsez le bornier de connexion sur le support.
Verrouillez le détecteur sur son socle (cf. : Fixation).
Ne raccordez entre eux que des détecteurs de même modèle.
!
7
Signal Masse
la longueur totale du réseau
