Installation du module de réception
C-Stat
AVERTISSEMENT : Pour éviter toute blessure corporelle, veillez à ce que les butées
d'extrémité soient correctement installées et serrées à toutes les extrémités des rails.

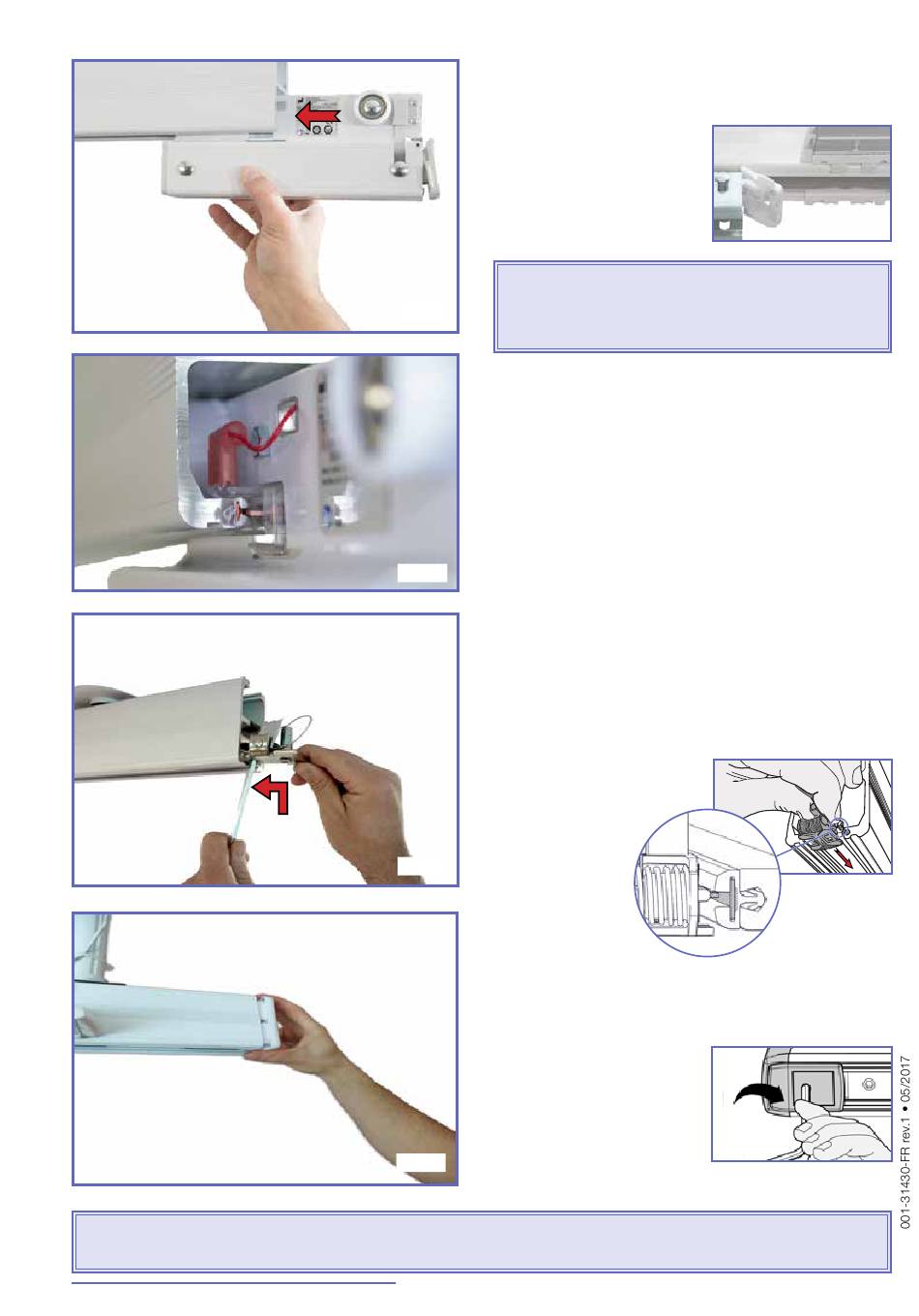

Installation des modules de réception
4) Insérez le module de réception dans le
système Kwiktrak : (Fig. 4)
a. Pour l'écarteur de
rideaux : veillez à
introduire le module de
réception en dirigeant
sa porte vers la station
d'accueil et la station
de charge.
ATTENTION : Pour éviter tout dommage
éventuel du produit, n'ouvrez pas la porte sous
Fig. 4
des accessoires à clipser, tels que station de
charge/détection.
RAPPEL :
Si un module de réception ECS est installé,
pendant la procédure, veillez tout
particulièrement à ce que l'ECS du Maxi Sky 2
Transportable puisse être chargé correctement
après son installation dans le module de
réception ECS.
Lors de l'insertion du module de réception dans
le Kwiktrak, assurez-vous que le boîtier de
contact du module de réception ECS touche les
Fig. 5
lames de contact ECS situées à l'intérieur du
Kwiktrak. (Fig. 5)
5) Replacez la butée d'extrémité dans le rail, à
50 mm (2") de l'extrémité du rail et vissez-la
avec la clé Allen de 6 mm et un couple de
20 Nm (15 lb-pi) : (Fig. 6)
a. Si un boîtier de
contact ECS a
précédemment été
retiré, replacez-le
à l'intérieur des
rails, aussi
Fig. 6
près que
possible de la
butée
C-Stat
d'extrémité.
6) Replacez le capuchon en plastique à
l'extrémité du Kwiktrak : (Fig. 7)
a. Pour replacer le
capuchon en plastique
à l'extrémité du
système ECS Kwiktrak,
utilisez une clé Allen de
6 mm pour serrer la vis
de fixation du
Fig. 7
capuchon en plastique
à l'intérieur du Kwiktrak ;
Curtain Gap
ECS
ECS
7
