17 | Installation des tuyauteries
Guide de référence de l'installateur et de l'utilisateur
62

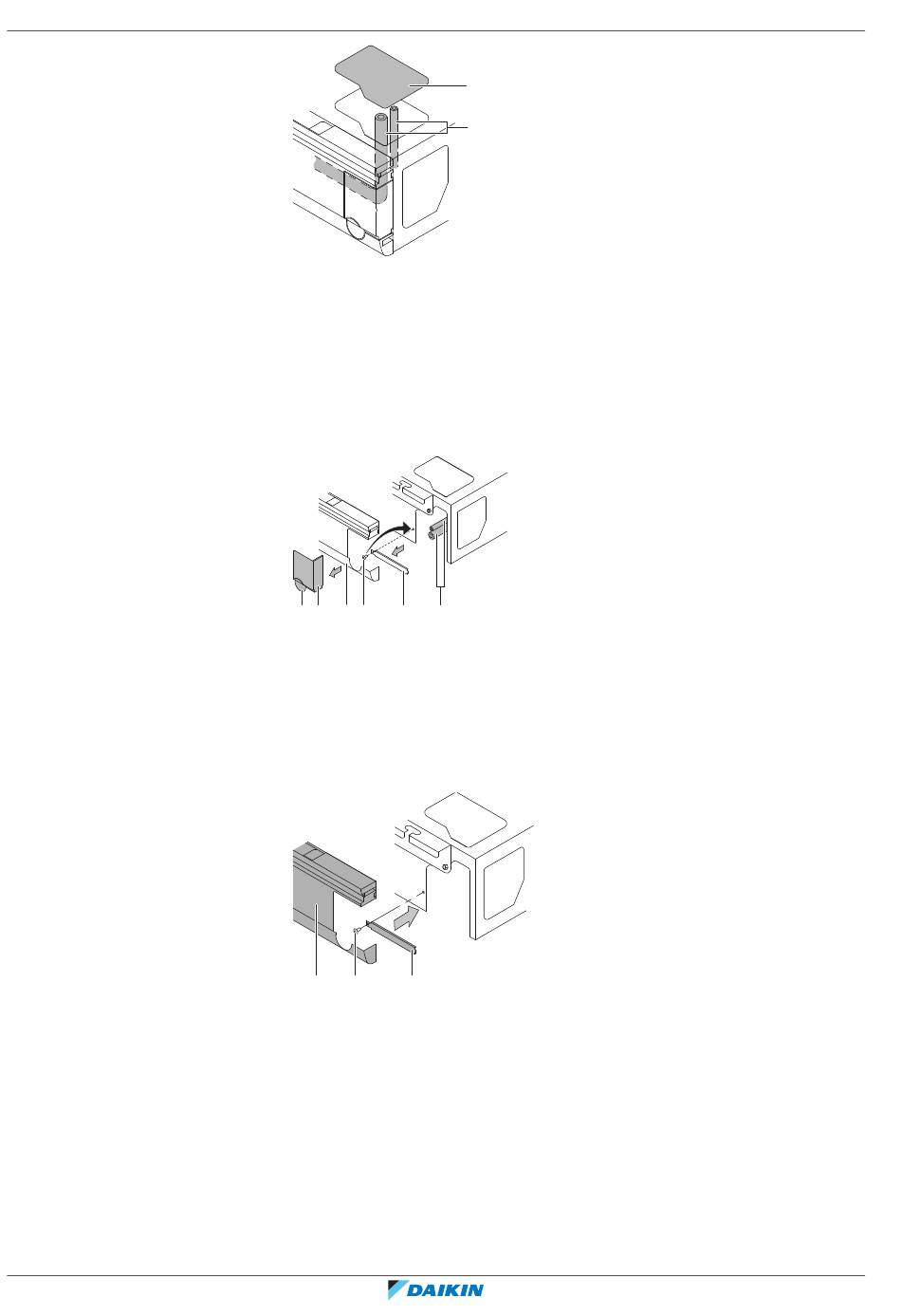

a Tuyauterie de réfrigérant vers le haut
b Couvercle de l'orifice du tuyau supérieur
Tuyauterie de droite
1 Retirez la plaque de renfort sur le côté droit et remettez la vis dans sa position
d'origine sur l'unité intérieure.
2 Retirez le panneau latéral de décoration.
3 Retirez la partie rectangulaire du panneau latéral de décoration.
a b c d e
a Partie ronde
b Partie rectangulaire du panneau latéral de décoration
c Panneau latéral de décoration
d Vis
e Plaque de renfort
f Tuyauterie de réfrigérant de droite
4 Une fois la vidange et la tuyauterie de réfrigérant terminées, remettez la
plaque de renfort (étape facultative) et le panneau latéral de décoration.
c a b
a Vis
b Plaque de renfort
c Panneau latéral de décoration
▪ Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus courte
possible.
▪ Raccords évasés. Branchez le tuyau de réfrigérant à l'unité à l'aide des raccords
évasés.
▪ Isolation. Isolez la tuyauterie de réfrigérant sur l'unité intérieure comme suit:
b
a
f
FXHQ-A
