Guide de maintenance pour l'assistance technique

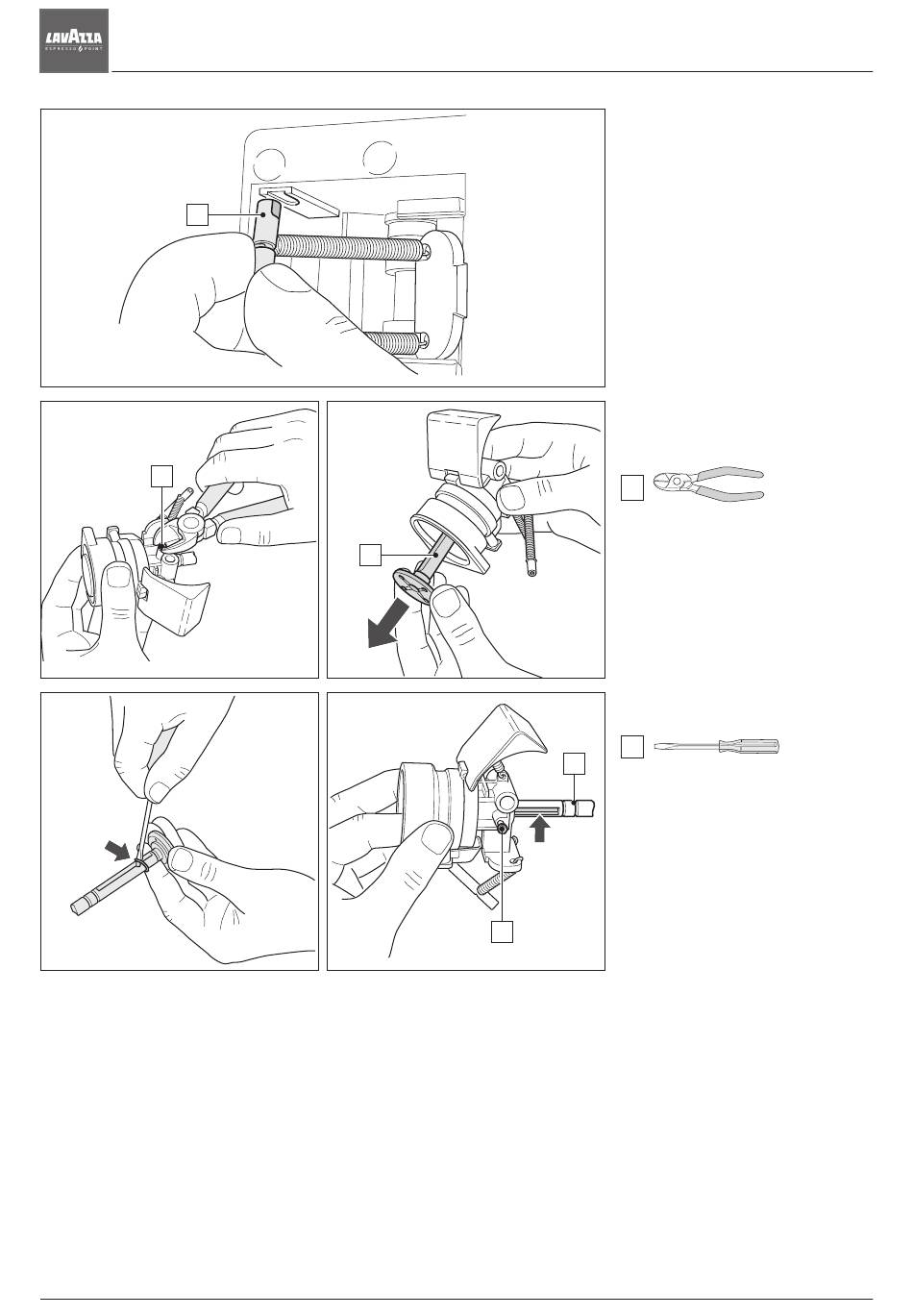

Remarque: sur l'axe (3) vous trou-
verez une rainure qui, lors du re-
montage, devra être positionnée
comme indiqué sur la figure.
3
Retirez les goujons (4), un sur
chaque côté.
4
H
Enlevez l'axe (5) d'éjection de la
5
capsule.
Retirez le joint torique indiqué.
E
5
Remarque: lors du remontage de
l'axe (5) d'éjection de la capsule
vérifiez que les goujons (4) glissent
dans les logements indiqués, si-
tués sur l'axe même.
Pour un remontage correct, effec-
4
tuez les opérations dans l'ordre in-
verse.
12
Code manuel 10062909 / Rel. 0.00 / Novembre 2011
