СОЕДИНЕНИЯ
Все соединения с термостатом должны соответствовать
национальным нормам и выполняться уполномоченными
электриками.
Питание термостата должно подаваться через УЗО на 30 мА и
защищаться от перегрузки через предохранители макс. на 16 А.

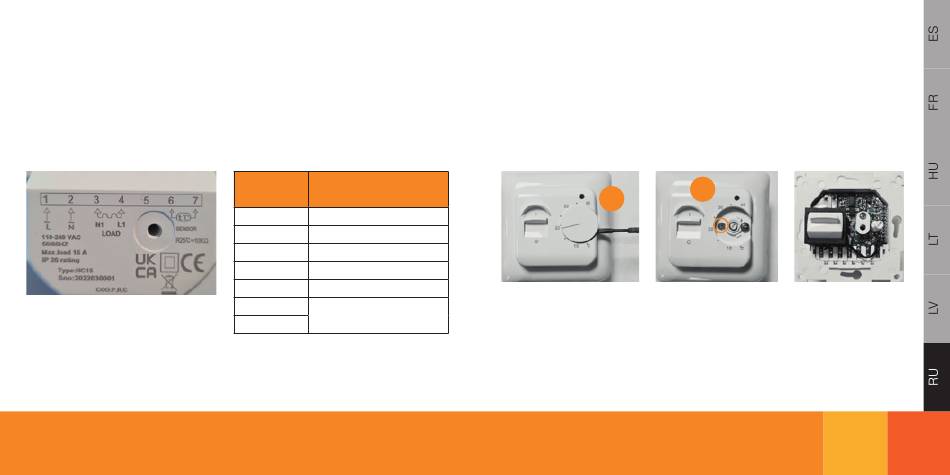

КЛЕММА
ОПИСАНИЕ
№
1
[L] Источник питания
2
[N] Источник питания
3
[N1] Нагрузка
4
[L1] Нагрузка
5
Функция отсутствует
6
Напольный датчик
10 кОм
7
44
Чтобы установить термостат и осуществить доступ к 2
крепежным винтам, необходимо снять переднюю панель.
1. Вставьте плоскую отвертку между циферблатом и передней
панелью, осторожно перемещая отвертку вверх и вниз, пока
циферблат не отсоединится.
2. Открутите винт в середине передней панели и снимите ее.
1
2
