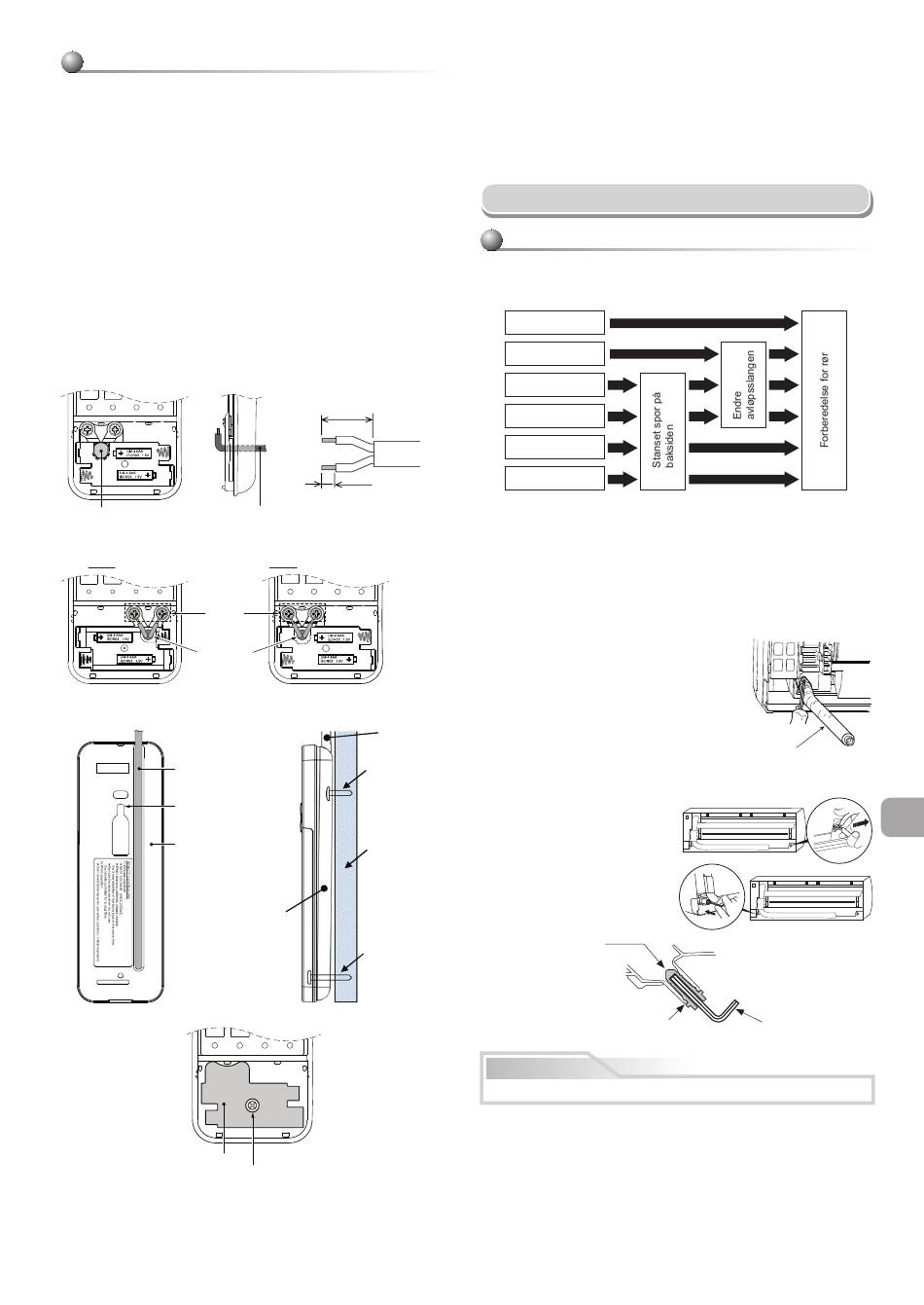

For fjernkontroll
1. Fjern dekselet til fjernkontrollen ved å skli ned og ta den ut.
2. Hvis batterier fi nnes, vennligst ta dem ut. Samtidig bruk av ledning og
batterier kan føre til at batteriene eksploderer.
3. Lag hull for å sette inn kontrolledningen ved å bruke en skrutrekker for å
bryte polyesterarket som vist på fi gur 4.
4. Sett inn kontrolledningen fra baksiden på fjernkontrollen som vist på
fi gur 5.
5. Fest kontrolledningen som vist på fi gur 6 og 7 til klemmen med
medfølgende skruer (stram godt, men ikke over 0,25 N·m (0,03 kgf·m)).
6. Sett inn kontrolledningen gjennom sporet på baksiden av fjernkontrollen
som vist på fi gur 8.
7. Fest medfølgende skrue (Ø3,1×16L) til veggen for å henge
fjernkontrollen som vist på fi gur 9.
8. Marker og arranger hull for å feste underskruen (Ø3,1×25L) som vist på
fi gur 9.
9. Sett fast det batteridekselet som fulgte med tilbehørsvesken, og bruk
den medfølgende skruen (Ø3,1×25L) for å feste batteridekselet til
veggen som vist på fi gur ! (stram godt, men ikke over 0,15 N·m (0,02
kgf·m)).
10. Sette dekselet til fjernkontroll sammen igjen.
4 5
Hull lukket med polyester Kontrollkabel
for å sette inn kontrolledning
7
Type A
Klemme
Kontrollkabel
* Kablingsterminalene kan enten være på høyre side (type A) eller venstre side
(type B), avhengig av fjernstyringen som ble pakket i esken.
Kontrollkabel
Hull for å henge opp
fjernkontroll
Fjernkontroll
8
Batterideksel
6
30 mm
10 mm
* Ledningstørrelse 28-22 AWG
eller 0,08 til 0,32 mm
2
Ytre diameter ikke over 4,7 mm,
lengde på styrestrømleder ikke
mer enn 30 m.
Type B
Kontrollkabel
Skrue (Ø3,1×16L)
for å henge opp
fjernkontroll
Vegg
Fjernkontroll
Skrue (Ø3,1×25L) for
å feste batterideksel
9
!
Skrue
Stram godt, men ikke over
0,15 N·m (0,02 kgf·m)
*Merknad : 1. Det anbefales at du bruker dobbeltisolerende ledning for å
koble fjernkontrollen til klimaanlegget.
2. For betjening over ledning, kan én fjernkontroll kun styre én
innendørsenhet.
3. Med betjening over ledning vil fjernkontrollen gå tilbake
til opprinnelig tilstand (PRESET, TIMER og KLOKKE vil
vende tilbake til opprinnelig tilstand) når brukeren slår av
strømforsyningen til klimaanlegget.
Installasjon av Rør og Avløpsslange
Forming av rør og avløpsslange
* Fordi kondens kan føre til maskinproblemer, må du forsikre deg om
at begge de tilkoblede rørene er isolerte. (Benytt polyetylenskum som
isolasjon.)
Høyre bak
Venstre bak
Venstre under
Venstre
Høyre under
Høyre
1. Stanset spor på baksiden
Kutt ut sporet på venstre eller høyre side på baksiden for tilkobling fra
venstre eller høyre og sporet nede til venstre eller høyre på baksiden for
tilkobling nede med en avbitertang.
2. Endre avløpsslangen
For tilkobling mot venstre, både foran og bak, er det nødvendig å endre
avløpsslangen og pluggen.
Hvordan fjerne dreneringsslangen
• Tømmeslangen kan fjernes ved å fjerne skruen
som fester tømmeslangen og deretter trekke ut
tømmeslangen.
• Når man fjerner tømmeslangen, må man være
oppmerksom på eventuelle skarpe kanter på
stålplaten. Kantene kan forårsake skader.
• For å installere tømmeslangen, fører man inn
tømmeslangen til tilkoblingsdelen kommer i
kontakt med varmeisolatoren, og fester den
deretter med originalskruen.
Hvordan fjerne dreneringsdekslet
Klem sammen dreneringsdekslet
med en nebbtang og dra det ut.
Hvordan feste avløpspluggen
1) Sett inn en umbraconøkkel
(4 mm) i midten av hodet.
2) Sett pluggen på plass.
Ikke benytt smøreolje
(kjølemaskinolje) når du
setter inn avløpspluggen.
Dette fører til lekkasje på
pluggen.
Ikke mellomrom
FORSIKTIG
Fest avløpsstrømpen og pluggen godt, for å unngå at det lekker vann.
9
Avløpsrør
NO
Sett inn en
umbraconøkkel (4 mm).
