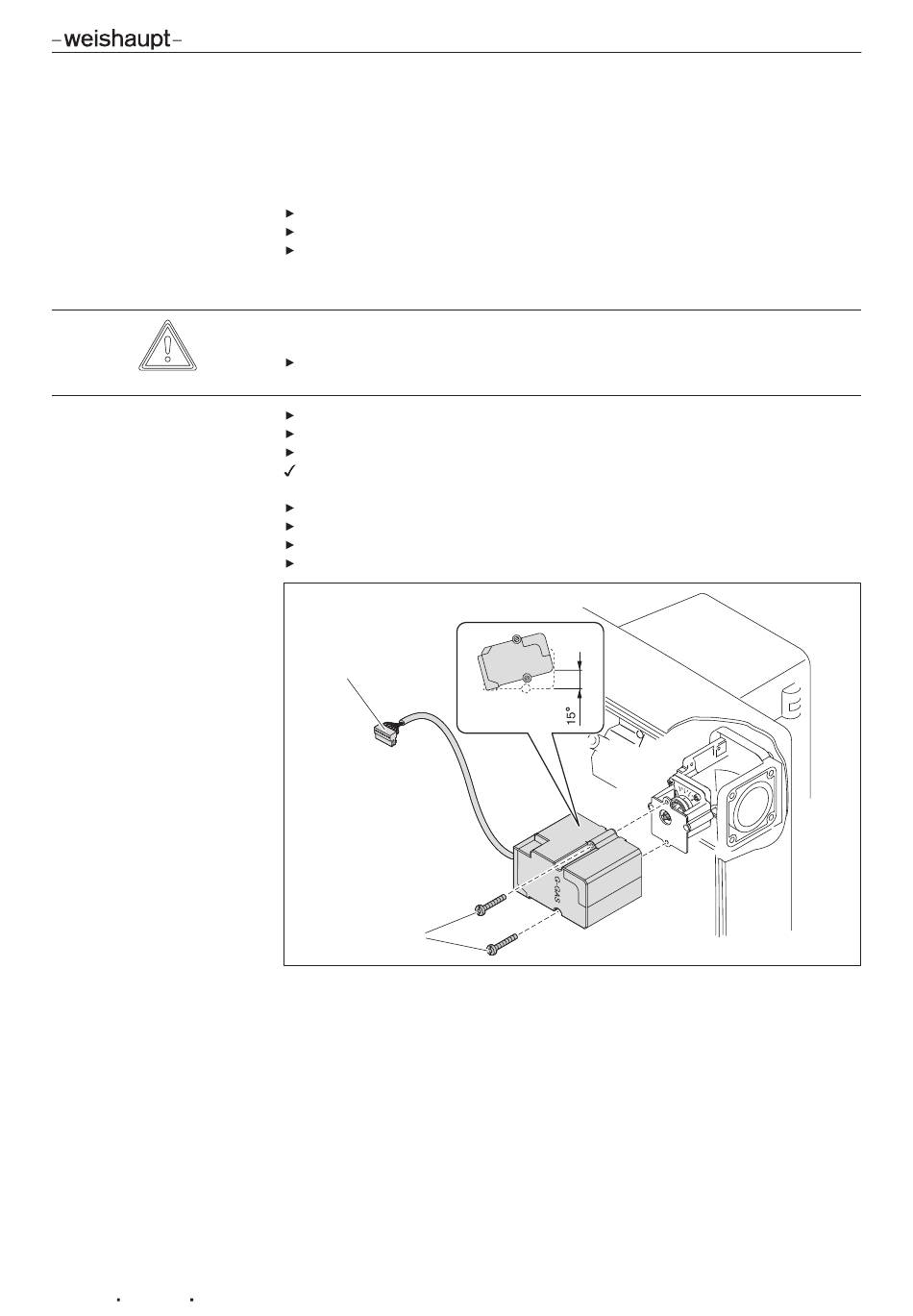

9.15 Démontage et remontage du servomoteur du clapet gaz
Respecter les consignes d'entretien [chap. 9.1].
Démontage
Débrancher le connecteur servomoteur 1 sur le manager de combustion.
Retirer les vis 2.
Retirer le servomoteur.
Remontage
Servomoteur endommagé par déplacement de la rainure
Le servomoteur peut être endommagé.
Ne pas déplacer la rainure manuellement ou à l'aide d'outils.
Raccorder le connecteur 1 sur le manager de combustion.
Débrancher la fiche n° 7 avec shunt sur le manager de combustion.
Rétablir l'alimentation électrique.
Le manager de combustion contrôle le servomoteur et se positionne au point de
référence.
Couper l'alimentation électrique.
Mettre le servomoteur en place tourné d'env. 15°.
Fixer le servomoteur.
Brancher la fiche n° 7 avec shunt sur le manager de combustion.
