1.
Débranchez la cosse négative de la batterie. Facilitez l'accès jusqu'aux feux arrières.
2.
Percez un trou de 11 mm sous le feu arrière droit et un trou de 13 mm sous le feu arrière gauche ou utilisez un trou existant. Enlevez avec
attention les échardes de métal autour du trou et apppliquez un peinture anti-corrosion sur les bordures. Placez les passe-fils dans les trous.
3.
Menez le fil marron/blanc depuis la batterie via l'intérieur du coffre jusqu'à la prise. Montez la cosse circulaire sur le pôle positif de la batterie.
Fixez le fusible avec le capuchon seulement après avoir effectué les connexions de la prise.
Attention aux parties tranchantes!!
4.
Menez la terminaison du faisceau ayant des fils de couleur marron et verte depuis le feu arrière droit via le passe-fils droit jusqu'à la prise et
menez l'autre faisceau depuis le feu arrière gauche via le passe-fils gauche jusqu'à la prise. Fixez les deux faisceaux électriques à l'aide des
bandes d'attaches livrées sous le véhicule.
Attention à la chaleur dégagée par les gaz d'échappement.
5.
Poussez la protection de caoutchouc sur les faisceaux électriques.

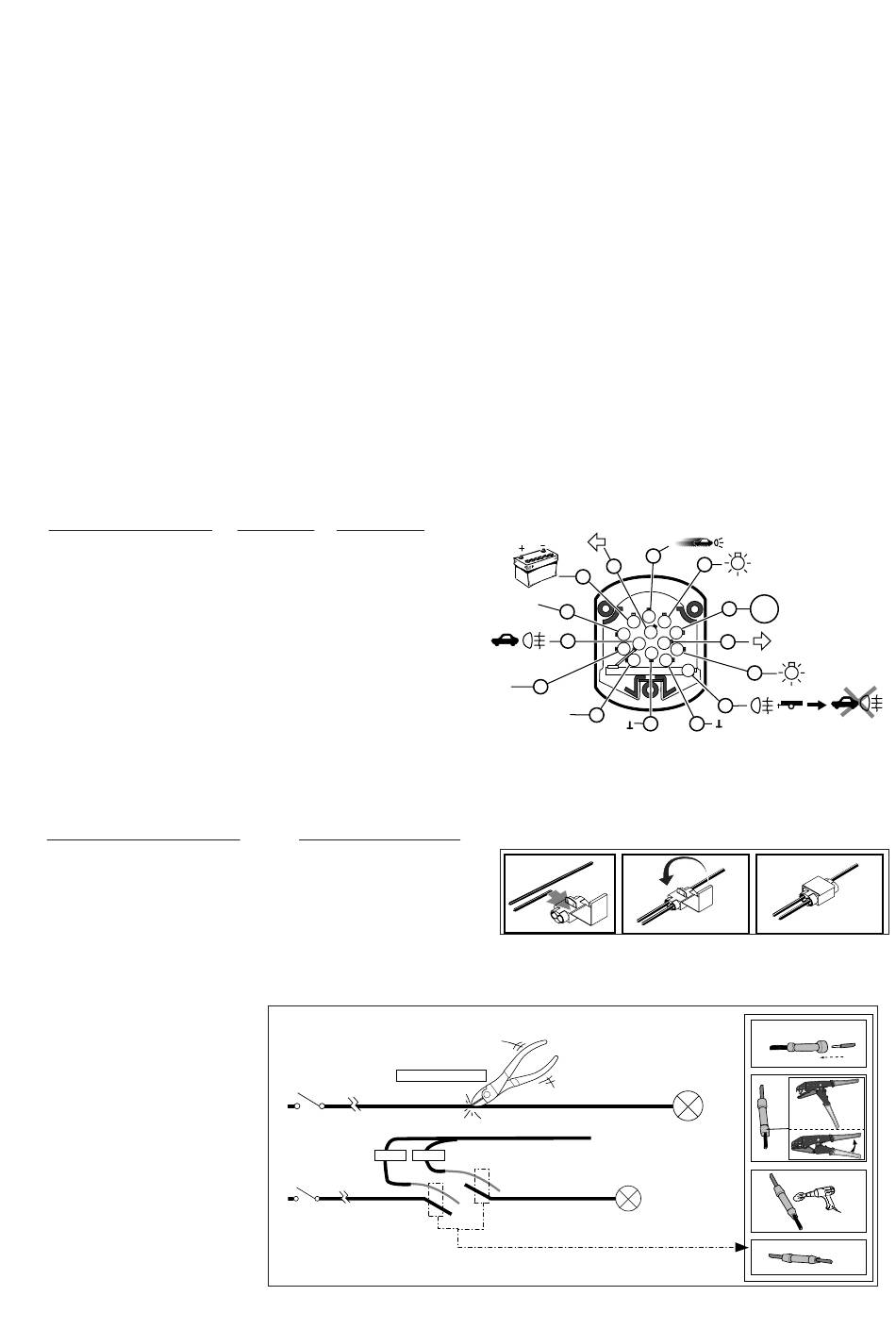

Faîtes sortir les fiches de contact du socle de la prise et connectez les fils comme indiqué ci-dessous:
Fonctions de la remorque:
Clignotant gauche
Feu de brouillard
Feu de brouillard
Masse 1-8
Clignotant droit
Feu arrière droit
Feux de stop
Feu arrière gauche
Phare de recul
Alimentation continue
Masse 9-12
6.
Les autres fils du faisceau sont à connecter à l'aide des fiches de connexion auto-dénudantes livrées comme indiqué ci-dessous:
*Contrôlez les fonctions électriques des feux arrières à l'aide d'un détecteur de tension.
Couleur du faisceau électrique
Vert
Marron
Jaune
Bleu
Rouge
Noir
Gris
Noir/Rouge
Branchez les deux fils blancs à la
masse du véhicule.
7.
Montez la prise sur le support du cro-
chet d'attelage.
Connectez le cable de masse à la
batterie.
Contrôlez l'installation électrique avec
la remorque/caravane accouplée.
Remontez les pièces détachées
©ECS2000
INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D'ATTELAGE
CONFORME A LA NORME DIN/ISO 11446 PRISE 13-P
FORD TRANSIT 1985-1994 / 1994-
FORD COURIER 1992-
Reference: FOR-923-B
Contact No.:
Couleur de fil:
1 (L)
jaune
2 (54-G)
bleu
2a (54-G)
gris
3 (31)
blanc 2,5 mm
4 (R)
vert
5 (58-R)
marron
6 (54)
rouge
7 (58-L)
noir
8
noir-rouge
9
marron-blanc 2,5 mm
13
blanc 2,5 mm
Connexion sur le véhicule
Clignotant, droit (Fig.1)
Feu arrière droit (Fig.1)
Clignotant gauche (Fig.1)
Feu de brouillard gauche (Fig.2)
Feu de stop gauche (Fig.1)
Feu arrière gauche (Fig.1)
Feu de brouillard gauche (Fig.2)
Feu de recul gauche (Fig.1)
Cable du feu de brouillard
Interrupteur du feu de brouillard
bleu
Interrupteur du feu de brouillard
Fig.2
FOR-923-B-F
170200L
9
X
10
2
2
X
11
X
2
2
1
gris
Reverse
8
7
1
6
STOP
8
9
7
1
6
10
4
4
2
11
5
3
12
13
2a
5
2a
12
3
13
2
3
1
2
Feu de brouillard
3
Feu de brouillard
4
Fig.1
A
B
REVISIE 0
