PLANEE EL CABLEADO ELÉCTRICO
Instalación del ventilador interior
El sistema de ventilación de tiro descendente interior requiere
1.
4 AMPERIOS y un circuito de 120 VCA y 60 Hz.
2. La unidad tiene un cordón eléctrico de 45,7 cm (18") con una
clavija de tres patas. Planee colocar un tomacorriente con
conexión a tierra en un lugar que el cordón eléctrico de la
unidad pueda alcanzar.
IMPORTANTE: UBICACIÓN DEL TOMACORRIENTE
ELÉCTRICO:
Si el modelo DD0130SS se va a instalar en un gabinete de 76,2
cm (30") de ancho...cabinet...
o el modelo DD0136SS se va a instalar en un gabinete de
91,4 cm (36") de ancho...
o el modelo DD0148SS se va a instalar en un gabinete de
122 cm (48") de ancho...
...el tomacorriente no se puede instalar en la pared
posterior del gabinete.
En estos casos, la anchura del tiro descendente cubre casi la
totalidad de la anchura de la pared posterior del gabinete. Debe
hacer cualquiera de lo siguiente:
• montar la caja eléctrica en una pared lateral o en
el piso del gabinete
- a una distancia mínima de 30 cm (12") de la pared posterior.
• montar la caja eléctrica al montante de la pared que está
detrás del gabinete, en donde no quedará cubierto por el
tiro descendente. Luego proporcione un orificio de separación
en la pared posterior del gabinete.

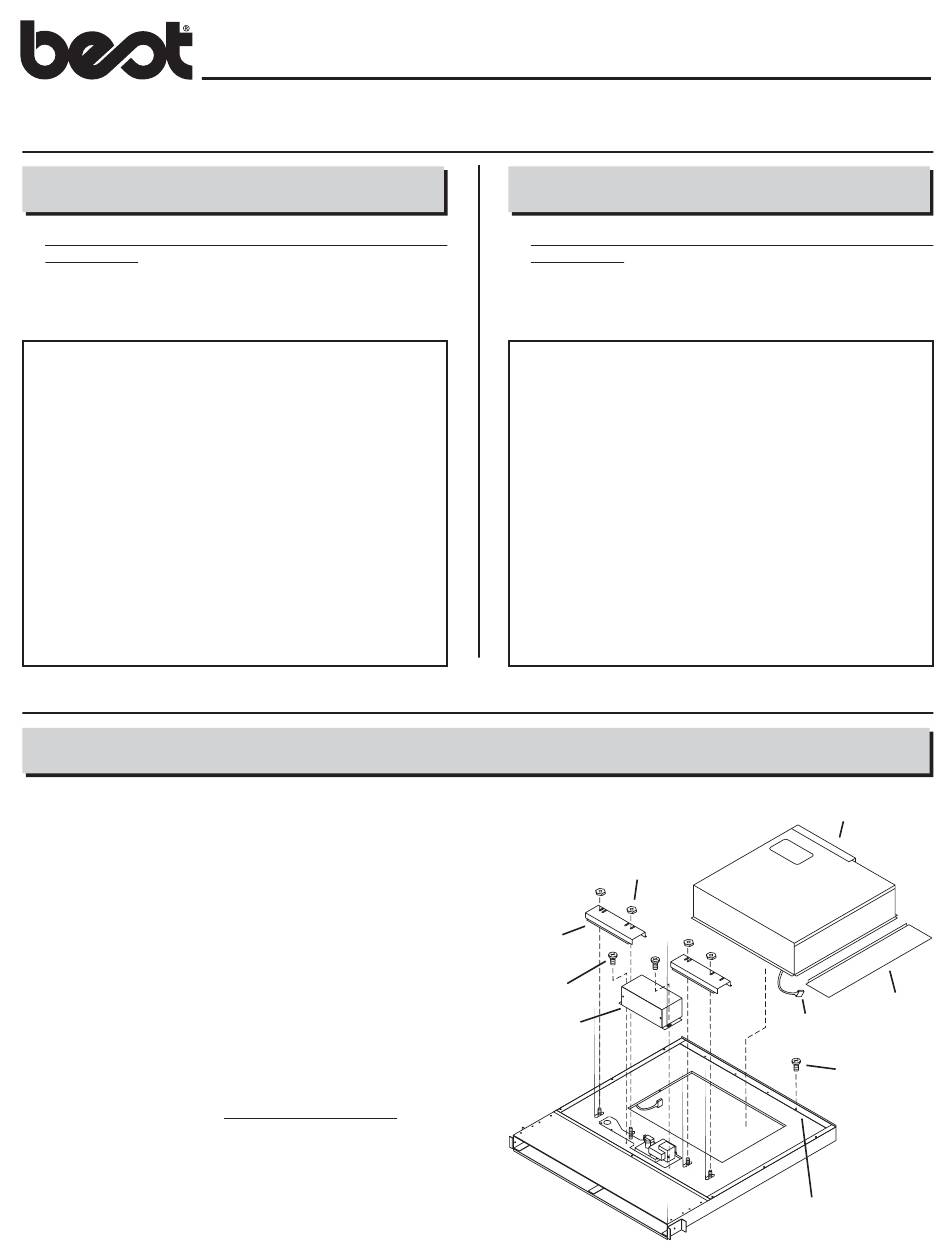

PREPARE EL TIRO DESCENDENTE
Instalación de la conexión del conducto del ventilador interior/exterior
El tiro descendente se envía con el conectador del conducto
orientado hacia el fondo de la unidad. Si desea cambiar esta
orientación siga los pasos que se indican a continuación:
Coloque el tiro descendente sobre su parte posterior sobre
1.
una mesa o una superficie de trabajo plana.
Quite las 4 tuercas y los 2 canales de sujeción.
2.
3. Quite 2 tornillos y la cubierta del motor de engranaje.
4. Cuidadosamente coloque el ventilador debajo del reborde
inferior del tiro descendente con la descarga de 8,3 x 25,4
cm (3¼" x 10") (8,3 x 35,6 cm (3¼" x 14") para ventiladores
exteriores) orientada hacia la dirección deseada.
5. Conecte el enchufe del motor.
Vuelva a colocar la cubierta del motor de engranaje y los 2
6.
tornillos autorroscantes.
7. Vuelva a colocar los 2 canales de sujeción y apriete
ligeramente las 4 tuercas, no las apriete totalmente.
Deslice el ventilador a la izquierda o a la derecha hasta la
8.
posición deseada. Use la placa de cubierta (suministrada)
para cerrar cualquier espacio abierto.
Apriete las 4 tuercas para fijar la parte superior del ventilador.
9.
Coloque tornillos adicionales (se suministran) a través del
reborde inferior para fijar la parte inferior en el ventilador.
Ventiladores de tiro descendente
Instalación del ventilador exterior
El sistema de ventilación de tiro descendente exterior requiere
1.
6 AMPERIOS y un circuito de 120 VCA y 60 Hz.
2. La unidad tiene un cordón eléctrico de 45,7 cm (18") con una
clavija de tres patas. Planee colocar un tomacorriente con
conexión a tierra en un lugar que el cordón eléctrico de la
unidad pueda alcanzar.
IMPORTANTE: UBICACIÓN DEL TOMACORRIENTE
ELÉCTRICO:
Si el modelo DDEX30SS se va a instalar en un gabinete de 76,2
cm (30") de ancho...cabinet...
o el modelo DDEX36SS se va a instalar en un gabinete de
91,4 cm (36") de ancho...
o el modelo DDEX48SS se va a instalar en un gabinete de
122 cm (48") de ancho...
...el tomacorriente no se puede instalar en la pared
posterior del gabinete.
En estos casos, la anchura del tiro descendente cubre casi la
totalidad de la anchura de la pared posterior del gabinete. Debe
hacer cualquiera de lo siguiente:
• montar la caja eléctrica en una pared lateral o en
el piso del gabinete
- a una distancia mínima de 30 cm (12") de la pared posterior.
• montar la caja eléctrica al montante de la pared que está
detrás del gabinete, en donde no quedará cubierto por el
tiro descendente. Luego proporcione un orificio de separación
en la pared posterior del gabinete.
DESCARGA DE 8,3 x 25,4 cm (3¼" X 10") (8,3 x 35,6 cm
(3¼" X 14") PARA VENTILADORES EXTERIORES)
TORNILLOS
CANALES DE
FIJACIÓN
TUERCAS
CUBIERTA DEL
MOTOR DE
ENGRANAJE
Downdraft Ventilators
Página 18
VENTILADOR
PLACA DE
CUBIERTA
ENCHUFE
DEL MOTOR
TORNILLOS
ADICIONALES
REBORDE
INFERIOR
