Návod k obsluze a montáži
M icí a monitorovací relé, ada CM

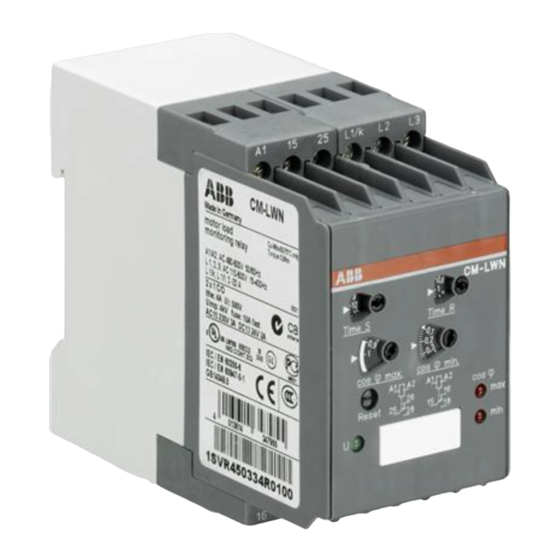

Relé CM-LWN pro monitorování ú iníku cos ϕ
ada monitorovacích relé ABB CM monitoruje a m í krom
systém také teplotu a zatížení motoru, izola ní odpor a výšku hladiny/úrove pln ní.
P ístroj smí být instalován pouze pracovníky s odpovídající kvalifikací.
I
5
3
7
2
II
1 4 5 3 2
4
6
4
1
2
5
3 1
proudu, nap tí a trojfázových
I
elní pohled s ovládacími prvky
1 = Zapojení
2 = LED indikátory provozního stavu
U (zelená): napájecí nap tí
cos ϕ max. ( ervená): p ekro ení nastavené hodnoty
cos ϕ min. ( ervená): pokles pod nastavenou hodnotu
3 = Nastavení aktiva ní hodnoty cos ϕ max.
4 = Nastavení aktiva ní hodnoty cos ϕ min.
5 = Nastavení prodlevy p i rozb hu S
6 = Nastavení prodlevy p i odezv R
7 = Tla ítko zp tného nastavení (Reset)
II
P ipojovací schéma
1 = A1, A2
Napájecí nap tí
2 = L1/k, L2, L3
M icí vstupy nap tí
3 = L1/k, L1/l
M icí vstupy proudu
Pracovní kontakt cos ϕ min.
4 = 15, 16, 18
Pracovní kontakt cos ϕ max.
5 = 25, 26, 28
esky
konstruk ní ší ka 45 mm
