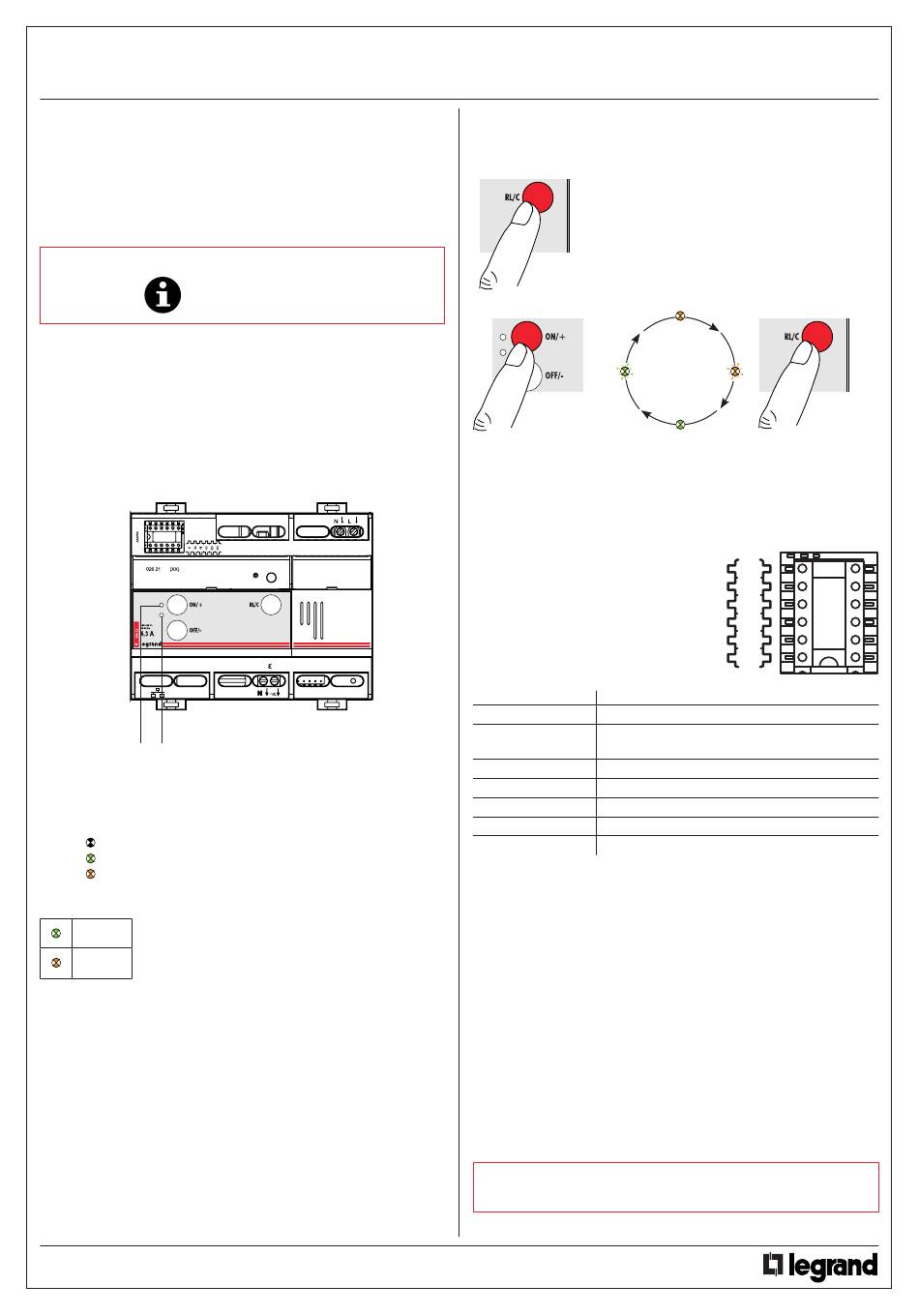

Contrôleur - 1 circuit variation 1000 W
- toutes Charges
5. PARAMétRAgE
Configuration du produit dans un système :
- Manuelle par la méthode Push and Learn
- Virtuelle par packs logiciels
- Physique par cavaliers
Pour un paramétrage détaillé des détecteurs digitaux compatibles de
l'offre, consultez les fiches techniques concernées
nota : L'ensemble des informations techniques sont disponibles sur
www.legrandoc.com
6. FOnCtIOnnEMEnt
Par défaut, le produit reconnaît automatiquement la charge dès
l'activation de la voie concernée.
Dans certains cas, cette reconnaissance ne s'effectue pas.
Il est possible de forcer en manuel ce mode de fonctionnement.
Visualisation du type de charge
Voyant état
Voyant type
de charge
de charge
Voyant état de charge
2 voyants affichage état charge 1
: Charge OFF
: Charge ON (1% à 100%)
: Défaut de court circuit de charge
Voyant type de charge
Inductif
Capacitif
touches de commande
ON/+ commande charge :
Appui court : ON
Appui long : Var+
OFF/- commande charge :
Appui court : OFF
Appui long : Var-
Fiche technique : F00983FR/01
SOMMAIRE
Référence(s) : 0 026 21
6. FOnCtIOnnEMEnt (suite)
Forçage manuel du type de charge
< 1 s
< 1 s = ON
7. COnFIgURAtIOn
7.1 Configuration physique
- A [1-9] et PL [1-9] donnent l'adresse
de l'actionneur
- G1 ; G2 et G3 [1-9] : donnent le numéro
du groupe de l'actionneur
- MOD ou M [1-4 ; PUL ; SLA] : donne le
mode de fonctionnement des actionneurs
configurés :
Valeur MOd ou M
SLA
PUL
0
1
2
3
4
7.2 Configuration virtuelle
Le détecteur est programmé via le logiciel Virtual configurator qui
permet de modifier/programmer l'ensemble des paramètres du
détecteur.
7.3 Configuration lighting Management
- Push'n Learn
8. EntREtIEn
Ne pas utiliser : acétone, dégoudronnant, trichloréthylène.
Tenue aux produits suivants : - Hexane (En 60669-1),
AttEntIOn : Pour l'utilisation de produits d'entretien spécifiques
Mise à jour le : 01/03/2013
< 1 s
< 1 s
Capacitif
Inductif
Capacitif
forcé
forcé
Inductif
< 1 s
< 1 s
G3
G2
G1
PL
Modalité
Configuration en esclave
Ignorer les commandes générales
et d'ambiance
Lumière
Tempo extinction 1 min
Tempo extinction 2 min
Tempo extinction 3 min
Tempo extinction 4 min
- Alcool à brûler,
- Eau savonneuse,
- Ammoniac dilué,
- Eau de Javel diluée à 10%,
- Produit à vitre.
autres, un essai préalable est nécessaire.
Créée le : 20/12/2010
10 s = validation
< 1 s = sortie du mode
forçage sans
enregistrement
M
A
3/4
