Tension D'alimentation; Fonctionnement - Lutron HOMEWORKS QS Serie Caractéristiques Techniques

Interface de contrôle QSE-IO
Câblage (suite)

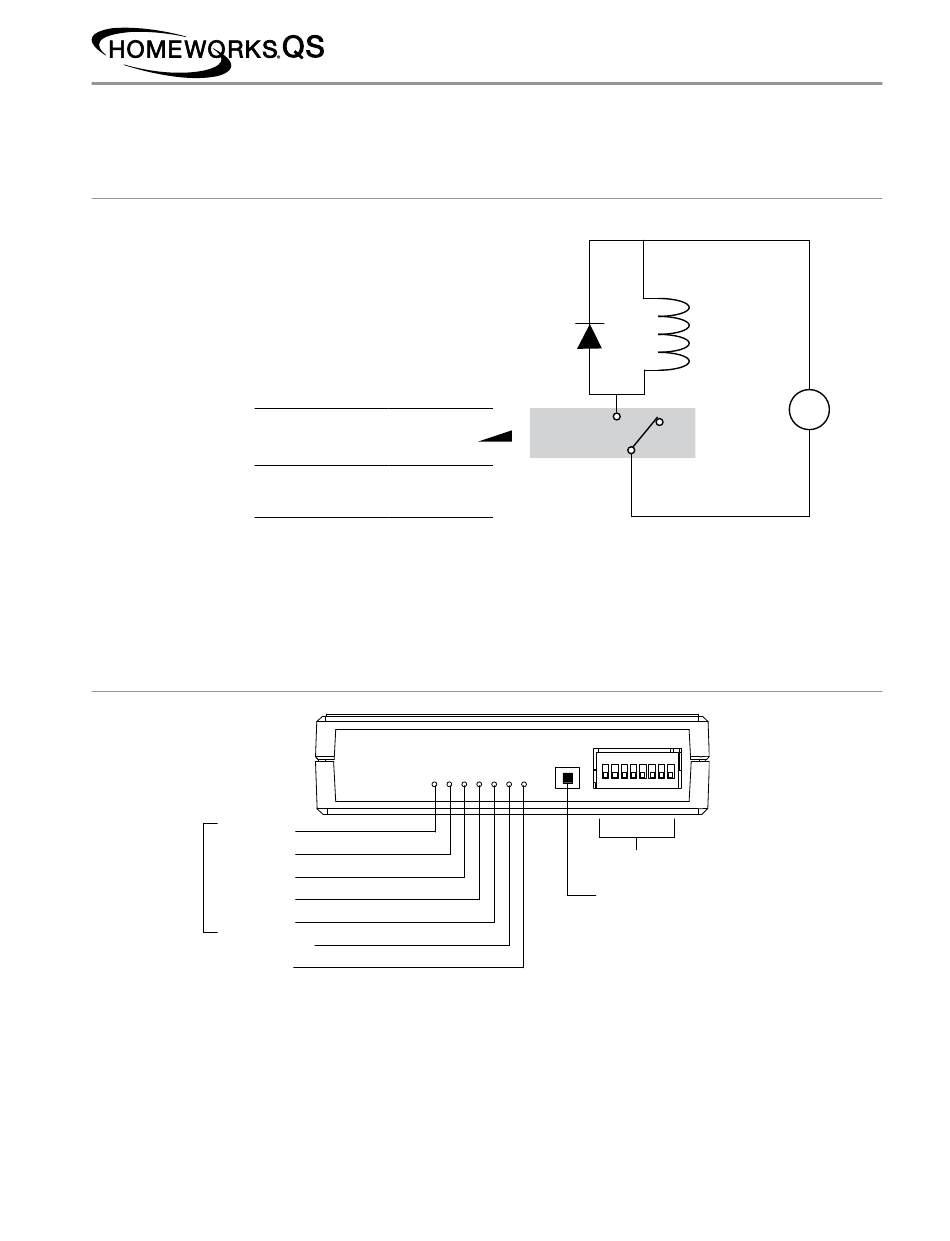

Contrôle des charges inductives débridées
L'interface de
contrôle QSE-IO
n'est pas conçue
pour contrôler les
charges inductives
débridées (ex. :
relais, solénoïdes,
moteurs). Pour
contrôler ce type
d'équipement, une
diode de protection
doit être utilisée
(tension continue
uniquement).

Fonctionnement

LED 1 : CCO 1
Remarque : La
LED 2 : CCO 2
LED s'allume
lorsque la CCO
LED 3 : CCO 3
NO (contact
LED 4 : CCO 4
normalement
ouvert) est fermée.
LED 5 : CCO 5
LED 6 : Non utilisé
LED 7 : État
|
6 Lutron
®
caractéristiques techniques
Tension Charge
d'alimentation résistive
0 – 24 V- 1,0 A
0 – 24 V~ 0,5 A
1 2 3 4 5 6 7
Diode de
protection
(requise pour
les charges
inductives)
NO
Sortie QSE-IO
R
Commutateurs DIP
(non utilisés dans les systèmes HomeWorks
Bouton de programmation (utilisé pour activer l'appareil)
Assistance technique : États-Unis 800.523.9466
369640a 07.04.12
Charge
inductive
+
24 V-
maximum
–
NC
QS)
®
Europe +44.(0)20.7680.4481
