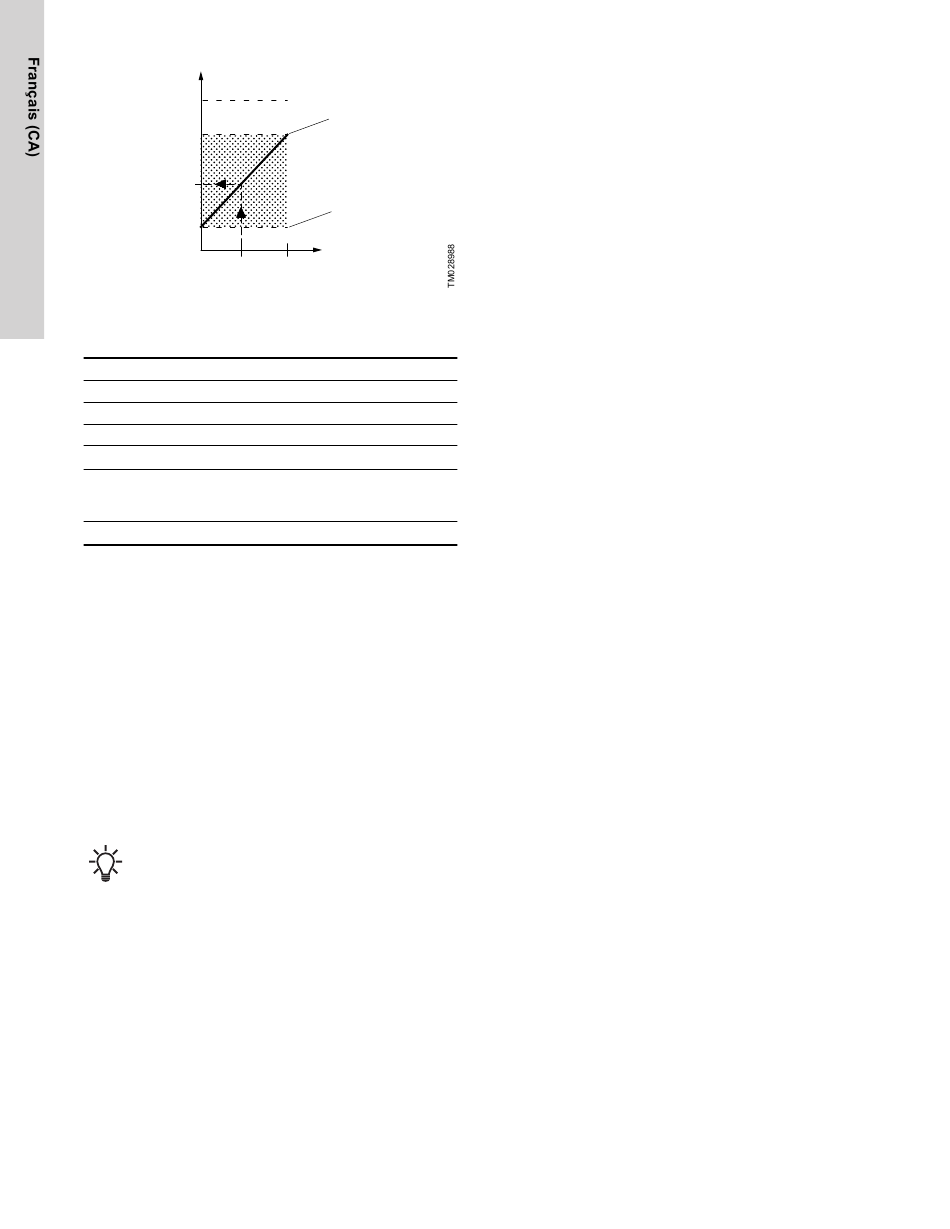

Relation entre le point de consigne réel et le signal du point de
consigne externe en mode de fonctionnement non régulé
Pos. Description
A Point de consigne réel
B Signal externe du point de consigne
1 Point de consigne réel
2 Max
curve
Point de consigne réglé au moyen du panneau de
3 commande, du R100 ou des outils électroniques du PC
Tool
Min
4
curve
Informations connexes
5.4.3 Point de consigne externe
5.6 Réglages d'affichage habituels pour les pompes électroniques
à entrée analogique

5.9 Signal bus

La pompe prend en charge la communication en série via une
entrée RS-485. La communication s'effectue selon le protocole de
bus Grundfos, GENIbus, et permet la connexion à un système de
gestion de bâtiment ou à un autre système de commande externe.
Les paramètres de fonctionnement tels que le point de consigne, le
mode de fonctionnement, etc. peuvent être réglés à distance via le
signal bus. La pompe peut également fournir des informations d'état
sur les paramètres importants tels que la valeur réelle du paramètre
de régulation, la puissance absorbée, les indications de
dysfonctionnement, etc.
Contacter Grundfos pour plus de détails.
Si un signal bus est utilisé, le nombre de réglages
disponibles via le R100 sera réduit.

5.10 Autres standards bus

Grundfos offre différentes solutions bus avec communication
conforme aux autres standards.
Pour plus de détails, veuillez contacter Grundfos.
