Le vantail est interchangeable. Il peut être utilisé comme
battant droit ou gauche.

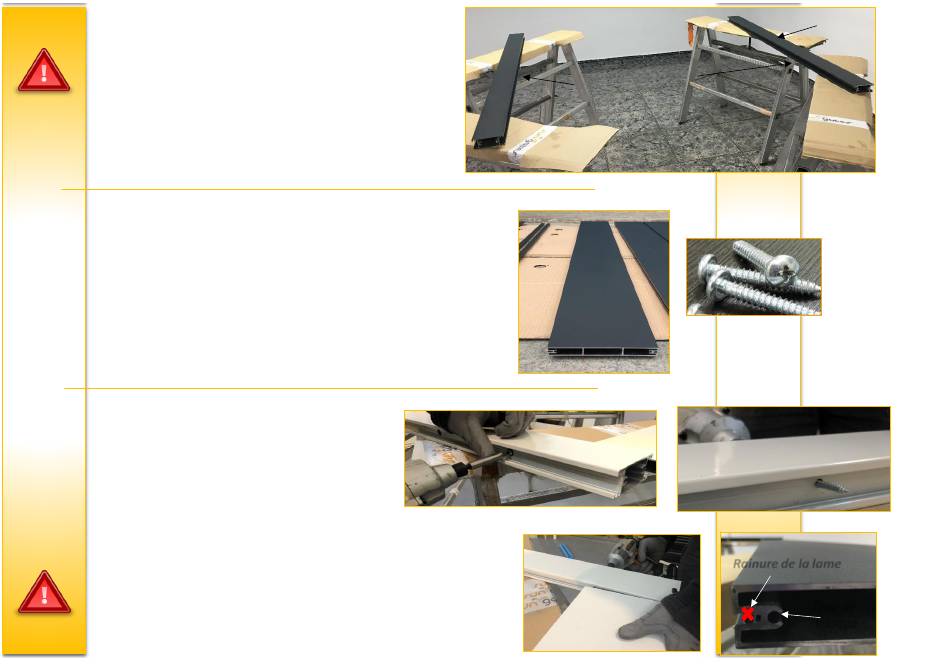

Etape 2 - Préparez 1 lame ref VSG011 et 2 vis.
Les lames seront fixées aux montants par 1 vis de chaque côté.
Etape 3 - Vissez la lame dans le montant
gauche.
Avec la visseuse, insérez une vis au niveau du 1er
gros trou rond du montant (1) et entrez-la dans le
petit trou rond correspondant (2).
Présentez la lame au niveau de la vis (3).
.
Attention - Ne vissez pas dans la rainure de la lame mais dans le
trou de vissage de la lame comme indiqué (4).
Photos non contractuelles
Petits trous RONDS
(intérieur du battant)
1
Gros trou rond
3
Lame
VSG011
Montant
VSG030
Montant
VSG030
traverse
2
Petit trou rond
4
Rainure de la lame
Trou de
vissage
