SUNGATES EASY JAVA Notice page 12

Réalisez le battant droit de la même manière, gonds à droite vue extérieure.
Votre portail battant EASY JAVA est prêt.

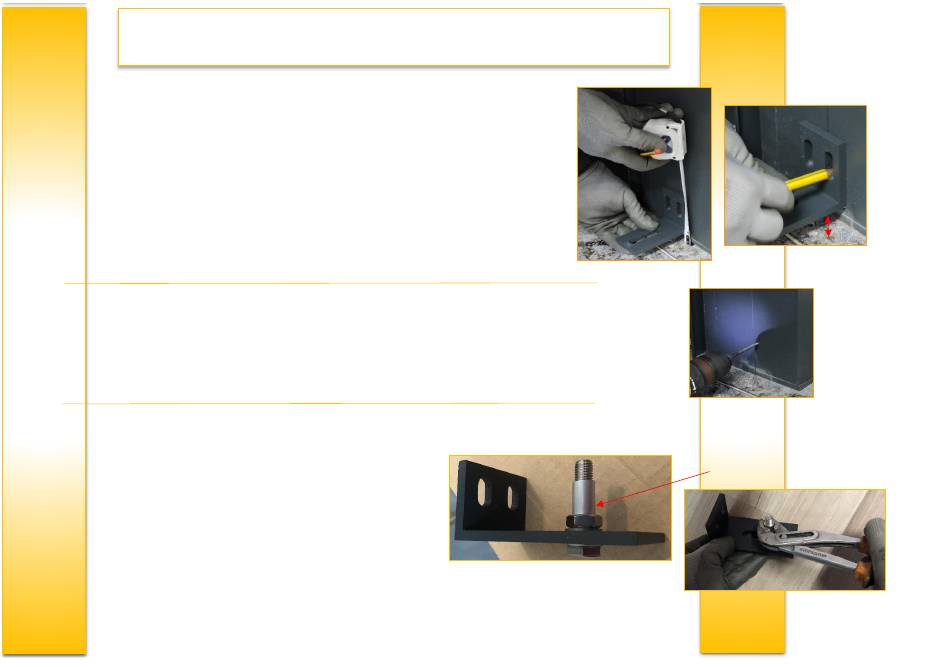

Etape 14 - Pour la pose, fixez les gonds au 1er pilier (fixations non fournies).
La visserie de fixation dépend du matériau de vos piliers (alu, pierre ...).
Placez le gond bas au centre du pilier et à 20 mm du sol.
Repérez les trous lumière au crayon de papier sur le pilier.
Etape 15 - Percez au centre des trous lumière repérés au préalable, de manière à faire
les réglages si nécessaire.
Etape 16 - Fixez le gond bas avec les fixations
adaptées au matériau du pilier.
Préparez au préalable le gond bas : 1 rondelle et 1 boulon (en-
dessous) puis la 2ème rondelle, l'écrou et le palier (au-dessus).
Serrez légèrement le palier alu avec une pince pour le maintenir
au boulon. Si nécessaire, vous pourrez ensuite le dévisser.
Vissez le gond au pilier en vérifiant la hauteur par rapport au sol,
à environ 20 mm du sol (fixations non fournies).
Photos non contractuelles
montant
1 rondelle + 1 écrou
+ 1 palier alu dessus
1 rondelle + 1 boulon dessous
Photos non contractuelles
20 mm
Serrez le palier alu pour
le maintenir au boulon
