SUNGATES EASY JAVA Notice page 10

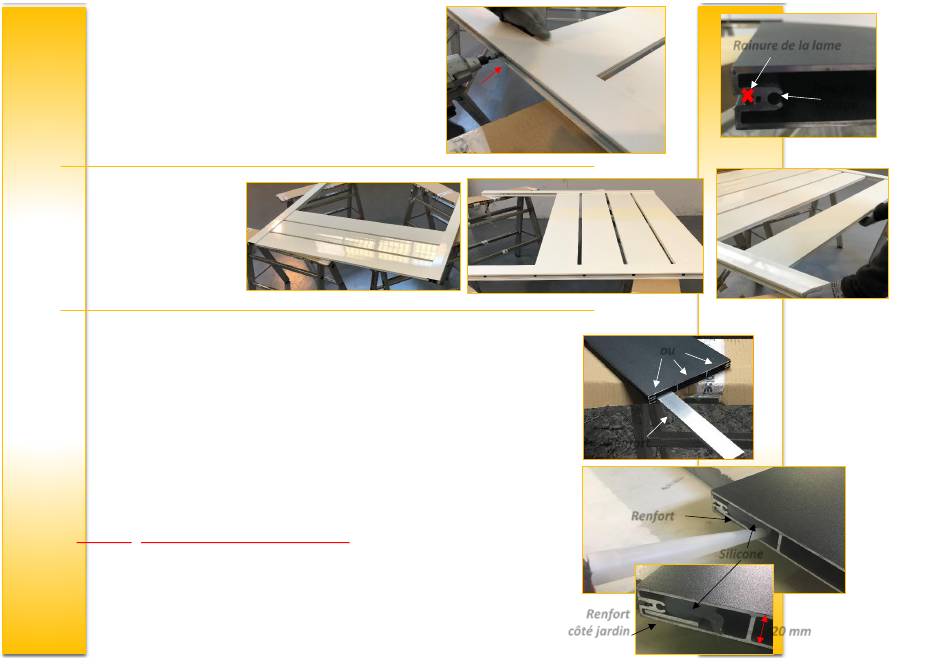

Etape 6 - Vissez la lame dans chaque montant.
La lame sera fixée au montant avec 1 vis de chaque côté soit 2
vis.
Avec la visseuse, insérez une vis au niveau du gros trou rond du
montant et entrez-là dans le petit trou puis dans la lame.
Vissez la lame.
Etape 7 - Répétez les
étapes 5 et 6 jusqu'à
l'avant dernière lame
(5ème lame).
Etape 8 - Installez le renfort de motorisation dans la dernière
lame (6ème lame).
L'emplacement du renfort dépend de la position de votre motorisation que
se fixera dessus.
Vous devez le déterminer au préalable. Dans la démonstration, le renfort se
trouve dans la dernière lame du bas.
Glissez le renfort dans la lame. Il peut se positionner dans l'emplacement
intérieur droit, gauche ou au centre.
Ajoutez du silicone à l'intérieur de la lame sur le renfort pour le fixer et
repérez-le au crayon de papier ou avec un adhésif sur la lame.
Attention : Le renfort doit se trouver côté jardin.
Pour la fixation de la motorisation sur votre portail, si vous ne voulez pas traverser la
lame VSG011, utilisez des vis autoforeuses à tête hexagonale de diamètre 10 de
longueur 15 mm (la lame mesure 20 mm).
Photos non contractuelles
1 vis de
chaque côté
ou
Renfort
Renfort
Renfort
côté jardin
4
Rainure de la lame
Trou de
vissage
Silicone
20 mm
