Raccordement électrique
La tension d'alimentation doit être comprise entre 100 et 240 V~ (50 et 60 Hz). Fixez les câbles sur le boîtier à l'aide des serre-fi ls inclus dans le
matériel de montage et des vis correspondantes. Le régulateur est doté de 2 relais semiconducteurs en tout sur lesquels il est possible de bran-
cher des appareils électriques tels que des pompes, des vannes, etc.
Sorties PWM
Le réglage de vitesse d'une pompe HE s'e ectue à travers un signal PWM. La pompe doit être connectée à la fois à un relais et à l'une des sorties
PWM du régulateur. L'alimentation électrique de la pompe à haut rendement s'e ectue en activant et désactivant le relais correspondant. Les
bornes PWM 1 / 2 sont des sorties de contrôle pour les pompes dotées d'une entrée de commande PWM.
Transmission de données / Bus
Le régulateur est équipé du VBus® lui permettant de communiquer avec des modules externes et d'alimenter ces derniers, en partie, en énergie
électrique. Le VBus® se branche sur les bornes VBus (pôles interchangeables). Ce bus de données permet de brancher un ou plusieurs modules
VBus® sur le Régulateur. Le régulateur peut être connecté à un ordinateur ou à un réseau informatique à travers les adaptateurs interface VBus®/
USB et VBus®/LAN (non inclus).

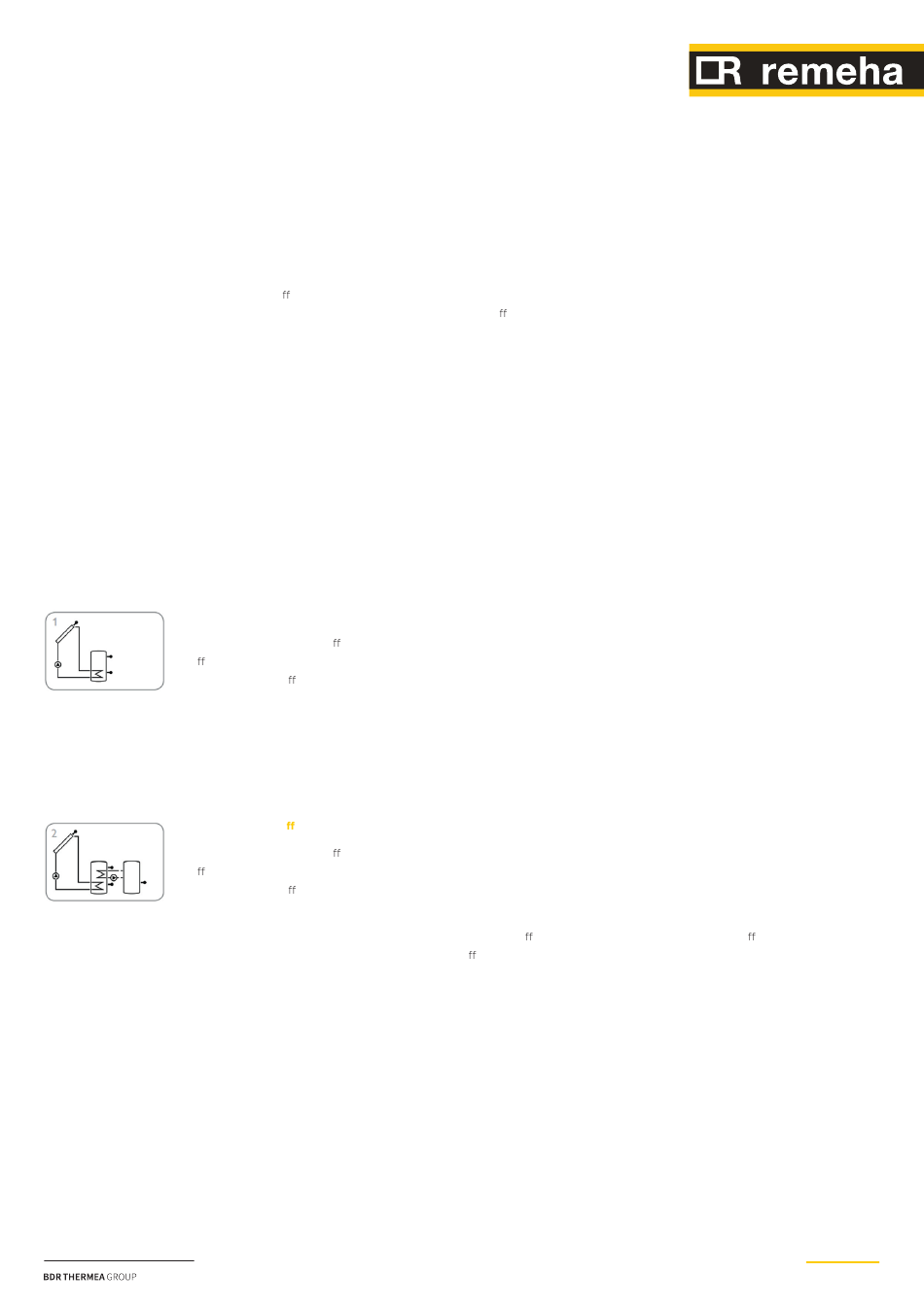

Vue d'ensemble des systèmes
Système solaire standard
Le régulateur calcule la di érence de température entre la sonde capteur S1 et la sonde réservoir S2. Dès que cette
di érence est supérieure ou égale à la valeur d'activation préétablie (DT O), la pompe solaire (R1) se met en marche et le
réservoir est chau é jusqu'à ce que sa température atteigne la valeur de désactivation prédéfi nie (DT F) ou sa tempéra-
ture maximale (R MX).
Lorsque l'option bilan calorimétrique (OCAL) est activée, la sonde S4 s'utilise comme sonde de retour.
Lorsque l'option drainback (ODB) est activée, le relais 2 peut être utilisé pour activer une pompe booster. La fonction
booster (OBST) doit, pour cela, être activée.
Système de chau age solaire avec échange de chaleur
Le régulateur calcule la di érence de température entre la sonde capteur S1 et la sonde réservoir S2. Dès que cette
di érence est supérieure ou égale à la valeur d'activation préétablie (DT O), la pompe solaire (R1) se met en marche et le
réservoir est chau é jusqu'à ce que sa température atteigne la valeur de désactivation prédéfi nie (DT F) ou sa tempéra-
ture maximale (R MX).
L'échange de chaleur entre le réservoir 1 et le réservoir 2 s'e ectue à travers le relais 2 lorsque la di érence de tempéra-
ture entre S3 et S4 est supérieure ou égale à la di érence de température d'activation (DT3O) et ce jusqu'à ce que la
température du réservoir correspondant atteigne le seuil minimal (MN3O) et maximal (MX3O) préétablis. S3 peut égale-
ment s'utiliser comme sonde de référence de l'option arrêt d'urgence du réservoir (ORLI).
