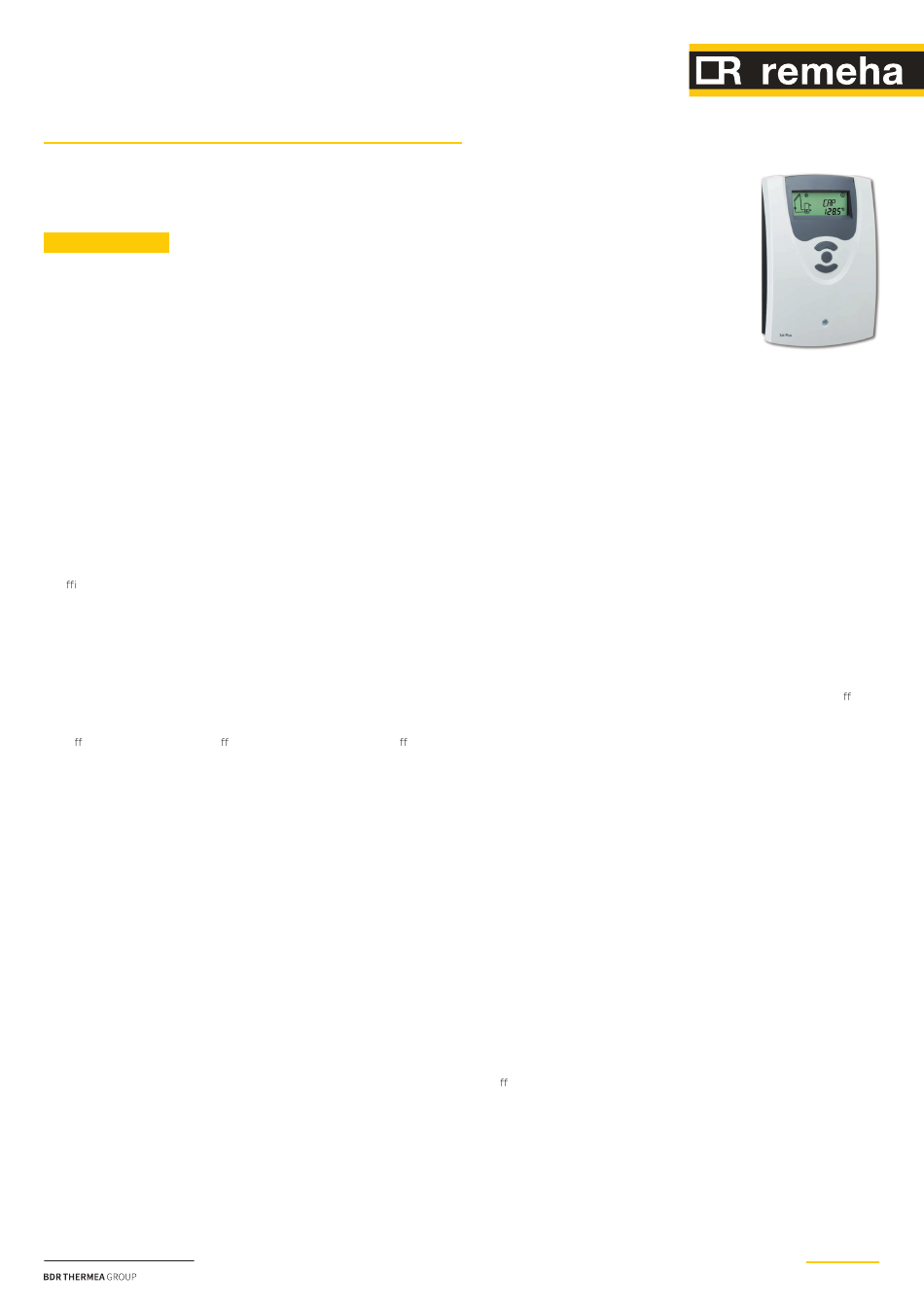

FICHE TECHNIQUE
Sol PLUS - ER709

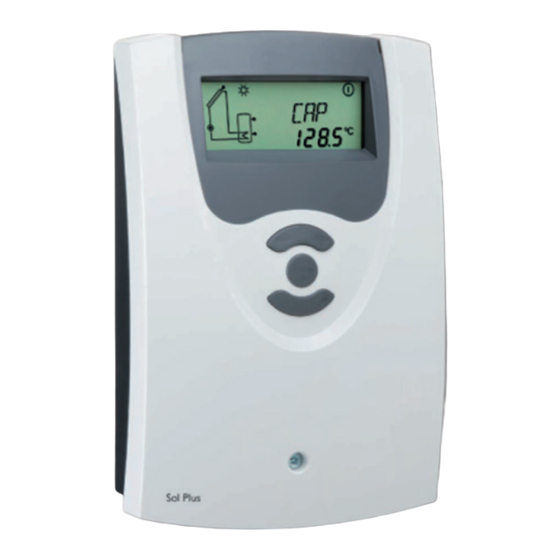

Régulation solaire Sol PLUS incl. 3 sondes
SAP code 7630422
Caractéristiques
›
Spécialement conçu pour le réglage de vitesse des pompes à haut rendement
›
Écran System-Monitoring
›
4 sondes de température Pt1000
›
2 relais semiconducteurs pour le réglage de vitesse
›
Commande de pompes HE
›
Bilan calorimétrique
›
Menu de mise en service
›
10 systèmes de base au choix
›
Contrôle de fonctionnement
›
Fonction de désinfection thermique optionnelle
›
Option drainback
›
A chage au choix en °C ou en °F
›
Fonction « SOLARFIRST »
Déscription générale
Le Sol Plus a été spécialement conçu pour la commande et le réglage de vitesse des pompes à haut rendement dans les systèmes de chau age
solaire et conventionnel standard. Il est doté de 2 sorties PWM.
Les o res solaires pour le chau age ECS et le soutien au chau age sont les suivantes :
La fonction « SOLARFIRST »
›
Le SOLAR Sol Plus avec sa fonction « SOLARFIRST » et son ModBus gère un système de chauff age solaire à 1 champ de capteur et 1 réservoir
avec échangeur thermique externe. Le Sol Plus est conçu pour les systèmes de chauff age solaire utilisés pour le chauff age ECS et le soutien au
chauff age.
›
Les régulateurs Sol Plus sont dotés de la fonction « SOLARFIRST » à travers le ModBus et peuvent se connecter aux régulateurs chaudière par
le biais des câbles ModBus.
›
Dès qu'il est possible de chauff er le réservoir avec de l'énergie solaire, le chauff age solaire est prioritaire par rapport au chauff age par la chaudière.
›
La température nominale de l'ECS diminue (réglable entre 0-30 K), ce qui permet au système solaire de fournir de la chaleur pour chauff er l'ECS.
Lorsque le système de chauff age solaire se désactive, le chauff age solaire n'est plus prioritaire et la chaudière se remet en fonctionnement
standard.
›
Grâce à cette fonction, le système de chauff age solaire peut fournir 20 % de chaleur en plus pour chauff er l'ECS.
La fonction « STEAMBACK »
Le régulateur Sol Plus est intégré dans le concept de sécurité « STEAMBACK ». Lorsque la température du capteur dépasse 130 °C, toutes les
fonctions se désactivent. Le fl uide se trouvant dans le capteur continue de chau er et s'évapore lorsque la température est supérieure à 140 °C.
La vapeur s'étend ensuite et expulse le fl uide caloporteur vers le vase d'expansion.
Remeha NV
Koralenhoeve 10 • B-2160 Wommelgem •
T.
+32 (0)3 230 71 06 •
E.
info@remeha.be •
W.
www.remeha.be
1/7
