Alarme système générale (nécessite un
module de communication)
GPI
REMARQUE!
Dans les systèmes équipés d'un module de
communication, la fonction de l'entrée GPI est
sélectionnée dans Paramètres d'installation lors de la
configuration initiale, ou dans le menu Paramètres
système .
1.
S'assurer que le régulateur et l'unité sont hors tension pour
recevoir un signal d'alarme.
2.
Faire passer le câble de/vers l'autre unité à travers un passe-
câble.
3.
Brancher le câble dans le connecteur du régulateur étiqueté
GPI.

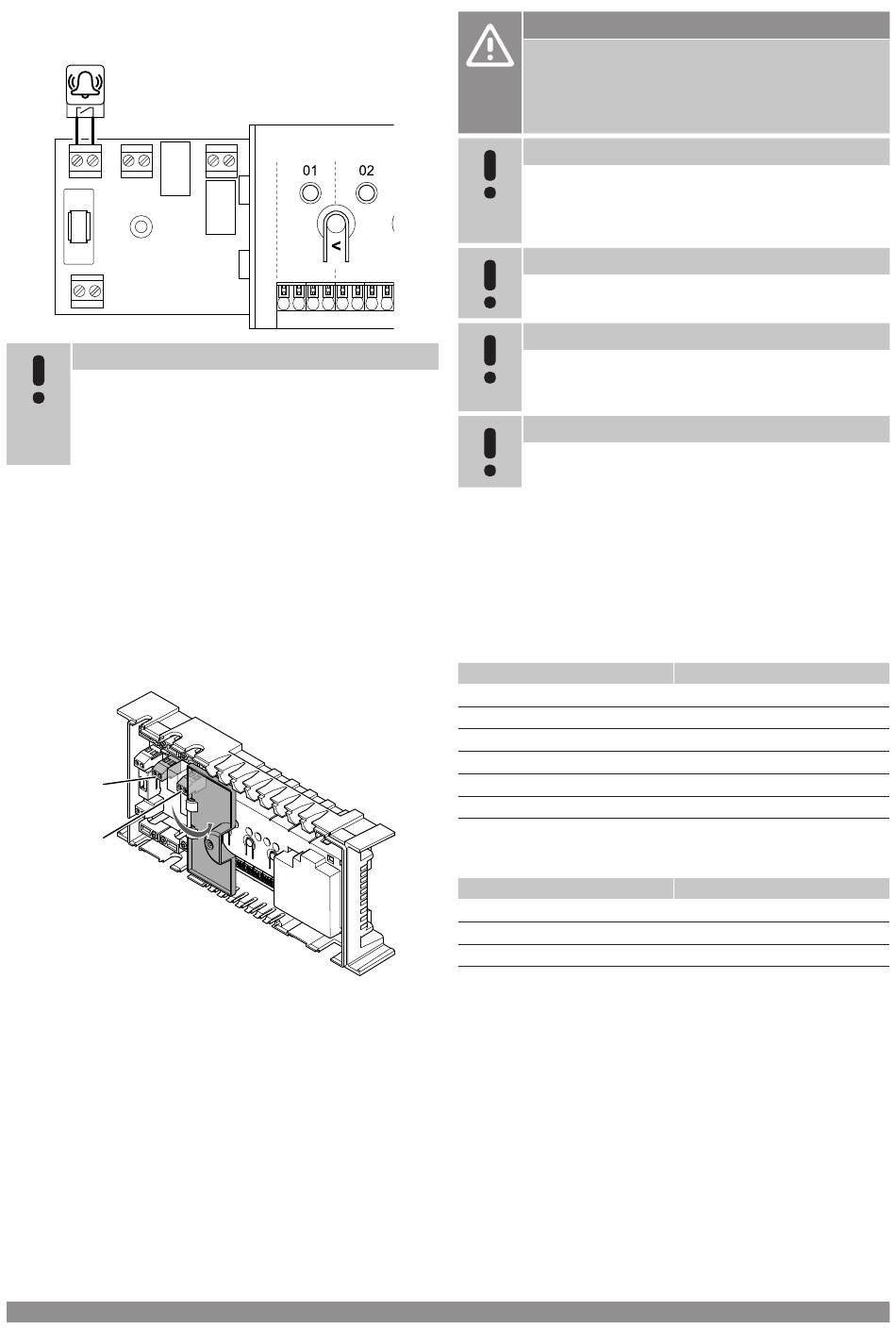

5.9 Connexion de la sortie aux
relais du régulateur
Relay 1
(PUMP)
Relay 2
(BOILER)
28
|
Uponor Smatrix Wave PULSE
WD0000002
CD0000008
|
Manuel d'installation et d'utilisation
Attention!
Le changement de l'état de la gestion de la pompe ou du
rafraîchissement autorisé (dans l'application Uponor
Smatrix, nécessite le module de communication) définit
tous les relais sur Non configuré. Cela devra être
configuré à nouveau.
REMARQUE!
Dans les systèmes avec plusieurs régulateurs
(configuration principale/secondaire), tous les relais sont
initialement configurés sur Non configuré. Cela devra
être configuré lors de l'installation.
REMARQUE!
Le régulateur ne peut pas alimenter la sortie en courant.
REMARQUE!
Le régulateur commande la sortie par une connexion à
contact sec sur le bornier. Lorsque le relais se ferme, la
fonction est activée.
REMARQUE!
Les circuits électriques de la sortie doivent être protégés
par un disjoncteur de 8 A au maximum.
Le régulateur dispose de deux relais qui peuvent être exploités
indépendamment. Un module relais peut être utilisé dans les
installations dans lesquelles la distance entre le composant et le
régulateur rend le câblage difficile, ou si davantage de relais sont
nécessaires.
Les relais sur le régulateur principal peuvent être configurés selon
l'une des combinaisons suivantes. Un module de communication est
nécessaire pour modifier la configuration du relais à partir des
valeurs par défaut.
Relais 1 (POMPE)
Pompe de circulation (par défaut)
Pompe de circulation
1)
Pompe de circulation
1)
Climatiseur
1)3)
1)
Pompe de circulation
Non configuré
Les relais sur le régulateur secondaire peuvent être configurés selon
l'une des combinaisons suivantes. Un module de communication est
nécessaire pour la configuration.
Relais 1 (POMPE)
2)
Pompe de circulation
2)
Pompe de circulation
Non configuré
1) Fonction disponible uniquement lorsque la gestion de la pompe est définie sur
Individuelle ou Commune.
2) Fonction disponible uniquement lorsque la gestion de la pompe est définie sur
Individuelle. Sinon, « Non utilisée » s'affiche sur l'application Uponor Smatrix
PULSE.
3) Fonction disponible uniquement lorsque le rafraîchissement est activé.
4) Fonction disponible uniquement lorsque le rafraîchissement est activé. Sinon
« Non utilisée » s'affiche sur l'application Uponor Smatrix PULSE.
5) Fonction disponible uniquement pendant le contrôle de l'humidité relative (en
rafraîchissement, pas de ventilo-convecteurs).
6) Cette fonction est également utilisée lors du raccordement d'une unité de
ventilation.
Relais 2 (CHAUDIÈRE)
1)
Chaudière (par défaut)
Commutateur Chaud/Froid
Déshumidificateur
5)
Chaudière
6)
Confort/ECO
Non configuré
Relais 2 (CHAUDIÈRE)
Commutateur Chaud/Froid
5)
Déshumidificateur
Non configuré
3)
4)
