INSTALLATION
Câblage
Ajouter des chargeurs à l'avenir
Si vous prévoyez d'ajouter des chargeurs au système à l'avenir, vous pouvez dès à présent préparer
le système de deux manières pour qu'il soit prêt pour le Power Sharing.

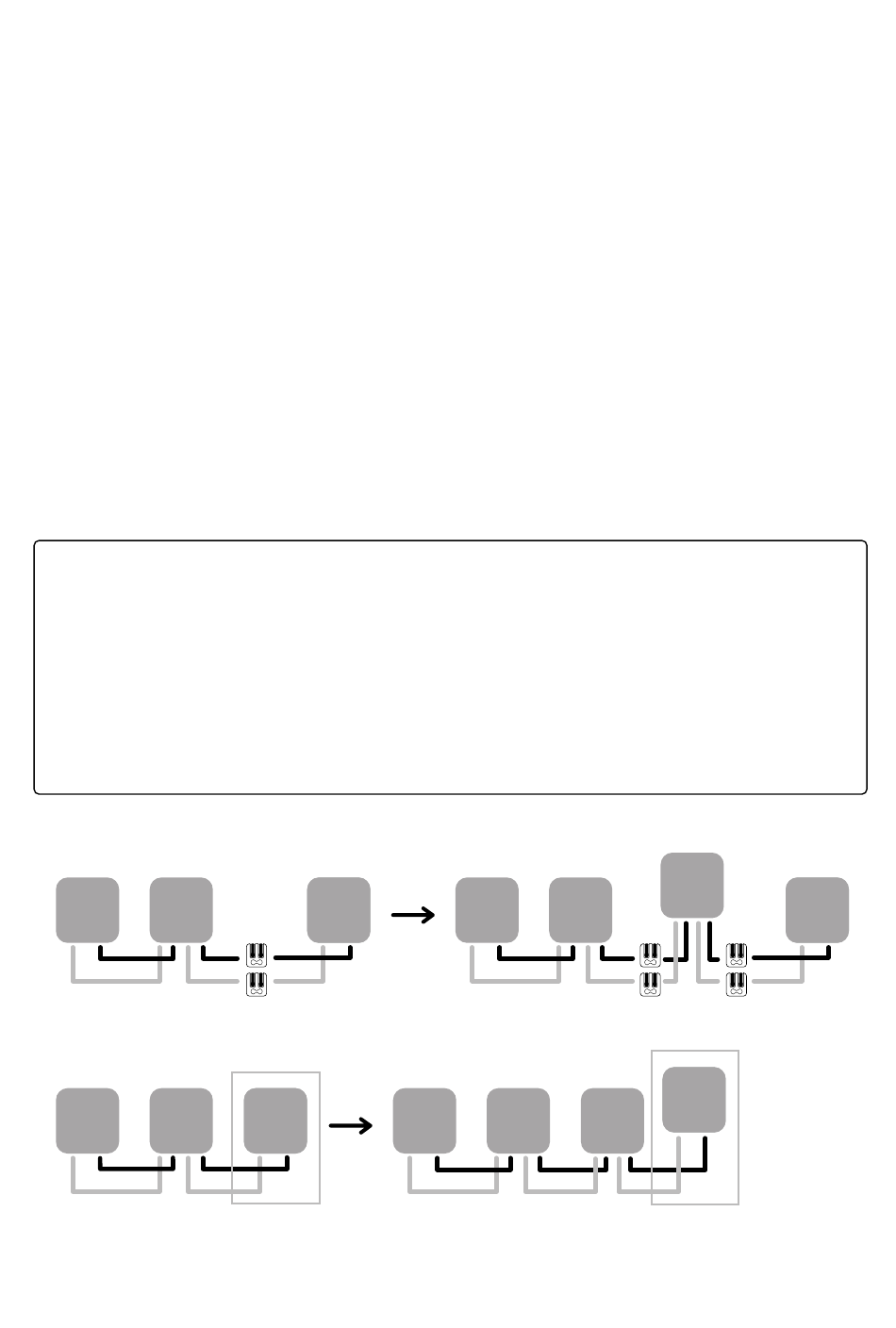

Option 1 : Placez un déconnecteur Bus pour permettre l'insertion des futurs chargeurs dans la
mise en série, comme illustré au schéma de câblage option 1 ci-dessous. Si vous ajoutez davantage
de chargeurs à la mise en série après celui-ci, l'interrupteur CAN doit être modifié de T en NT.
Option 2 : Tronquez le bus existant pour ajouter le ou les nouveaux chargeurs comme illustré au
schéma de câblage 2 ci-dessous.
1.
Ouvrez le chargeur en suivant le Guide d'installation de votre chargeur Pulsar Plus, Copper SB
ou Commander 2.
2. Définissez la résistance de terminaison dans NT, effectuez le câblage de communication
comme expliqué ci-dessus puis fermez le chargeur.
Important : les nouveaux chargeurs peuvent être placés n'importe où physiquement en lien avec
les chargeurs existants, du moment que vous respectez les règles suivantes :
• Vous maintenez la logique de la mise en série.
• Vous respectez la polarité de câblage comme décrit ci-dessus sous « Installation ».
Chaque fois qu'un futur chargeur est ajouté, la règle la plus importante est de respecter la logique
de la mise en série. Lorsque la mise en série est terminée aux deux extrémités et que les nœuds
intermédiaires ne sont pas terminés.
Option 1 :
T
Option 2 :
T
Ouvrez ces chargeurs existants
T
NT
NT T
T
NT
T NT
Nouveau chargeur en tant que (T)
NT NT
NOUVEAU
NOUVEAU
T
NT
T
